仪表培训资料.ppt

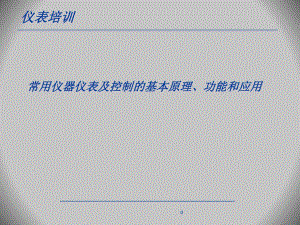

0仪表培训仪表培训 常用仪器仪表及控制的基本原理、功能和应用常用仪器仪表及控制的基本原理、功能和应用 1常用仪器仪表及控制的基本原理、功能和应用常用仪器仪表及控制的基本原理、功能和应用 压力仪表：压力仪表： 温度仪表：温度仪表： 液位仪表：液位仪表： 流量仪表：流量仪表： 执行器：执行器： 控制系统控制系统 其它：其它：21 压力仪表压力仪表 1、 压力仪表的功能是用来监测工艺介质的压力，压力仪表的功能是用来监测工艺介质的压力， 用于现场显示或把信号远传控制系统。用于现场显示或把信号远传控制系统。 2、 压力仪表常用的类型有：压力仪表常用的类型有： 现场压力表，压力开关，现场压力表，压力开关， 压力变送器等压力变送器等 31.1 现场现场压力表压力表 现场压力表：现场压力表：主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用主要作用：用于现场压力显示，以供操作人员及现场 巡检人员随时观 察各工况点的压力，从 而判断系统工况是否正常。 应用场所应用场所：一般用于机组入口，机组出口，循环泵出 口，换热器两端的工作液管线，冲洗液入 口管线等。41.1 现场现场压力表压力表 工作原理：工作原理：是工况压力使压力表的受压元件产生弹性型变， 此型变通过转换装置带动指针转动，从而在指示 盘上指示相应的压力，现场压力表的精度通常为 1.5或1.0，精密压力表精度可达0.4/0.25 推荐品牌：推荐品牌：北京布莱迪/上海仪表四厂。51.2 压力开关压力开关 压力开关压力开关：主要作用、应用场所、工作原理、品牌推荐：主要作用、应用场所、工作原理、品牌推荐 主要作用：主要作用：是用于系统保护，以防止系统压力超高或真 空度过低而损坏我们的设备或影响客户的系 统。此类信号远传给控制系统以实现系统的 报警或联锁停车。 应用场所：应用场所：一般用在机组的出口和入口。61.2 压力开关压力开关 工作原理：工作原理：是工况压力使压力开关的受压元件产生弹性型 变，此型变通过转换装置带动微动开关动作。 输出开关量信号。 开关的分类开关的分类：固定死区型，回差可调型，双设定点型。 推荐品牌推荐品牌 ：SOR/UE 71.2 压力开关压力开关 死区的解析为死区的解析为- 当压力沿上升或下趋势到达设定点时，开关动作，但 当压力沿反方向复位时并不是 一过设定点就动作，而 是要经过一个区域后才动作此区域就是死区。 如：设定点为100mbar ABS,从大气压抽真空到此点时， 开关动作，但当真空从90mbar ABS降到100mbar ABS时 压力开关并不复位，而是要经过一个区域，如到 180mbar ABS才复位。从100mbar ABS-180mbar ABS这个 区域就是死区。81.2 压力开关压力开关 固定死区型：固定死区型：通常情况我们可设定开关在某点动作，但复位 区是开关本身所固有的，是不可调整的。其死 区值的大小由开关性能决定。回差可调型：回差可调型：我们可设定开关在某点动作，而且复位区是可 以在一定的范围（开关本身所固有的）内调整 双设定点型：双设定点型：一个开关有两个设定点，可分别设定两个值， 但每个开关的动作原理与上述两种开关一样。91.3 压力变送器压力变送器 压力变送器压力变送器: :主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用：主要作用：把压力信号转化为电流信号，远传到控制系统 以实现远方显示或控制功能。 应用场所：应用场所：一般装于机组的入口或出口。装于入口时用 于监测入口压力，以实现入口压力的低报警 及入口压力的回流控制以维持入口压力的稳 定。装于出口时，监测出口压力的变化以及 实现出口压力高报警。 101.3 压力变送器压力变送器 工作原理：工作原理：介质压力使压力变送器的受压元件产生弹性型变，此 型变通过转换电路转化为与压力相对应的电流信号 并以恒流源的形式输出。变送器的输出通常采用标 准模式，即4-20MADC模拟信号。压力变化的范围（测 量范围）可千变万化，但电流输出始终是4-20MADC。 推荐品牌：推荐品牌：ROSEMOUNT/YOKOGAWA/E+H 111.4 压力仪表过程连接压力仪表过程连接机组压力仪表通常采用简单的直接连接的方式，而且大多数是螺机组压力仪表通常采用简单的直接连接的方式，而且大多数是螺纹或卡套连接，但对于易结晶、剧毒的工艺介质，则必须采用法纹或卡套连接，但对于易结晶、剧毒的工艺介质，则必须采用法兰连接化学密封的连接方式。如：兰连接化学密封的连接方式。如：PVCPVC，CL2CL2，光气等。光气等。 122 温度温度仪表仪表 1 1、 温度仪表的功能是用来监测工艺介质的温度，用于现温度仪表的功能是用来监测工艺介质的温度，用于现 场显示或把信号远传控制系统。场显示或把信号远传控制系统。 2 2、 温度仪表常用的类型有：现场温度表，温度开关，温度仪表常用的类型有：现场温度表，温度开关， 温度变送器等。温度变送器等。132.1 现场现场温度表温度表 现场温度表：现场温度表：主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用主要作用：用于现场温度显示，以供操作人员及现场巡 检人员随时观察各工况点的温度，从而判断 系统工况是否正常。 应用场所：应用场所：一般用于机组出口，换热器两端的工作液管 线等。 142.1 现场现场温度表温度表 工作原理：工作原理：是工况温度使温度表的感温元件产生弹性型变， 此型变通过转换装置带动指针转动，从而在指示 盘上指示相应的温度，现场温度表的精度通常为 1.5或1.0。 推荐品牌：推荐品牌：北京布莱迪/上海仪表三厂/常州热工仪表有限公司 152.2 温度开关温度开关 温度开关：温度开关：主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用：主要作用：是用于系统保护，以防止系统温度超高而损坏 我们的设备或影响客户的系统。此类信号远传 给控制系统以实现系统的报警或联锁停车。 应用场所应用场所：一般用在机组的出口和工作液管线。 工作原理：工作原理：是工况温度使温度开关的感元件产生弹性型变 此型变通过转换装置带动微动开关动作输出开 关量信号。162.2 温度开关温度开关 死区的解析为死区的解析为- 当温度沿上升或下趋势到达设定点时，开关动作，但当温度 沿反方向复位时并不是 一过设定点就动作，而是要经过一个 区域后才动作，此区域就是死区。 如：设定点为50,温度从常温（20）升到此点时，开关 动作，但当温度从70降到50时，温度开关并不马上复位 而是要经过一个区域，如到42才复位。 从50-42，这个区域就是死区。 推荐品牌推荐品牌 ：SOR/UE 172.3 温度变送器温度变送器 温度变送器温度变送器：主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用主要作用：把温度信号转化为电流信号，远传到控制系统 以实现远方显示或控制功能。 应用场所：应用场所：一般装于机组的出口或工作管线。装于出口时， 用于监测出口温度，从而实现高温报警。装于工 作液管线不但能实现报警，而且与装在冷却水管 线上调节阀构成调节回路以控制冷却控制 182.3 温度变送器温度变送器 工作原理工作原理：介质温度使温度变送器的感温元件产生弹性型变， 此型变 通过转换电路转化为与温度相对应的电流 信号并以恒流源的形式输出。变送器的输出通常采 用标准模式，即4-20MADC模拟信号。 温度变化的范围（测量范围）可千变万化，但电流 输出始终是4-20MADC。 推荐品牌：推荐品牌：ROSEMOUNT / WIKA / 上海仪表三厂 / 川仪 193 液位液位仪表仪表 1 1、 液位仪表的功能是用来监测容器（分离器）的液位，液位仪表的功能是用来监测容器（分离器）的液位， 用于现场显示或把信号远传控制系统。用于现场显示或把信号远传控制系统。 2 2、 液位仪表常用的类型有：现场液位计，液位开关，液液位仪表常用的类型有：现场液位计，液位开关，液 位变送器等。位变送器等。 203.1 现场现场液位计液位计 现场液位计：现场液位计：主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用：主要作用：用于现场液位显示，以供操作人员及现场巡 检人员随时观察分离器的液位，从而判断系 统工况是否正常。 应用场所：应用场所：分离器。 推荐品牌：推荐品牌：KROHNE/上海凡谊 213.1 现场现场液位计液位计 工作原理： A：连通管原理对玻璃管式或玻璃板式液位计，因其与 容器相通，所以其液位与容器内液位保持一致，通过观 察玻璃管或玻璃板内的液面得知容器内的液位高度。 B：连通管+磁翻板对磁翻板液位计，其基本原理仍然是 连通管原理，但由于磁翻板的连通管是钢管，管内的液 位无法观察所以在管外加装一磁性翻板，管内加一磁性 浮子，磁子随液位的变化而变化，真实反映液位高度， 同时带动磁性翻板，使翻板的指示高度与真实的液位高 度保持一致。 223.2 液位开关液位开关 液位开关：液位开关：主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用：主要作用：是用于系统保护，以防止系统液位超高或过 低而损坏我们的设备或影响设备的正常工作 此类信号远传给控制系统以实现系统的报警 或联锁停车。 应用场所：应用场所：分离器。233.2 液位开关液位开关 工作原理：工作原理： A： 机械浮球液位开关是浮球浮于液面，其高度 随液位的高度变化而变化，通过转换装置带动微 动开关动作，从而实现报警/联锁功能。此类开 关的典型特点是从开关动作到开关复位的死区一 般都较大（20-40MM），而且可以通过改变其结 构来调节死区大小，能用一个开关来控制电磁阀 的通断从而控制补水工能的实现。此配置广泛用 于电站机组 243.2 液位开关液位开关 工作原理：工作原理： B： 磁翻板液位计+磁性开关此液位开关由液位 计的磁性浮子来带动，液位到设定高度时开关 动作，当液位降低时，浮子反向通过液位开关 液位开关复位。此开关的死区小（6mm）所以我 们可认为它是点式的，此类开关通常是两开关 控制一个电磁阀。 注意：在同一个液位计上，两个开关之间的间 隔是有 要求的通常不小于40mm-70mm，所以对小机组， 此类液位开关有一定的局限性。 253.2 液位开关液位开关 工作原理：工作原理： C：电子式液位开关此类开关如音叉式，超声波 式等，此类开关的死区也很小（5mm）,视为点式 两开关控制一个阀。 推荐品牌推荐品牌： A：SOR/UE B：KROHNE/上海凡谊 C：E+H/SOR263.3 液位变送器液位变送器 液位变送器液位变送器：主要作用、应用场所、工作原理、品牌推荐主要作用、应用场所、工作原理、品牌推荐 主要作用：主要作用：把液位信号转化为电流信号，远传到控制系统 以实现远方显示或控制功能。 应用场所：应用场所：分离器。273.3 液位变送器液位变送器 工作原理：工作原理： A：差压式介质液位静压差使液位变送器的传感 元件产生弹性型变，此型通过转换电路转化为与 液位相对应的电流信号并以恒流源的形式输出。 变送器的输出通常采用标准模式， 即4-20MADC 液位变化的范围（测量范围）可千变万化，电流 输出始终是4-20MADC。优点是测量精度高。 局限性：差压式液位变送器对量程的最小值有一 定的要求，如分离器直径小于500mm时，建议不 用此类变送器。283.3 液位变送器液位变送器 工作原理：工作原理： B：电容式此类变送器的的传感部件直接浸在被测介质 内， 液位的高低直接对应传感部件浸入介质的长度，传 感部件电容值与其浸入介质的长度成线性关系，也就是 当液位高 度变化时，传感受器的电容发生变化，此变化 通过电子回路转化成标准的4-20MADC电流输出，从而 输出的电流与液位 的高度成一一对应的关系。 此类变送器可很好解决小机组，小分离器的应用而且价
