《海上油田消防物联网技术框架要求》.docx

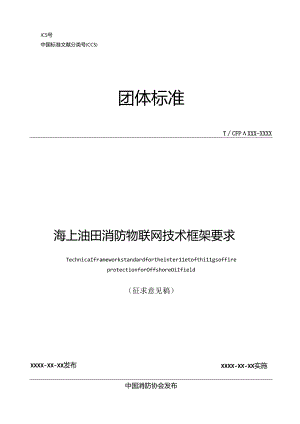

ICS号中国标准文献分类号(CCS)团体标准TCFPXXX-XXXX海上油田消防物联网技术框架要求TechnicaIframeworkstandardfortheinter11etofthi11gsoffireprotectionforOffshoreOiIfield（征求意见稿）XXXX-XX-XX实施XXXX-XX-XX发布中国消防协会发布IMM本标准规定了海上油田消防物联网技术框架的设计要求及规定.从系统架构、感知层、传输层、数据层、应用层、系统验收与雉护管理等多方面对应用程序的开发提出相关条件与技术要求,海上油田相关单位或消防技术服务机构开展消防物联网技术设计除依据本标准外，尚应满足相关法律、法规、规章和消防技术标准的要求。2IK筵性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.大中.注日期的引用文件.仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本（包括所有的修改单适用于本文件。GB28184消防设需电源监控系统GB30122独正式感逛火气探测报警潜GB35181曳大火灾Iia患判定方法GB40554.1海洋石油天然气开采安全规程第1部分；总则GB50084自动吸水灭火系统设计规范GB54）116火灾自动报警系统设计规范GB50261自动喷水灭火系统施工及脸收规范GB50440城市消防远程监控系统GB50974消防给水及消火栓系统技术规范GB51309消防械急照明和疏散指示系统技木标准GB,T20660石油天然气工业海上生产设施火灾'爆炸控制、削减措施要求和指南GB.T21485船加和海上技术船上消防、救生设备及逃生路设布置图GBrr22239信息安全技术网络安全等城保护基本要求GB.T32228船舶与海上技术烟火救生设施产品的试验、检物和标识GB.T37820.3助船与海上技术的的安全标志、安全相关标志、安全提示和安全标记的设计、位置和使用GBrr39098船加与海上技术船舶消防员装备（防护服、手套,靴子和头盔）GB.T39837信息技术远程运维技术参考模型GB-T40497海上设施防火与防爆设计评怙原则GB.T40684物联网信息共享和交换平台通用要求GB.T42136智能制造远程运维系统通用要求AQ2044-2012石油行业安全生产标准化海上油气生产实施规范DB32.T4220消防设施物联网系统技术规范DBINT949消防设施物联网监控系统技术标准DGTJ08-2251消防设施物联网系统技术标准国家安全监管总局25号令海洋石油安全管理细则国家安全监管总局4号令海洋石油安全生产规定国经贸安全12003944号海上固定平台安全规则SYT10034-2020敞开式海上生产平台防火与消防的推样作法SY.T6633-2019海上石油设柩应急报警信号指南Q/HS3024-2019海上无人驻守井1.l平台设计规定3术语与定义下列术语和定义适用于本文件.3.1海上油田OffshoreoiIproductionfaciIities是指以开采海洋石油为目的的海上固定平台、单点系泊、浮式生产偌油装汽（FPSO）等海上结构物所组成的生产单元.3.2海上油气田生产设施OffshoreoiI&gasficldfaciIity以开采海洋石油为目的的海上固定平台、单点系泊、浮式生产储油装跣'海底管线、海上输油码头、然海Mi岸、人工岛和Mi岸终端等海上和隔岸结构物，3.3海上油田消防物联网系统IntelIigcntfirefightingsystemofoffshoreoiIfield通过前端感知设备,按海上油田智能系统及消防物联网等相关约定协议.采集消防及其他相关设备谀施动睁态怕息,将数则佶息通过传输层上传至数据层及应用层,实现物理实体和虚拟世界的信息交互并提供应用和服务的系统，34数据层OffshoreOilfieldDataManaeementCenter海上油田消防物联网系统中,具有一定分析能力、处理能力,并能存储数据的信息中心,旎对感知数据实现存储、分析、处理等功能.3. 5应用层Serviceapplicationplatform由应用层和交互层构成，能将海上平台基础信息及感知信息进行聚合，通过统一的访问入口，实现的数据库、册平台的无缝接入和集成.提供信息访问、传递、协作的集成化平台.4. 6火气系统（FGS系统）Fireandgassafetysystem火气系统，即火灾与可将气体探测报警系统，能及时、准确地探测早期火灾、可燃气体、有毒气体，通过设辑分析处理,实现报警关断，以消除事故，保护人员设施安全的报警系统。5. 7火区Firezone琼合考虑平台各区域功能和防火分隔措脩等因素划分出的、能在一定时间内防止火灾向平台其余部分硬延的局部区域空间电元）.6.6.1 系统架构海上油田消防物联网系统的采用层次化'模块化设计,系统框架应由停加层、传输层、数据层和应用层构成.感知层采集消防谀施的运行状态信忠和浦防安全音理信息，传输层负南恰恩聚集后的数据传输，数据层实现数据汇聚、处理、分析、存储和分发等功能，应用层提供管理和应用服务。强用麦金曾金盲a*t6.2 层级要求4.2感知层陶符合下列现定：一一能好实现对消防设施的实时感知和动态监测；一一实时提取消防设施的状态、故障、预警、报警信息.4.2.2 传幼层陶果用安全、可靠、先进的传物方式和通信协议.4.2.3 数恻层应具备期础i殳脩服务、平台服务、业务服务、运维服务、数据汇聚管理等功能.4.2.4 应用层应符合下列现定；一一具备统计、查询、评估、雅管实时数据及分析结果展示等功能：一一具备与企业上级管理部门的其他调度指挥系统、网络层连接等的数据对接接口。5&DJB5.1 一段规定5.1.1 海上油田相防物联网系统感知层应收集海上油田各类生产及消防设俺的控制器、探测器、传感器和现场设备的类型、型号、设计数及、使用数收、设出部位、系统形式、投入时间、制造商、维保管理等信息，应包含火灾与可梆气体探测报警系统（以卜的称“FGS系统，固定灭火系统、觇频监控系统等.感知设爵应包括防烟烟停、普通烟停、防爆温停、感温电烦、可燃气体探测器、手动报警装置、乐力传感器、火焰探测器、防火风闸等.海上油Hl消防物联网系统感知层收集的感知信息应符合本标准冏录A的规定，5.1.2 海上油田消防物联网系统的物品编码应符合现行国家标准£物联网标识体系物品编码ECOdekGB，T31866的有关规定。5.1.3 海上油田消防物联网系统应对监测点位异常状态诳行及时报警.并应立即上报.爆炸性、，腐蚀性等特殊环境应用的组件和设备应选用满是国家及行业防爆、耐腐蚀检测规定的组件和设备，系统将知状态巡杳应包括消防设施的属性、位说、状态和人员活动记录，5.1.4 感知层感知模式应支持人工聚集和系统采集，并通过分析相关数据源类型，根据可操作性、成本导向等原则选定数幅采集方式.5.1.5 在网络允许的条件F,系统可与数据采集终珀连接，快取实时监测信息，如视频监控、FGS系统、消防设备系统等。6传房6.1 一般规定6.1.1 海上油田消防物联用系统传输层负费信息采集后的数据传输.是由网络设备组成的通信网络.网络设备为实现消防业务提供必要的物联网网络限务支持，包括数据通信信号转接设备、协议转换设徐、数据传输设得、边缘泞并设符以及网关等。6.1.2 海上油田消防物联网系统的传输网络应能满足接入方式、数据传输带宽、安全等要求.6.1.3 海上油田消防物联网系统传输层应具有适用性、兼容性，满足异构系统的信息传输要求，6.1.4 海上油田消防沏联网系统的数据通信传输可采用有线、无线、有线无线相结合等通信方式，优先枭用有线传输网络，井确保其传输网络的可观性。6.1.5 海上油HJ消防物联同系统传输层的网络设笛应满足相关消防系统部署标准,处理能力应满足现场业务要求（计算Ife力，存储能力，传输延时等）。6.1.6 海上油田消防物联网系统传输层应保证数据传输的可整性与实时性。6.2 基本要求6.2.1 海上油田消防物联网系统传输层采用有线方式传输时传输协议宜采用TCP,UDP或Modbus等协议，枭用无戏方式传输时传输协议宜采用1.oRa、Win等协议。6.2.2 i<上油田消防物联网系统传输层的信号接口应符合GB,T30269.70l的有关规定.6.2.3 海上油田浦防物联同系统应通过身份认证、传箱加密、数据校验等方式确保数据传输的安全性.并应符合GB,T2239的有关规定，77.1 TftjW定7.1.1 海上油田消防物联网系统数据层应构建数据库，对接收到的数据进行有组织的数据处理，并向应用层输出相应的数据结果.7.1.2 海上油田消防物联网系统数据层应包括数据清洗处理、数据完整性监视、数据交互、数据汽置和数据陈部署。7.1.3 海上油田消防勘联网系统数据层应通过数据聚合、数据归类、数据关联等进行数据分析，形成上下文完整有效的数据库.7.1.4 海上油田消防物联网系统数据层应支持数据的及时维护和更新，并应建立确保数据有效性的数据维护更新机制.7.1.5 在海上油田消防物联网系统数堀层进行数据采集、转化、传输和处埋等过程中，数据的安全性应符合GB.T22239中的规定，并符合主管部门或数据所属单位的安全要求，7.2 数据管理721海上油田消防物联网系统数据层应包含：基本信息、统计信息、综合信息数据分析等功能.一一基本信息，海上固定平台消防安全基本信息展示，包含但不限于各平台本身及其消防设施的基本信息，如平台信息、平台内消防安全重点部位信息、平台各个火区消防设施信息等.统计信息,海上固定平台各火区消防信息的统计结果的展示,包含但不限于提供来源于各层甲板、各电气房间、生活楼等区域的安全状态信息、顼警信息展示.一一探合信息数据分析，应能舫提供不同来源的消防信息数据包含但不眼于各区域框础数据、相关数据库数据、人工补录数据：提供多项数据分析能力,包含但不限于多维度数据关联分析能力、自动生成图发、报表的能力.7.2.1 海上油田消防物联网系统数据层在整个数据生命展期管理中应符合下列要求：一一应构建原始数据库，存储采集全部原始数据.一一保证数据的完粘性、准确性、一致性、时效性,可访问性、可追溯性：按数据安全及安全捽制要求.实现授权访问、可定位溯源、数据加密、安全审计及监测等.7.2.2 海上油IH消防物联网系统数据存储通用要求如下：一一应支持时序型数据库存储实时性数据,可用于监测、检查设符所枭集的实时数据等：一一应支排关系型数据库存谛方史性数据,可用于分析优化生产管理过程等：一一数据存储信应对数据进行预处理，包括致犯清洗与数据质信评估等.7.2.3 海上油田消防物联网系统数据层的可视化显示应满足以下要求：一一应支持显示感知对象的运行统计数据，如设备状态等；一一应支持使用常规图表显示感知对象的运行状态，如表格、柱状图、饰图，折线图等：一一应支持使用二维或滴E等形式显示感知对象的位置信息；一一应支持通过显示屏、个人计能机(PC)、移动终然等APPiS行可视化显示。S应用层8.1 般规定8.1.1 海上油田泊防物联同系统应用层的设计应具有标准性、开放性、安全性和容灾性，应满足系统访问此、响应时间、系统存储、系统负我等指标要求。8.1.2 海上油田消防物联网系统按照应用类别分为电腑端、手机APP战和巡检终端：8.1.3 海上油田消防物联网系统应支持I(XK)个以的消防设J½传感器实时数据
