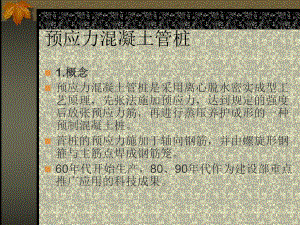

预应力混凝土管桩n1.概念概念 n预应力混凝土管桩是采用离心脱水密实成型工艺原理，先张法施加预应力，达到规定的强度后放张预应力筋，再进行蒸压养护成形的一种预制混凝土桩。n管桩的预应力施加于轴向钢筋，并由螺旋形钢箍与主筋点焊成钢筋笼。n60年代开始生产，80、90年代作为建设部重点推广应用的科技成果。n2品种规格品种规格n 按照混凝土强度等级分为预应力混凝土管桩（PC）和预应力高强混凝土管桩（PHC）两种。PC桩的混凝土强度等级不得低于C50，PHC桩的混凝土强度等级不得低于C80。同种规格PHC桩承载力比PC桩高40%以上。n 按有效预应力的大小，可分为A、AB、B、C四种型号。随着有效预应力的增大桩的抗裂弯矩相应提高。n按管桩外径分为3001000mm等规格，壁厚为60130mm。n 按管桩的外观质量和尺寸偏差分为优等品、一等品和合格品。 n2)管桩标记符号：n 管桩品种类型外径壁厚长度n 生产日期n例如：n PHCAB80013012n 2002.11.06n3质量要求质量要求n 预应力管桩的质量必须符合国家标准和施工质量验收规范的规定，进厂时应附有出厂合格证。n 预应力管桩的外观质量应符合下表的规定。预应力管桩的外观质量表预应力管桩的外观质量表 预应力管桩的尺寸允许偏差及检查方法应符合下表的规定。预应力管桩的尺寸允许偏差及检查方法预应力管桩的尺寸允许偏差及检查方法 预应力管桩质量检验标准预应力管桩质量检验标准 n4桩尖桩尖n桩尖有十字型，圆锥型，开口型三种。n开口型：穿越砂层能力强，挤土效应低，但价格较高，一般用于桩径较大，桩长较长且布桩较密的场地。n十字形和圆锥型均为封口桩尖，圆锥型的穿越砂层能力也较强，广东90%用圆锥形。施工过程图片施工过程图片采用全站仪进行管桩定位放线 管桩吊车转运 管桩起吊对中 管桩施打 管桩焊接接桩 采用送桩器送桩 管桩焊缝 管桩接头铁件防腐 管桩焊缝磁粉探伤 管桩竖向静压承载力试验 n5特点特点 n 作为一种常见的桩型，预应力管桩具有强强度高度高、承压性能好承压性能好、施工速度快施工速度快等特点，适用于一般黏性土及填土、淤泥和淤泥质土、粉土、非自重湿陷性黄土等土层中使用，大量应用于各种建筑的基础中。特别是沿海地区特别是沿海地区，由于软弱土层厚、持力层埋藏较深，更适合于采用预应力管桩作为建筑的桩基础。n具体来说：n1、与一般预制方桩相比，管桩砼强度高，承载力高，抗打击能力强。n2、材料少，钢筋节省50%，砼节省30%n3、适应性强，桩长可拼接，桩尖可选择。n4、成本低，价格仅为钢桩的1/31/2，结构刚度优于钢桩。n5、使用开口桩时，挤土量比方桩少，可贯入性好，施工速度快。
