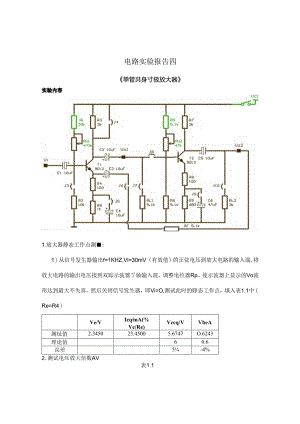

电路实验报告四单管共身寸极放大器1.放大器静态工作点测:1）从信号发生器输出f=1KHZ,Vi=30mV（有效值）的正弦电压到放大电路的输入端,将放大电路的输出电压接到双踪示波器丫轴输入混，调整电位器Rp、使示波器上显示的Vo波形达到最大不失真，然后关闭信号发生器，即Vi=O,测试此时的睁态工作点，填入表1.1中（Re=R4）Ve/VIcqmA(iVe/Re)Vccq/VVbeA测址值2.345023.45005.6747O.6243理论值60.6误差5¼-4%2.测试电压放大倍数AV表1.11）从信号发生器送入f=1KH乙Vi=30mV的正弦电压，在输出端带负我和不带负载的两种情况下（J7跳线）用万用表测量输出电压V。，计算电压放大倍数Av-VoZVi.2）用示波甥观察Vi和Vo电压的幅值和相位。把Vi和VO分别接到双踪示波器的CHI和CH2通道上，在荧光屏上观察它们的福值大小和相位.实验结果：输出电压Vo（V）Vi(V)电压放大倍数Av=VoZVi输出端带负载0.170400.0131112.99771167输出端不带负毂0.267470.0131220.38643293理论值<202）输出波形见图2-1：Vi的幅值为48mV,Vo的幅值为515mV,相位差为1750°谡差0%2%为Jl蓑,林鼻膜式25OMStZs火电y(21254mMHH1(251SVAFH1(14ftVWW12>175.2°3 .测量单极共射放大电路的通频带1）当输入信号GIKHZM=30mV,R1.=5.1K,在示波器上测出放大器中频区的输出电压VopP（或计算出电压增益）2）增加输入信号的频率（保持Vi=30mV不变），此时输出电压将会减小,当其下降到中频区输出电压的0707<-3dB>倍时，信号发生器所指示的频率即为放大电路的上限频率fH.3）同理，降低输入信号的频率（保持Vi30mV不变）,输出电压同样会减小,当其I：降到中频区输出电压的0707<-3dB>倍时，信号发生据所指示的频率即为放大电路的下限频率f1.4）计算出通领带的数值,BW=fH-fU实验结果：1>VOPP测量值为0.25814V,Vi=0.021V,电压增益为132） 经测量，fH=402.400kHz3>f1.三137.8Hz4>BW=402.2622kHz误差分析：由于电位器不能进行微谢，而示波器接受信号的灵敏度很高，只要稍稍调节电位器波形就会发生很大的变化，很难具体调节到频率上下限，只能测量出一个大概的值.4 .输入电阻Ri的测址按图1.2接入电路。取R=5.1K,用万用表分别测出VC和Vi,则=/一&此外，还可以用一个可变电阻箱来代替R,调节电阻箱的值，是vi'v'ViHl2Vs',则此时电阻箱所示阻值即为Ri的削值，这种测试方法通常称为“半压法，实验结果：Vs,(V)Vi(V)Ri()0.08390.0471376539.148056误差分析：由于电路连接久了公产热，电路的电阻值会有一点变化.而且万用表测量的值也一直在跳动,只能去相对稳定的值。所以最后的计算值误差可能比较大。5 .输出电阻Ro的测量按图1.2接入电路。取R1.=5.1k,用万用表分别测出J7断开时的开路电接Vo及R1.=5.1k时的输出电压Vo1.,则v_rz4二-实验结果：Vo1.T.e"z.Ve./.X二IVo(V)Vol(V)Ro(O)0.751690.4755402961.612062误差分析：万月表测他的值一直在跳动，不能确定是否为真实值。 四、实验总结 31、列表整理测做结果，并把实测的静态工作点、电压放大倍数、输入电阻、输出电阻之值与理论计算值比较（取一级数据进行比较）,分析产生误差原因. 2、总结RC,R1.及静态工作点对放大器电压放大倍数、输入电阻、输出电阻的影响。有：RC越大，电压放大倍数越大、输入电阻不受影响、输出电阻越大.R1.越大.电乐放大倍数越小、输入电Hl越小、输出电阻不受影响.3、讨论形态工作点变化对放大器输出波形的影响“答：静态工作点在特性曲线的位置如果上升（变大），那么Q点会到达饱和区，会出现饱和失J,也就是正我波信号的上半部分会缺失.冲态工作点在性曲线的位汉如果下降（变小），那么Q点会到达截止区，会出现截止失真,也就是正弦波信号的下半部分会缺失.4.分析讨论在调减过程中出现的问翘“答；1.在做第三个实会的时候几次的测戕侑变化非常大，后来发现时因为调节电位器调的太快了，导致示波器显示的波形变化偎大.而本身需要测疥临界伯就在其中,所以错过了被佳值.后来耐心的一点点调节电位as情况好多了.2.在做第四五个实验的时候，测量值与理论值相差很远。后来发现时有一些地方没接通“改正之后还是有问题.最后改用其他试验箱发现可以。是实验箱出问题广。3. more五思考期1 .加大输入信号Vi时，输出波形可能公出现哪几种失真？分别是由什么原因引起的？答：饱和失真就是信号顶部被削平了：裁止失真,信号底部被削平了：双峰失真”顶部和底部都刖平了.当三极管进入饱和以后.埃电极电流的波形就出现削项失真对应的是集电极电压出现削底失真）.当三极管截止后.柴电极电流的波形就出现剂底失口（集电极电压出现削项失口）。若屏态工作点选得太跖，容易引起馆和决口;反之又弓I起核止失口，实验过程中若输入信号过大导致三极管工作在非线性区，即使工作点选择在交流负轨线的中点，输出电压波形仍可能出现双向失诈.2.影响放大那低频特性0,的因素有哪些？采取什么措施使f1.降低？答：其中因素很多，但是主要因案是相件性能和设计者水平的因素-影响放大器低频特性的主唾电容是：1、榆入湖合电容Ci和检入阻抗Ri：-.'211RiCi;2、输出整合电容Co和负我吼抗R1.使f1.降低的措施：增大输出电阴和电容可以减小3.提高电压放大倍数AV会受到哪些因素限制？答：负载和输入电阻。 4.测敢输入电阻Ri、输出电阻R。时,为什么测试电阻R要与Ri或Ro相接近?答：为了满足电压放大倍数的要求. 5.调整静态工作点时,Rbl要用个固定电阻和电位器出联,而不能直接用电位用,为什么?答：防止电位器旋到底阻值为零流过电位器电流过大，从而会导致其烧毁“同时使偏流更稳定.而且可调电阻一般只能旋转270度，如果只用一个电位器旋转一点点，阻值变化就很大，不容易调到最佳，同理，即使工作点调好后，旋转部分稍微移动（如受到兼动一点点，工作点就变化/.所以标准的设计过程就是先计算出大概的阻值,再印联电位器，这样就精确多了.还有，避免电位器为。时，直接造成基极与直流电源短接，造成电阻为0.
