浙江长兴水泥—密度检验作业指导书.docx

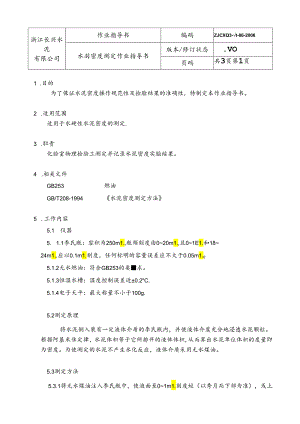

浙江长兴水泥有限公司作业指导书编码ZJCXQ3-t-06-2006水羽密度测定作业指导书版本/修订状态.VO页码共3页第1页1 .目的为了保证水泥密度操作规范性及捡脸结果的准确性，特制定本作业指导书。2 .适用范围适用于水硬性水泥密度的测定.3 .职责化验室物理捡验工测定并记录水泥密度实脍绥果。4 .相关文件GB253燃油GB/T208-1994水泥密度测定方法5 .工作内容5.1 仪器5. 1.1李氏瓶：容积为250m1.,瓶颈刻度由020m1.,且01E1.和1824m1.,应以0.1m1.刻度，任何标明的容量误差应不大于0.05m1.05.1.2无水燃油：符合GB253的要求。5.1.3恒温水槽：温度控制误差近±0.2"C.5.1.4电子天平：最大称量不小于100g.5.2测定原理将水泥倒入装有一定液体介质的李氏瓶内，并使液体介虞充分地浸透水泥颗粒。根据阿基米隹定律，水泥体积等于它所排开的液体体枳,从而算出水泥单位体枳的度量即为密度。为使测定的水泥不产生水化反应，液体介质采用无水煤油。5.3测定方法5.3.1将无水煤油注入李氏瓶中，使液面至01m1.刻度蛟（以秀月而下部为准），或上瓶盖放入恒温水槽内，使刻度部分浸入水中，恒温30min后记下液面初始（第一次）读敦。浙江长兴水泥有限公司作业指导书编码ZJCXQ3-t-06-2006需度测定作业指导书版本/修订状态.VO页码共3页第2页532从恒温水槽中取出李氏瓶，将李氏脱细长颈内没有柒油的部分，用遮纸仔细擦干净。5.3.3试验前应将预先通过O.90mm方孔筛的水泥试样，放在110±5C温度下干堞一小时，弁在干燥W内冷却至室温备用。5.3.4称取水泥试样60g(准确至0.01g),用小匙将水泥试挣一点点地装入已按5.3.1处理的李氏瓶中。装毕反左摇动，直至没有七泡播出为止。再次将李氏断睛先于恒温水槽中，恒温30min后，读取第二次读数。5.3.5李氏瓶第一次与第二次恒温时，恒温水槽的洛度差应不大于0.2C。5.4计算5.4. 1水泥体积应为第二次读数减去第一次读数，即为水泥所排开煤油的体积(M1.).V=V2-Vt式中：V-水泥的体积，M1.：V1-第一次读数的体积，M1.：M第二次读数的体积，M1.。5.4.2水泥密度按下式计算P=GZV式中：p一水泥密度，gcm3G-水泥质量.g：V水泥体积，cm3姑果计算到小数点后第三位，旦取整数到0.01gcm试验结果取两次测定结果的算术平均数，两次测定结果之差不得超过0.02gcm3结果按要求工整、清晰比埴写在水泥宓度测定记录上。5.5注意事项5.5.1李氏瓶,两次恒温的温度必须一致。5.5.2水泥在装入李氏瓶前的温度，应尽可能和祇内液体的温度相一致。5.5.3水泥装入李氏脱时，须防止水泥粘附在无液体部分的机壁上狡溅出瓶外。浙江技兴水泥有假公司作业指导书ZJCXQ3Ht-06-2006密度测定作业指导书版本/修订状态VO共3页第3页1.5.4 摇动李氏版.时，不要使无水煤油溅出瓶外，也不要使水泥拈时在上部的细领壁上.1.5.5 排除李氏弧内水泥做粒之间的气泡是一个支要操作环节，必须将气泡排除干冷，否则会易胸试赘结果的准确性。5 .5.6恒温水槽的温度一般控制在20'C。6 .记录水泥密度测定记录
