SWGL301配电房监控系统运行手册.docx

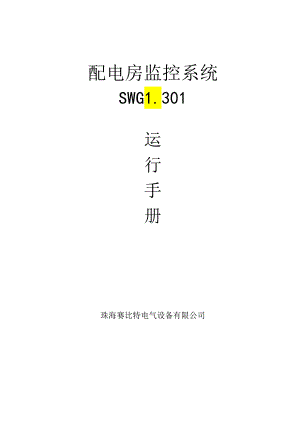

配电房监控系统SWG1.301运行手册珠海赛比特电气设备有限公司«»«»«»«»«»«»««*»»««»«>»«»«0»«««»»«»»(HKt>(*(<(-157.2配电房环境监测16第八章系统界面与J*作178.1 GIS界面188.2 主界面18Q界面森齐.188.3 进跷界面198.4 电春柜界面20Q电容柜好看._.208.5 进战回路界面21*»*»«»»<18.6实时视频22第八章WEB功*241.3 主要功能 踪合管理.对配电房房环境状况进行监视，使操作人员可刚好发觉谀备故障或陷患，并依据处理提示刚好实行措施，削M不必要的损失。 监视配电系统的状况.对配电系统的一次配电、二次配电的每个开关工作状态诳行监视,对阳电系统的进线电压、电流、频率、有功、无功、功率因子等卷数用图形或数值内观地显示在接口上,可记录实时曲线、历史曲线. 雅视消防报警监视郁个区域或者诲个站点的火警状况，作誉示提示和Itt警短信。 门禁监控系统。系统可判别刷卡人的卡号，人名及权限，确定是否开启电锁， 视顿监控系统.对猫监规的设备或通道进行实时监视.一旦有人进入布防区域,摄像机自动摞拍录像。 海水悔测系统。对机房内有水管或水源的区域（空调机的进、排水、暖气片）进行监视，防止有水海汕。采纳美国进口的海水检测系统，用传博绳将水源区包困起来，一旦有JW水，系统自动报警. 短信报冲系统将所发生的较为理要的小务.用短信尽快地告知机房维护人员,以便刚好处理故障. 系统的平安管理.为了使系统平安的运行，可设置不同级别的权限组，不同的权限纵有不同的管理权限.每一个人都对应相应的权限组,可以行使本权限组的权利. 机房进出管理.对进出机房的人员、卡号、进出时间进行科学的管理.可增加或删除进出机房的卡。1.4 系统特点集成网络监控管理、智能设备瓶控管理、视频监控等于体，通过统平台管理各种设；,获得各种伯恩.f是障业务系统的率特:运行. 远程阅读站通过网络管理各远程分站.如临现场,实现远程集中监控,便于管理人员对信息的全盘驾驭* 支持短信息、电子邰件等各种报警方式. 具有专家诊断功能.实时检测设备各部件的状态和各种运行参数.fE报警事务都针对机房的具体状况给出相应的处理提示，指导值班人员解决向咫. 关犍硬设备均为国外进口.性能特别稳定“ 人机界面友好,完全按用户的意图设计接口,并能将照片、图片等干脆显示到接口上,形象遇典.通过取标即可完成全部现场巡察和限制工作. 强大的报警处理实力,报警事务自动按事务线别排列,并自动将接口切换到该报警接口。其次章系统运行环境监控主机范本设置：1.WINDOWSXP标准安装：2,无需安装附带的张动；3 .标准安装OFFlCE200()(OmCE2002、OFFICE2003)：4 .就曾监控主机所在公网IP：5 .配置网K的IP地址(假设IP为)：6 .配词可用网络端口：7 .确保计算机网络连接正常(这点特别充要否则可导致远程访问不正常:8 .女装组态监捽软朴:第三章启动与退出3.1 启动系统安装完监控的系统状件后，高重新启动计算机,进入到Windm、tNT后，即可启动监控系统.用鼠标双击克面的快捷方式即可启动监捽系统：3.2 退出监控系统在主菜单上.用翻标左犍单击“文件”,在打开的下拉式菜单中选择“退出”：或点系统接I窗口右上角的凶.第四章运行界面系统的运行界面主要包括主界面、菜单栏、标签页、导航栏、设备状态、事务腐口等六部分，其中设备状态与事务窗口合称为输出窗口。菜单栏将以独立章节进行具体讲解并描述。菜单栏标舞贝图4监控系统运行接口4.1 主界面主界面是系统运行首先进入的界面（见图4.1），左边是导航栏.在主界面上，可以通过两种方式进入相应的站点杳看站点的系统运行状态。在系统运行的任一子界面，刖以标点击导航艺中的相应站点名称即可转到相应站点的主电路界面.右边是GIS地图,每一个站点都在地图中标示出来，用成标点击.相应地理位置的配电房，同样也转到相应站点的主电路界面得4.2 标签栏标准工具松上放的是常用.1具，如设备事务、系统配及、报警设也等，这些标准J1.具可以依据用户的要求随意更换.主界面的上方有进入子界面的标签栏，用鼠标点击标签栏内的设备标签可诳入到相应设备界面如主电路界面、环境通测、电容柜、变压器、R流屏、计量、历史趋势、巡检记录等的子界面.4.3 导航栏主界面左侧有进入不同站点界面的引导栏，在系统运行的任一子界面，导航栏站点依据省-市站点分层显示，用鼠标点击引导栏内的引导条按钮即可进入到相应站点界面，4.4 事务窗口事务窗口显示最近发生的事务，事务发生的时间、级别、是否联动、处理建议、处理人、处理状况等。对于联动我们将在第六章系统限置里进行具体说明。事务映省是依据时间先后依次排列的,运用时通过鼠标点击表头变更事务的排列依次.事务的级别是依据事务的严竣程度来定的，级别越高，事务越严峻，事务的级别23时，为报警事务；当事务的级别W2时，可以视为一般消息。当有新的事务发生时，系统自动定位到当前最严峻的报警，并以红色标示所报警的显示参数。在处理报警事务时，可依据报警事务的严峻程度来优先解决，一般状况下：当级别高的报警事务被处理好后，系统默认转到报警级别为次一级的报警事务，依次进行。在事务的处理过程中，己处理好的事务在确认栏打勾，处理建议是系统给出的处理方法，可以依据该建议进行报警处理，处理状况栏可以依据管理规定埴入具体处理过程和结果。第五章主菜单、加外主菜单用来管理、操作、维护系统.主菜单一共分为六项,分别为：嗦跳|、楮助I。5.1 系统系统栏下挂有：画画子菜单。蛔点画画，即可退出监控系统，本菜单的功能与右上角的凶号作用相同.5.4视图这个菜单主要是变更系统的显示方式.视图栏上挂有：博靠窗口|、瞅惠至.位用程序开观.靠窗口|:可选择导航栏、报警输出窗口是否幼示。一态栏I：可选择状态栏是否显示.质用程序外观:可选择系统以不同的风格显示.5.6帮助用户在此可以查看一些帮助文档.第六章系统功能及配置通过上面各章节的介绍,我们对系统有了一个整体的把握，在这里我们将对系统的功能及功能的泥置做具体的介绍.6.1报警中心报警中心具体包括报警配置，报警输出,报警查询,报警取常.报警确认内容.Rext×图6.2报警配置显示首先看一下被监控设备的模拟所配置过程，在选择设备对话框中选择要配置的设备（如潮湿度，在选择对象的对话框中选择模拟吊配置，如图6.29所示.1 .通过下拉菜单选择要配置的就地设符.2 .双击所要配次报警的多数后，弹出如下配边窗口；诋信承鬣萼效字量输入模块DI,1点描述:图书11输出回路I检警选择©为。报警。为1报警根丝等级:根警描述为I时:为。时,图6.4遥信报警配置数字型（遥信）只有两种状态，如开关的分、合，状态的正常、不正常等,表中的0、1级别表示了数字耻的两种报警汲别的转换,选择''为。报警”，如开关合同（有电）时为I状态，开关分闸（抻电）时为0状态，。状态为报警状态（有电到无电，合闸到分闸，开关从O状态为复原正常状态.数字量的报警状态和正常状态可以依据须要有运用者自行定义.程序中将报警皴别商的定义为报警状态.卜面为在系统配置界面中，对报警的的内容进行设定的陆洁说明：1 .报警级别越高表示报警的'“务越严岐，当几个报警田务同时发生时，报警级别高的优先发出报甑2 .模拟M的报警上下限设濯是表示；当设备的模拟收的值出过上限设置的值或低于下限设置的磕时，系统就发出报警。3 .模拟笊的死区设置是表示：当模拟JMli警发生以后，模拟后的值复原到【可及上限l以下.回戈卜.限值以上时,系统才停止报警,否则系统将始终认为该项配置处于报警状态（针时于信号时常发生波动的状况而设置的）.行出现报警时，可从报警窗”获得实时更新报警信息，可拖拉窗口以便苗汗更多的报警信息.坎金*籁明-Ol,IBive报警碉认实时报警信息OI.CKKK>KMtt*W.V9t.珞N/TVM39%UD074”IAM'?UrBlMIItJi0SZwr«me>-/”二V14V/，：*,-I-iwA2iWWUP39fi/二”，F.rs图6.5报警输出当有报警给出时,加无经用户确认则报警信息会始终驻府于窗口中.当用户确认后,可以选择消除报警信息.6.2历史数据历史数据上要包拈数据历史.玲势、数据食询、数据阅读,可选务多个设拓参数7,三n.-.-：一一一-,.T-.-,7V.*IlGTIl莉6.2.1 历史趋势历史数据趋势，通过记录设备运行参数的历史记录，用户可以通过时间选挣，化行指定的多个设备参数的历史趋势曲线.了解谀备当时的运行状况.极大的便利了设备的维护修理,也可以梢助用户分析“故缘由，并时设备状况进行评估，如下图6.6:“ftSSX史Z图6.6报警输出第七章系统功能SWG1.30I监控系统主要包含有以下分系统：配电监测系统、配电房环境监测、门禁管理系统、视频监觇抓拍系统等。各用户系统可依据具体状况和实际需求，选择以上不同的分系统，现成适合用户实际状况的场地赛控系统.WlNOWS操作平价,各种采集的数据都能依据要求自动生成各种报表可依抠频要转换为Excel格式进行茉辑打印无线测温监测系统对于电力设备的平安运行，虫要的原则是：有效的提前预料，并做好预防，而不仅是被动的反应。电网设得中的触头和接头是电网平安的一个重要脸患。现有统计结果表明,故障主要发生在如下位置：1)开关柜中动、触头故障,开关机在电力系统中被广泛应用，是输配电系统中的重饯设在，担当着开断和关合电力线路、线路故障爱护、监测运行电猿数据的重要作用.开关设备因高乐新路器动、峥触头接触不良，加上长期的大电流、触头老化等因素易致其接触电阻增大，从而导致长时间发热、触头温升过高甚至最终发生施压柜烧毁事故.2)电费接头故障.M首运行时间的延长、J玉接头的松动、绝缘老化、以及局部放电、高压泄漏等.将引起发热和温度的上升，这将使运行状况进一步恶化，促使温度进一步提升，这恶性循环的结果就引发短路放炮，甚至火灾。通过上述分析，利用无线传箱的方式测属高压环境温度成为一种必定趋势.对温度进行远程监测,在很多行业有希很大的需求，电力高压环境测温就是这样一个典型的被测收环境，对于这样一个物理结构
