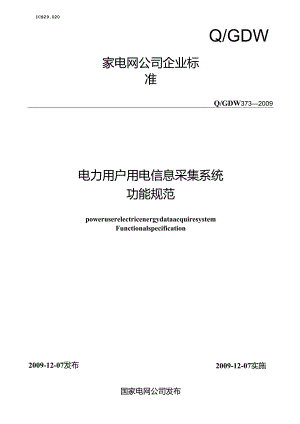

ICS29.020Q/GDW家电网公司企业标准Q/GDW3732009电力用户用电信息采集系统功能规范poweruserelectricenergydataacquiresystemFunctionalspecification2009-12-07实施2009-12-07发布国家电网公司发布前后II1范国!2捌范性引用文件I3术语和定义I4系统功能24.1 数据采集34.2 数据皆理34.3 定值限制44.4 琮合应用54.5 运行螳护管理74.6 系统接口85系统技术指标85.1 系蛾牢靠性85.2 系统可用性85.3 数据完整性95.4 WfiiFtiai95.5 数我采集胜利率9附录A用电信息采集数据模型（规范性附录）Il茹制说明19依据坚装智隆电网建设的总体要求，保证智能电网建设规范有序推动，实现电力用户用电信息采集系统建设全覆近、全采集、全JS付费,的息体目标.视苑统一用电信息采集系统及主站、采集终战、通信单元的功靛配翼、型式结构、性能指标、通信协议、平安认证、检舱方法、建设及运行管理等。在国冢电网公前电力用户用电信息哭集系纸律设探讨项目探讨成果基础上，国家电网公司营销部蛆职对国内外采集系统建设应用现状进行潮研和分析，并充分结合通信技术、微处理器技术、制造工艺等技术的发展.全面梳理国内外用电信息采集系统相关技术标泄,制定了E电力用户用电信息采集系姚系列标准。本标准是£电力用户用电信息采集系统b系列标准之一，本标准规定了电力用户用电信息采集系统的基本功能和性能指标，主要包括数弟采集.数据管理、限制、综合应用、运行维护管理、系统接口、技术指标等。本标准由国家电网公司营销部提出并负责说明：本标准由国家电网公司科技部归口；本标准主要起草单位：中国电力科学探讨院、华北电网有限公司、北京市电力公司、河北省电力公司、山东电力集团公司、上海市电力公司、江苏省电力公司、安编省电力公司、福建省电力公司、河南省电力公司、JE庆市电力公司、吉林省电力有限公司、煞龙江省电力有限公司、陕西省电力公司、甘笊省电力公司、国网电力科学探讨院、国网信息通信公司本标准主要起草人：Si欣、周宗发、杜新纲、葛得辉、刘宣、邵源、祝恩国、杨凤海、李亦非、刘新中、王音、李新家、王晓峰、肖坚红、季建新、宋伟、秦楠、黄建军、孟宇、杨晓源、陈慧民、陈四根、宋庚林、张勇红、刘剑欣、赵高经、郭经、刘庆扬电力用户用电信息采集系统功能规范1挹图本标准规定了用电信息采集系统的基本功能和性能指标。本标准适用于国家电网公司电力用户用电信息采集系统及相关设缶的制造、检脸、运用和购收。2规楚性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后全部的修改单(不包括勘误的内容)或修订版均不适用于本规范.然而.激励依据本规范达成协议的各方探讨是否可运用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB.T174631998远动设缶及系统第4部分：性能要求D1.rr5332008电力负荷馁理终端DIZT698.12009电能信息采集与管理系统第I部分：总则D1.T72120配电网自动化系统远方终鳍QjGDWI292005电力负荷管理系统通用技术条件QJGDWl30-2OoS电力负荷管理系统数据传输规约Q/GDW365-20()9智能电靠表信息交换平安认证技术规范QGDW374.I-2O()9电力用户用电信息采集系统技术规范第一部分：专变采集蜷端技术规范Q/GDW374.2-2009电力用户用电信息采集系统技术规范其次部分：集中抄表终端技术规范Q/GDW3772009电力用户用电信息采集系筑平安防护技术观范3术语和定义3.1电力用户用电信愿采集系统poweruserelecoenergydataacquiresystem电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系蜕.实现用电信息的自动采集、计异样监测、电能质监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设各的信息交互等功能。3.2用电信息采柒终端electricenergydataacquireterminal用电信息采集终端是对各信息采集点用电信息采集的设备.简称采集终端。可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行限制吩咐的设备。用电信息采集终端按应用场所分为专变采箧终於、集中抄表终端(包括集中器、采集器、)分布式能源监控终端等关型。3.3专变采集终端dataacquireterminalofSPeCiaI(ransfor11er专变采筌终求是对专变用户用电信息进行采集的设备.可以实现电能表数据的采集、电靶计设金工况和供电电能质量监测，以及客户用电负蒲和电影量的监控，并对采集数据进行管理和双向传常。3.4集中抄表终端centralizedmeterreadingterminal集中抄表蜷炭是对低压用户用电信息进行采集的设藩，包括集中器、采集器。集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。采集器是用于采集多个或单个电能表的电能信息.并可与集中器交换数据的设备。采集器依据功能可分为基本型采集器和简易型采集器。基本型采集器抄收和暂存电能表数据，并依据集中器的吩咐将储存的数据上传蛤集中器。简易型采集器干脆转发集中器与电能表间的吩咐和数据。3.5分布式能源监控终端monitorterminalofdistributedenergysources分布式能源监控终端是对接入公用电网的用户侧分布式旄源系烧进行监测与限制的设备.可以实现对双向电能计设备的信息采集电能质监测并可接受主站吩咐对分布式能源系统接入公用电网进行限制。4系统功能系统主要功能包括系统数据采集、数据管理、限制.综合应用、运行维护管理、系统接口等。具体系统功能见表I.表1系统功能配置表序号9!目各注I数将采集实时和当箝熟生必备功能历史日数据必备功能历史月数据必备功能事务记录必备功能2数史管理数据合理性检查必备功能数娓计算.分析必备功能数变存他管理必备功能3限制功率定值限制必备功能电定值限制必籥功能费率定值限制必籥功能远方限制必答功能4统合应用自动炒表管理傍作其它业务咫用系统员投管理侨作其它业务应用系城有序用电管理傍作其电血务由用系蜕用电状况娩计分析协作其它业务应用系杭异样用电分析侨作其它业务应用系杭电能质数将统计协作其它业务应用系统a.变扳分析协作其它业务应用系统Jffi协作其它业务应用系城5运行护管理系既对R必备功能权跟和密码管理必备功能终转管理必备功能档案管理协作其它业务应用系统通但和18由管理必备功能运行状况皆理必备功能维护及故博记录必备功能报表管理必备功能6系统接口与其它业务庖用系统连接4.1数据采集依据不同业务对采集数据的要求，编制自动采集任务，包括任务名称、任务类型、采集群蛆、采集数据项、任务执行起止时间、采集周期、执行优先级、正常补采次数等信息，并管理各种采集任务的执行，检查任务执行状况。1.1.1 采集数据类型项系统采集的主要数据项有：电能数据：总电豌示值、各费率电能示值、总电能、各费率电能量、最大需量等；沟通模拟量:电压、电流、有功功率、无功功率、功率因故等；工况数据：采集终端及计量设窗的工况信,息：电能质量超限蜕计数据：电压、电流、功率、功率因数、谐波等超限施计数据；事务记录数据：蜷端和电能表记录的事务记录数据；其他数据：费控信息等。1.1.2 采集方式主要采集方式有：a）定时自动采集按采集任务设定的时间间隔自动采集终端数据，自动采集时间、间隔、内容、对象可设覆。当定时自动数况采集失败时，主站应有自动及人工补采功能，保证数瓶的完整性。b）S8机召测依据实际须要随时人工召测数据。如出现事务告警时,随即召测与事务相关的JS要被据，供事务分析运用。C）主动上报在全双工通道和数据交换网烙通道的数据传输中，允许终端启动数据传输过程（简称为主动上报）料更要事务马上上报主站，以及按定时发送任务设置将数据定时上报主站。主站应支持主动上报数据的采集和处理.1.1.3 采集数据楂型通过需求分析,依据电力用户性质和营楂业务须要，将电力用户划分为六种类弟，并分别定义不同类型用户的采集要求、采集数据项和采集数据最小间隔。大型专变用户（A类）：用电容在100kVA及以上的专变用户。中小型专变用户（B类）：用电容在100kVA以下的专变用户。三相一般工商业用户（C类）：包括低压商业、小动力、办公等用电性质的非居民三相用电。单相一般工商业用户（D类）：包括低压商业、小动力、办公等用电性原的非居民单相用电。居民用户（E类）：用电性质为居民的用户。公用配兖考核计点（F类）：即公用配变上的用于内部考核的计点。具它关口计量点的采集数樨项、采集间隔、采集方式可参照执行。1.1.4 采集任务执行质统计分析检查采集任务的执行状况，分析采集数据.发觉采集任务失败和采集数据异样.记录具体信息°统计数免采集胜利率、采集数瓶完整率。4.2 数况管理4.2.1 数据合理性检查供应采集数据完整性、正确性的检查和分析手段，发觉异样数据或数据不完整时自动进行补采。提供数据异样事务记录和告警功能对于异样数据不予自动修复，并限制其发布保证原始数据的唯一性和真实性。4.2.2 数据计籁,分析依据应用功能需求，可通过配直或公式堆写，对采集的原始数据迸行计算、统计和分析。包括但不限于：a）按区域、行业、线路'自定义群组、单客户等类别，按日、月.季、年或自定义时间段,进行负荷、电熊的分类统计分析。电能质数据城计分析，对监测点的电压、电流、功率因数、谐波等电能质数据迸行越限、合格率等分类就计分析。b）计算线搦、母战不平衡、变损等。4.2.3 数据存储管理采纳统一的数据存储管理技术,对采集的各类原始数据和应用数据进行分类存储和管理,为数据中心及其它业务应用系统供应数据共享和分析利用。依据访问者受信度、数据频度、数据交换量的不同,对外供应统一的实时或准实时数据服务接口.为其它系蜕开放有权限的数据共享服务。供应系统级和应用级完备的数据备份和金原机制。4.2.4 数据查询系统支持数据琮合春询功能，并供应组合条件方式杳询相应的数据页面信息。4.3 定值限制系统通过对终卷设置功率定值、电量定值、电费定值以及限制相关参数的配置和下达限制吩附，实现系统功率定值限制、电定值限制和费率定值限制功能。系线具有点对点限制和点对面限制两种基本方式。（两种方式要做一说明或增加定义）4.3.1 功率定值限制功率限制方式包括时段控、厂休控、营业报停控、当前功率F浮控等。系烧依据业务须要供应面对采集点对象的限制方式选择，管理并设at终端负荷定值参数、开关限制轮次、限制起先时间、限制结束时间等限制参数，并通过向终筑下发限制投入和限制解除吩咐，集中管理终端执行功率限制。限制参数及限制吩咐下发、开关动作应有操作记录。4.3.2 电定值限制系蜕依据业务须要供应面对采集点对象的限制方式选择.管理并设终端月电定值参数、开关控制轮次等限制参数,并通过向终端下发限制投入和限
