QDSC-GK高压开关动特性测试仪.docx

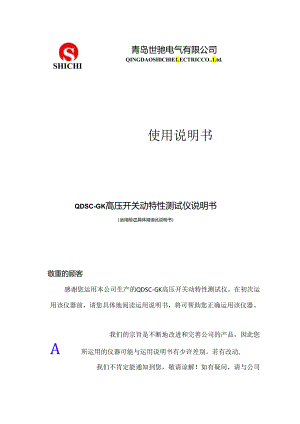

SHICHI青岛世驰电气有限公司QINGDAOSHlCHlE1.ECTRICCO.1.td.使用说明书QDSC-GK高压开关动特性测试仪说明书（运用前i三具体阅读此说明书）敬重的顾客感谢您运用本公司生产的QDSC-GK高压开关动特性测试仪。在初次运用该仪器前，请您具体地阅读运用说明书，将可帮助您正确运用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您A所运用的仪器可能与运用说明书有少许差别。若有改动,我们不肯定能通知到您，敬请谅解！如有疑问，请与公司/I售后服务部联络，我们定会满意您的要求。A由于输入输出端子、测试接线柱等均有可能带电，您A在插拔测试线、电源插座时，可能产生电火花，当心电击。/7为避开触电危急，务必遵照说明书操作！公司地址：吉岛经济技术开发区长江中路175号销传热线：0532-86877373（直拨）售后服务：0532-86877756（直拨）传真：0532-86877027E-mail：网址：慎保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷,实行包换。一年（包括一年）内如产品出现缺陷，实行免费修理。一年以上如产品出现缺陷，实行有偿终身修理。如有合同约定的除外。平安要求请阅读下列平安留意事项，以免人身损害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避开可能发生的危急，本产品只可在规定的范围内运用。只有合格的技术人员才可执行修理,防止火灾或人身损害运用适当的电源线。只可运用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。为r防止电击，接地导体必需与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。留意全部终端的额定值.为r防止火灾或电击危急，清留意本产品的全部额定值和标记。在对本产品进行连接之前，请阅读本产品运用说明书，以便进一步r解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，清勿操作本产品。运用适当的保险丝，只可运用符合本产品规定类型和额定值的保险丝。避开接触祖露电路和带电金属。产品有电时，请勿触摸袒露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，清本公司修理人员进行检查，切勿接着操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。一平安术语警告：警告字句指出可能造成人身伤亡的状况或做法。当心：当心字句指出可能造成本产品或其它财产损坏的状况或做法。目录一、概述二、面板介绍8三、仪器操作说明12四、上位机的安装及运用25五、开关接线案例28六、留意事项33七、装箱清单34QDSC-GK高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的须要，开发研制的专用仪器。它以RM7为核心进行采样、处理和输出，其主要特点是采纳汉字提示以人机对话的方式操作，汉字、图表显示结果并打印输出。具有智能化、功能多、数据精确、抗干扰性强、操作简洁、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。1、主要测试项目及功能：1）12个断口的固有分、合闸时间；2）重合闸时间:3）分、合闸的同相不同期性与最大不同期性：4）弹跳时间与真空开关弹跳次数；5）开关开距及开关超行程，合闸过冲行程，分闸反弹幅值：6）刚分、刚合速度；7）分、合闸最大速度：8）分、合闸平均速度;9）显示、打印速度一距离曲线；10）操作电流曲线2、主要技术指标，1）时间测量同时可测量断口数:W12个测定过程整定时间：06秒辨别率:0.01ms2）开关开距、开关超行程、弹跳幅度测量量程：25Omnl辨别率：0.01mm3）测量误差时间测量误差：±1%行程测量误差：±lmm4）速度测量范围：020ms5）内置电源输出电压：20V220V误差：1%6）工作条件工作电压：C220V±10%频率：50HZ功耗：60w运用环境温度：040。C运用环境湿度：90%体积：400×350×200mm3重量：7kg3、术语定义刚合速度：开关合（闸）过程中，动触头与静触头接触瞬间的运动速度。注：测试有困难时，常以刚合前IOmS内的平均速度表征。刚分速度：开关分（闸）过程中，动触头与静触头分别瞬间的运动速度。注：测试有困难时，常以刚分后IomS内的平均速度表征。二、面板介绍面板布置图图3面板时间测试端口:o:图4断口A4图5断IJ接线面板左上角插座（图4）为时间测试端口。将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪器A相B相C相。接线如图5。公共端插口连接测试线至各相断口动触头（动触头相互短路连接汇合）。约定：Al端口对应端口安装传感器。沟通电源输入ONOFF图6电源开关请用本公司供应的电源线连接到仪器侧面的电源插口，打开电源开关仪器便可以正常工作，如连接好后仪器不能工作请检查保险税。电源要求：现场沟通电源应符合220V±10%,50Hz工频电源。运用时最好将仪器接地。直流电源操作：开机后可在界面中测试仪选项里选择内电源或外电源，如选择内电源触发则由本仪器合闸限制或分闸限制供应正电源，公共端供应负电源（如图7）,如选择外电源则本仪器不供应电源,而由外部供应电源。设定好后，相应的电源指示灯会亮。合闸控制Closing分闸控制Opening公共端Common警告WARNlNG1.外置电源时，公共端接K*.WMflUMUmil”1lC0M8OoCMCtK*.2、内置电源时，公共除接K-.Whtfluse11temlPmonconnectK".3、内置电源时，系统直送电源断开.Wbenuseinternalpower,systmDCsourceturn4.图7操作端口外电源O内电源OExternalPowerInternalPower图8电源指示灯警告：1、外置电源时，电源接K+02、内置电源时，电源接K-。3,内置电源时，系统直流电源断开。采样尺介绍：图9采样器将配件中的采样传感器接口一端接到采样输入（如图9）O采样支架安装见“采样尺安装二储能接口介绍：图10DC输出在界面中测试仪选项里选择内电源后，设定输出直流电压大小，打开空气开关，则上面的+,-孔中输出当前设定的曳流电压。该部件可以用来给高压开关的电机充电。每次充能完成后，最好关掉空气开关。功能键介绍：复位图11按键熨位按钮：重新启动仪器。旋转鼠标：可使光标移至须要操作项或修改选中项，本仪器的屏幕操作都只需一个鼠标完成。左转：光标向左或向上移动。右转：光标向右或向下移动。按下：进入选中选项。备注：一般都是鼠标转动一下移一位，只有在曲线图里选中分析选项时是移动鼠标一下就H动朝那个方向移，直到鼠标转回。三、仪器操作说明1、合闸试验：仪器操作项以中文菜单形式显示，采纳人机对话方式进入所选项,开机后显示屏显示图12：Jl空开关六期化说开美默口伏壬历史数落式通讯日Wma2007年10月1BOCeto0分图12一级菜单首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13）,此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源，还需设置输出多少电压OV到220V之间：其次顶：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，假如没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。测试仪选项内的设定均能自动保存，就是说假如下次开机还是这个设定就不须要改动了真空开关六氟化晴开关断口状态平均速度刚台分速度XB1I800冽,tl离行罢历史数据2S讯日期时闫合阐试验纳礴重合阐试聆低电压试裳2007年10月1日OOffJOO分图13二级菜单然后就可以选择二级菜单中的合闸试验进行合闸试脸。设置试验最大时间，比如开关合闸时间也许在20OmS内，我们可以设置0.3S,这样就可以节约时间，仪器不用等待采样过长时间。点击运行，就会进入如图18所示界面。图18合闸运行中假如没有错误的话就会进入结果显示画面，但是假如继电器或开关没动作就会出现如图19,20所示提示:gM空开关六意化需开关叫口状右历史教努rc三日晒回位日设置2S3S(Mffi0250»平均速度寸&比例8X用合分速度慌舞覆续电量衣萨ZOTT年】。月I日OOBfM图19继电器错误<三tt-金压开美动忡惶嬴试他033M空开关大事化e畀美KQVtS历史Mi'R÷.8幽泪仪旧嘏平均遑&行q比E8«期会分设倒殿Wff开美和心i¾i¾<伊铲Sr20SKo月I日0C!85图20开关借误2、分闸试验:仪器操作项以中文菜单形式显示，采纳人机对话方式进入所选项，开机后显示屏显示图12；首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13）,此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪第：仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源还需设置输出多少电压OV到220V之间；其次项：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，假如没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。测试仪选项内的设定均能自动保存，就是说假如下次开机还是这个设定就不须要改动了。GKC-306司压开关劫特性真主开关六氟化债开关断口伏态历史数第FCifiifl日期时间仪线设置疆亘收隹感解025OM平均速度行程比例00%刚台分速度噩：分闸后航里台14试驻低甯更2007年10月1日OCeT00»图13二级菜单然后就可以选择二级菜单中的分闸试验进行分闸试验，设置试验最大时间，比如开关分闸时间也许在20OmS内，我们可以设置0.3S,这样就可以节约时间，仪器不用等待采样过长时间。点击运行，就会进入如图18所示界面,假如没有错误的话就会进入结果显示画面，但是假如继电器或开关没动作就会出现如图19,20所ZK提不：3、重合闸试验：仪器操作项以中文菜单形式显示，采纳人机对话方式进入所选项，开机后显示屏显示图12；首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13）,此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源，还需设置输出多少电压OV到220V之间；其次项：选择内外触
