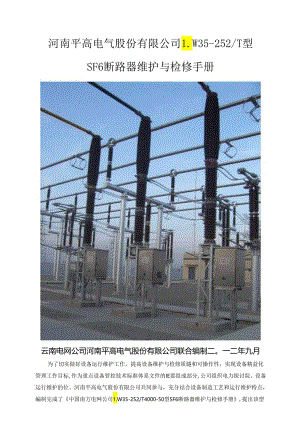

河南平高电气股份有限公司1.W35-252/T型SF6断路器维护与检修手册云南电网公司河南平高电气股份有限公司联合编制二。一二年九月为了切实做好设备运行维护工作，提高设备维护与检修质燧和可操作性，实现设备精益化管理工作目标,作为重点设备管控技术标准体系文件的IE要组成部分,公司组织电力探讨院、设备运行维护的位、河南平高电气股份有限公司共同参与，充分结合设备制造工艺和运行维护特点，编制完成了中国南方电网公司1.W35-252/T4000-50型SF6断路器维护与检修手册,提出该型设备在日常巡察、预防性试验、检修各个环节的技术要求和实施方法，以有效指导各单位该型断路港的维护与检修工作。前a2目录3第一章适用范阚及引用文件I第一节适用范困I其次节引用文件I其次章技术参数表2第三章维护、检修周期及项目6第一节维护项目及周期6其次节小修项目及周期12第三节大修项目及周期13第四章维护及检修打算工作第一节不停电维护项目要求其次节停电维护项目要求第三节小修雄妒项目要求第四节大修维护项目要求第八节打算工作第六节.停电维护及小修危急点及预控措施第七节停电维护及检修工作流程第五章维妒及检修质量标准第一节不停电维护陋呆标准其次节停电维护质量标准第三节小修质量:标准第四节大修成不标准第六章河南平高电气股份。限公司相关资料性附录.附录-常见回避以及相关说明网录二SF6宓度维电器说明附录三时间维电器整定说明附录四E5CSZ温度限制器整定说明附录五1.W35-252T操动机构二次原理图附录六断路器机械特性的测试附录七常用备品备件网录八弹,操作机构携本操作指两附录九1.W35-252T装配时各部件的主要调整尺寸附录十1.W35252T分合闸线圈更换方法附录十一低值易损件更换周期明细表附录十二1.W35S-252常见故泉类里及说明附录十三1.W35-252T维护措施总表其次章技术参数表序号技术叁数名称出厂标准弁数备注*、般参数1断路器型号1.W35-252/T1000-502极柱的数量3极单断口3操作方式分相操作4工作环境温度c-30+405抗震水平G36海拔高度m10007阳光辐射强度w/k10008凝冰厚度M10额定和保证的性能参数1额定电压kV2522额定绝缘水平a雷电冲击耐受电压（峰值）对地kV1050一一断口间kV1050+200b1分钟工频耐压（有效值）一时地（干，湿）kV460-断口间（干，湿）kV160+1453额定频率Hz504额定电流A40005额定短路开断电流k506额定短时耐受电流kA507额定峰值耐受电流k1258额定短路关合电流（峰值）kA1259额定短时耐受电流持续时间S4序号技术叁数名称出厂标准叁数备注10首相开断系数1.311近区故障开断电流k1.90:45/175:37.512额定线路充电开断电流A160I：额定失步开断电流k12.514额定短路开断电流开断次数次2015额定开断时间IBSW6016分闸时间DlS27±417令闸时间ms95±1518合一分时间ms出厂：40+10：运行55±519分-合时间msW30020分闸速度m/s8.0±0.521合闸速度m/s3.6+0.622拐臂与凸轮间断三1.5±0.223机构拉杆行程mm107+124相间三相不同期a合闸InS5b分闸InS325额定操作循环0-0.3S"C0"3nin-CO26主回路电网HQ60-结构参数1每相断口数12兖套外绝绿爬电距离a对地117812b断口间mm94003灭弧室内的SF6气体压力（20C肯定值）工作气压MPa0.6告警气压MPa0.55序号技术叁数名称出厂标准叁数备注闭锁气压MPa0.524三相断路器中的气体量kg3355F6气体年漏气率%0.3四.操作机构1弹簧操作机构型号CTD1个/相2空载断路器机械操作次数50003合闸钟簧储能电机a工作电压Y/稳态工作电流A/相220/110DC220ACb功率普/相600C储能时间S154合闸线圈a线圈数量1b工作电压丫/电流A/直流电因Q220/2.5/88Q±5%DC110/4.8/23O±5%JC牢拳动作电压范用85%110%Un5分闸线圈a线圈数量2b工作电压”电流A/直流电阻。220/2.5/88Q±5*DC110/4.8/230+5%DCC牢靠动作电压范围65%120%Un(最低动作电压30%及以下不动作6加热元件a工作电压V220ACb持续投入的灯相100驱潮C带温控开关的K/相)00加热7防跳要求机构防跳序号技术叁数名称出厂标准叁数备注远方爱护防跳，就地机构防跳8机构箱防护等级IP55H.Si量和尺寸1不含操作机构时的断路器重量kg3X7002操作机构kg3X3503外型尺寸mm13OO×81O×81O4最重件运输质量kg3500第三章维护、检修周期及项目第一节维护项目及周期1、不停电维护项目及周期序号项目要求周期务注1断路港构架检查（构架、基础、接地）断路涔构架接地应良好、累固，无松动、锈蚀。断路器基础无裂纹、沉降。断路落构架螺栓应紧固。协作日常巡察开展。有人值守站每日一次：无人值守站每版一次.2支持炎瓶和灭弧室兖套检查费套表面应无严峻污垢沉积，无破损伤痕，法兰处无裂纹，无闪络痕迹。协作日常巡察开展。有人值守站每日一次：无人值守站每周一次.3断路器本体压力值及SF6气体密度维电器检S1、SF6密度密电器视察窗面清沾，气压指示清楚可见.外观无污物、无损伤痕迹。2、SF6密度维电器与本体连接牢靠，无松动。3、压力值应在0.55Mpa0.65Mpa范围内。并与上次记录的断路端本体压力值进行比对,以提前发觉SF6是否存在泄漏。协作日常巡察开展。有人值守站每日次：无人值守站每周一次。当发觉SF6气体压力低于0.57VPa时,应开展带电补气工作，同时可结合条件开展红外检漏，并在停电维护时启动气密性检查维护措海。4本体分合网指示牌检查开关分合闸指示牌应到位，并与断路器机构位置-祥，无明显松动现象.协作日常巡察开展。有人值守站每日一次：无人值守站每周一次.I、开关操作后应巡察。2、假如开关分合闸指示牌松动，应紧固。5机构箱及汇二次线应无锈蚀、破损、松协作日常巡有人值守站每日序号项目要求周期备注控箱电气元件及二次线检查脱，机构箱内无异味：相关电气元件功能正常。察开展.次：无人值守站每周一次,开上操作后应巡察。6机构箱密封状况检查机构箱密封应良好，达到防潮、防尘要求.协作日常巡察开展。有人值守站每日一次；无人值守站每周一次.7红外测试用红外成像仪检测，检杳断路错与进出线连接部位及灭弧室遵套表面温度无异样。不少于1次/季度。8断路器进出线检查进出线应连接牢拳。非周期项目【、变电站投运前三年雨季后：2、当变电站出现地质沉降。9断路器机构箱底部检查，箱内是否有异味检查断路落机构箱底部是否存在有碎片、异物，检查机构箱内是否有异味。每季度1次。假如发觉机构箱底部存在有碎片、异物或者箱内有异味应杳明缘由。10对机构箱传动部件外观检查机构箱传动部件外观正常，无锈蚀现象。机构连接螺栓无松动、锈蚀现象,机构各轴销外观检查正常。每季度1次.假如发觉传动部件外观异样应查明缘由。如发觉锈蚀在停电维护工作中应启动机构箱密封检查处理工作。11缓冲涔检查枪隹缓冲器有无漏油痕迹，固定轴、夹叉方向、卡圈是否正常。每季度1次。假如发觉级冲器存在港油应查明缘由，并在停电维护工作中联系平高电气启动缓冲器修理工作。12加热器功能加热微功能应正常。每季度1序号项目要求周期备注检查次.13储能指示牌位置检查断路器储能指示牌应位于“已储能”位置。非周期项目。开关操作后应巡察。14机构内螺栓紧固状况检查螺栓应无松动和锈蚀现象,通过螺栓上的标记线识别。协作日常巡察开展有人值守站每日一次：无人值守站每周1次。机庙内螺栓紧固状况检查注：1）不停电维护项目由变电运行人员实施.2）变电检修专业人员应开展专业巡察，周期为1次/年,对于特殊设番（运行年限较长,缺陷多发设备）应增加至2次/年.2、停电维护及试验项目与周期序号项目要求周期备注1支持瓷瓶和灭弧室兖套枪含、清洁克套表面应无污垢沉枳，无破损伤痕,无闪络痕迹.开展兖套清洁工作。1）结合停电预试开展。2）积污严峻的可考虑开展带电或停电清沽。2本体及支架螺栓检查螺栓应无松动和锈蚀现象.按力矩要求对断路器本体及支架连接螺栓进行紧固。结合停电预试开展。3断路器操作机构传动箱检查检杳分合闸指示牌及连杆应正常，并依据力矩要求紧固相关螺栓。结合停电预试开展。4SF6气体压力节点及回压力报警及闭锁网路应功能正常“压力额定值:0.6QMPa结合停电预试开展。序号项目要求周期备注路检查压力报警值:0.55MPa压力闭锁值:0.52MPU5机构箱及汇控箱电气元件检查各电气元件应紧固良好.功能正常.并结合机构箱及汇控箱电气元件检查可完成以下试验：断路器二次回路绝缘电阻测试，结合停电预试开展。6缓冲器检杳分闸缓冲器应无渗漏油及螺栓松动的现象，假如存在渗漏油应对缓冲器进行更换。结合停电预试开展。7脱扣装置检杳断路器脱扣装置应正常，无锈蚀、松动现象，电磁铁间隙应正常，并结合脱扣装置的检查调整可完成以下试验：1）分合闸线圈直流电阻：2）分、合闸电磁铁的动作电压;3）断路器的时间参数。结合停电预
