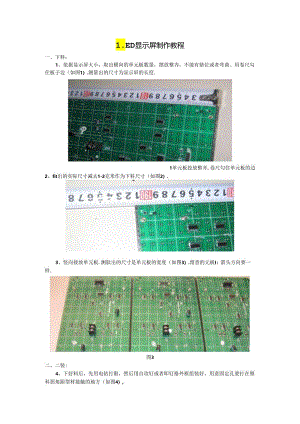

1.ED显示屏制作教程一、下料：1、依据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。用卷尺勾住板子边（如图1）.测量出的尺寸为显示屏的长度.1单元板投放整齐,卷尺勾住单元板的边2、fit出的实际尺寸减去1-2克米作为下料尺寸（如图2）.3、竖向接放单元板.测肽出的尺寸是单元板的宽度（如图3）.留意的元板I：箭头方向要一样.图3二、二装:4、下好料后，先用电钻打眼，然后用自攻钉或者即钉格外框组装好，用意固定孔要打在塑科拐角跟型材接触的地方（如图4）,图45、框子组袋好后，将小元板上横向、竖向谛头各依据同一个方向摆放整齐留意刑头杵定要完全一样）。把固定用的钢柱或者底铁拧到单元板最两边的螺丝上（如图5）。图S6、符摘向的单元板用排线连到一起,留意排线不要蝴转,不能辅描（如图6）.两头的7、连接电源战。红正黑负，单元板上VCC为正，GND为他。肯定要细致检杳正负不能接反，否那么会烧坏单元板或者其他部件。一般三到四块板子为一羽并联接到一起，引出正负两个接头.往开关电源的相应输出端接（如图7）,具体接法后而有具体说明.图78、固定幅铁。单元板拧上俄铁后，依据框体的相应宽度截好所要用的岚铁。将腐铁用自攻打或者柳钉固定到框体上（如图8,图9）.曲意刚刚磁铁拧在单元板最边上的螺纹上,是为了两块单元板用一根扁帙（如图10）一般应先将一侧的扁铁都打眼固定好后,再打另一侧的眼，打眼时要将框休往一起挤，这样做出来的框体不会走形.图9固定向铁图8打眼图IO9、全部扁铁固定好后,用吸尘器将屏居反面的铝屑，灰尘等吸干净（如图II）。残留的铝屑可能引起短路烧坏单元板或其他部件.图Il10.接电源.图12.半户外的地元板一股九块用一个5V4OA的电源.电源上有三组输出11,接电源时像图中一样引出一:祖规图中接线的方法毡为了降低每组规上的负数,实际制作中应参照图中的接法。图12Ih先将电源固定到定体上.保证全部的接头的长度体上接到电源上（如图13）.12、开关电源上,IJN两个接线柱是沟通220输入端：=央屏体接地端.此处的线干腌接解体上：COM是5V负极：+V班5V正极,将单元板上的抵川1线接到此处即可（如图14）,图1413、连接限制卡。1.ED显示屏的数据从屏幕正面存，均是从右往左传送。限制I：部固定在屏售的右偏.在最右（W的扁铁上打好眼,拧好铜柱,用相宜大小的鳏税将限制卡固定好.留意限制卡不要干脆跟金属接触中间可以垫上木板.果料板等绝缘物（如图15）.限制卡上的数据输出先不要接到单元板上。图1514、限制卡上的电源要从开关电源上干脆引线,不能通过单元板再把线接到限制卡上.正负极不能接错（如图16）.图1615.将全部开关电源的22()输入并联到一起,并引出一个插头作为屏幕的电源怆入(如图17).图1716、细致检变电源战在没有按反或者松动的，确定没问题后.插上电源插头,黄如全部电源指示灯都亮证明电源线接的没问题.假如行电源指示灯不亮或者发觉有日烟、着火的现软要马上切断电源线，检查电源及接税,17、电源正常后，将限制卡上的数据输出级接到显示屏以右边的一列单元板的数据输入上。用意数据战的方向要正确。假如正常显示，显示屏显示就没有问题了。图1818、显示正常后，在如邦附带的光盘里安装妣斯2021操作软件.设宽好解博参数.
