plc试题及其答案.docx

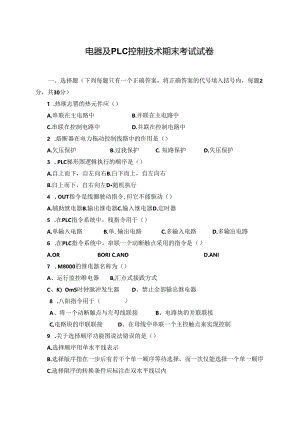

电器及PLC控制技术期末考试试卷一、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2 分，共30分）1 .热继志罂的热元件应（）A.串联在主电路中B.并联在主电路中C.串联在控制电路中D.并联在控制电路中2 .烙断器在电力拖动控制线路中的作用是（）A.欠压保护B.过我保护C.短路保护D.失压保护3 . PLC梯形图逻辑执行的顺序是（）A.自上而下，自左向右B.白下而上，自左向右B.臼上而下，自右向左D随机执行4 . OUT指令是线圈驶动指令,但它不能驱动（）A.辅助继电器B.输出继电器C.输入继电器D.定时器5 .在PLC指令系统中，栈指令用于（）A.单输入电路B.单.输出电路C.多输入电路D.多输出电路6 .在PLC指令系统中，串联一个动断触点采用的指令是（）A.ORBORI C.ANDD.ANI7 . M8000的继电器名称为（）A、运行监控维电器B,汇点式接践方式C、K）OmS时钟脉冲发生器D、禁止全部输出继电器8 .八阳指令用于（）A、将一个动断触点与左母线联接B、电路块的并联联接C,电路块的申联联接D、在母线中串联一个主控触点来实现控制9 .关于选择顺序功能图说法错误的是（）A.选择顺序用单水平线表示B.选择版序指在一步后有若干个单一顺序等待选择，而一次仅能选择一个单一顺序C.选择限序的转换条件应标注在双水平线以内D.选择瞅序的转换条件应标注在单水平线以内10 .可以对计数器、定时器、数据寄存器中内容清零的指令是（）A. SETB. PLS C. RST D. PLF11 .与STL触点相连的触点应使用指令是（）A. LD 或 U）I B. AND 或 ANl C. OR 或 ORl D. ANB 或 ORB12 .有PLC型号为FX（W-60MR,其中输入点数为36点，则输出地址编号最大为 （）. Y024 B. Y027 C. Y028 D. Y03613 .把线圈额定电压为220V的交流接触器线图误接入38OV的交流电源上会发生的 问题是：（）A、接触器正常工作B.接触器产生强烈震动C.烧毁线圈 D、烧毁触点14 .中间继电器的电气符号是：（）Ax SBB. KTC、KAD、KM15 .下列对PLC软维电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确二、判断题（下而各题正确的在括号内划4错误的在括号内划x每题2分，共20 分）I、电腑式交流接触器的铁心端面上必须安装一个铜制的短路环（< ）2,产生电弧的条件是：A、在大气中断开电路B、被断开电路的电流超过某一数值 C,断开后加在触点间隙两端电压超过某一数值（在122OV之间）（）3、交流接触器在火弧装置损坏的情况卜.也可以使用。（）4、安装刀开关时，刀开关在合闸状态下手柄应该向上,不能倒装和平装，以防止闸 刀松动落卜时误合闸。（）5、一般情况卜.，速度继电器有两对常开触点和两对常闭触点，当电动机带动其转子 向某方向运行达到某转速时，有对常开触点接通，常用触点断开，所以速度继电版 可以用于电机的制动控制。（）6、PIa的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（）7, PlC的输出线圈可以放在梯形图逻辑行的中间任意位理.（）8、PIc的软继电器编号可以根据需要任意编写.（）9,在绘制电气元件布置图时,重加大的元件应放在下方，发热量大的元件应放在上 方.（）10、在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。（）三、问答题（每题IO分，共30分）L简述下列电路的工作过程。Il L7 3 ? ? ?kmJ ) r" swn制"一O-H>L KM3KT'<M> hiiWM2,如图所示梯形图，试根据XO的波形图来画出YO的波形图.3、指出下面梯形图中的错误（在错误处用A、B, C标明，不用改正）。四、分析题（10分）如图所示三相异步电动机正反转电气原理图，请将（b）图的模拟实物接线图补画完五、综合题（10分）设计一个小型的PLC控制系统，实现对两台出动机顺序控制。要求电动机Ml比电动 机M2晚12S启动，两台电动机同时停机,电动机M2有过载保护,请根据PLC控制的I/O 接线图画出梯形图。-0-°加玄NWOXGZiILf-ZOOA11 L了上 7 CoAZC8：MSIOOX- U 您/1的电器及PLC控制技术期末考试答案一、选择题.（每题2分，共20分）1、A 2、C 3、A 4、C 5、D 6、D 7、A 8. C 9. C 10、CIk A 12, B 13、C 14、C 15、A二、判断题。（每题2分，共20分）I、4 2、 3、X 4, 5、 6、X 7、X 8、X 9, 10、三、问答题。（每题IO分，共40分）1、接通电源，按下正转启动按钮SB2,正转接触器KMl的线图得电工作，其常开 辅助触点闭合实现自锁，电机开始正转，其常闭辅助触点断开，使反转接触器KM2的线 圈不能得电而不能工作（即实现互锁）：松开SB2,正转接触器KMl也能继续工作。在 KMI工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KMl的线圈断 电而停止工作，即电机停止正转；同时反转接触器KM2的线圈得电开始工作，其常开辅 助触点闭合实现自锁，常闭辅助触点断开使KMl无法得电工作（即实现互锁），电机开 始反转；松开SB3,反转接触器KM2也能继续工作。在电机正转或反转过程中如果按下 停止按钮SBl,相应接触器线圈失电停止工作,电机停止运转。（如果该电路出现短路, 则熔断器FUl迅速熔断而切断电路电源：如果电机过载，则热继电器的常闭触点断开而 切断相应接触器线圈的电源，达到电机过我保护的目的。）2,略3、共5处错误，分别见卜图A、B、C、D、E处（答对一条得2分）四、分析题。（每画对1条得2分）'2 Ll f02 五、综合题（K）分）
