建筑制图与识图7(平面图).ppt

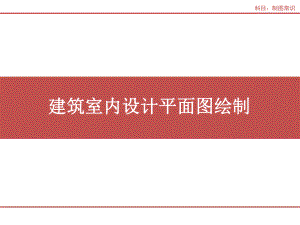

科目：制图常识建筑室内设计平面图绘制建筑室内设计平面图绘制科目：制图常识建筑室内平面布置图绘制步骤：建筑室内平面布置图绘制步骤：科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识建筑装饰平面图的形成？建筑装饰平面图的形成？科目：制图常识（1）假设一个水平剖切平面沿着略高于窗台的位置对建筑进行剖切，将上面部分挪走，作剩余部分的水平投影图；（2）用粗实线绘制被剖切的墙体、柱等建筑结构的轮廓；（3）用细实线绘制各房间内的家具、设备的平面形状；（4）用尺寸标注和文字说明的形式表达家具、设备的位置关系和各表面的饰面材料及工艺要求等内容。科目：制图常识建筑装饰平面图雨有哪些内容？建筑装饰平面图雨有哪些内容？科目：制图常识 建筑装饰平面图包括总平面图、平面布置图、建筑装饰平面图包括总平面图、平面布置图、平面尺寸图、地面装饰图、索引图等。平面尺寸图、地面装饰图、索引图等。（1）表明原有建筑平面图中柱网、承重墙、主要轴线和编号；标明装饰设计变更过后的所有室内外墙体、门窗、管井、电梯和各种扶梯、楼梯、平台和阳台等。房间的名称应注全，并标明楼梯的上下方向。（2）标明固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设及其他固定装饰配置和部分的位置。（3）标注装饰设计新发生的门窗编号及开启方向，对家具的橱柜门或其他构件的开启方向和方式也应予以表示。（4）标注各楼层地面、楼梯平台的标高；标注索引符和编号、图样名称和制图比例。科目：制图常识总平面图总平面图（1）总平面图应能全面反映各楼层平面的总体情况，包括家具布置、陈设及绿化布置、装饰配置和部品布置、地面装饰、设备布置等内容。（2）在图样中可以对一些情况作出文字说明。（3）标注索引符号且一层要标注指北针。科目：制图常识平面布置图平面布置图（1）家具布置图：应标注所有可移动的家具和隔断的位置、布置方向、柜门或厨门开启方向，同时还应能确定家具上摆放物品的位置，如电话、计算机、台灯、各种电气等。（2）卫生洁具布置图：此图在规模较小的设计中可以和家具布置图合并。一般情况下应标明所有洁具、洗涤池、上下水立管、排污孔、地漏、地沟的位置，并标明排水方向、定位尺寸和其他必要尺寸。（3）绿化布置图：此图在规模较小的设计中可以与家居布置图合并。一般情况下应标明所有绿化、小品等位置，定位尺寸和其他其他必要尺寸，并有必要文字说明。（4）电气设施布置图：一般情况下应标明所有灯具、电话、网络、开关的位置，定位尺寸，控制线路走向布置，并有必要文字说明。（5）防火布置图：按照防火规范，在平面图中标注防火门位置，并有必要文字说明。（6）如果楼层平面较大，可就一些房间和部位的平面图纸单独绘制局部放大图，同样也应符合以上规定。科目：制图常识平面尺寸图平面尺寸图（1）标注装饰设计新发生的室内外墙体、室内外门窗洞口和管井等定位尺寸、墙体厚度洞口宽度与高度尺寸、门窗编号。（2）标注设计新发生的楼梯、自动梯、平台、台阶、坡道等的定位尺寸，设计标高。（3）标注固定隔断、固定家具、装饰造型、台面、栏杆的定位尺寸和其他必要尺寸。科目：制图常识地面装饰图地面装饰图（1）标注地面装饰材料的种类、色彩、品名、拼接图案、不同材料的分界线。（2）标注地面装饰的定位尺寸、标准和异形材料的单位尺寸、节点构造索引。（3）标注地面装饰的嵌条、台阶和梯段防滑条的定位尺寸、材料做法或节点构造索引。索引图索引图注明索引符号编号，必要时增加文字说明帮助索引。科目：制图常识建筑室内设计顶棚图绘制建筑室内设计顶棚图绘制地面材质填充及图样参考地面材质填充及图样参考（1）图例线一般用细实线表示，线型间要均匀、疏密适度。（2）若表达同类材料不同品种时，应在图中附加必要说明。（3）若因图形小，无法用图例表达，可采用其他方式说明。（4）需要自编图例时，编制方法可按已设定的比例，以简化的方式画出所示实物的轮廓线或剖面，必要时辅以文字说明，以避免与其他图例混淆。科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识某别墅的建筑装饰施工图为例（墙厚某别墅的建筑装饰施工图为例（墙厚240mm）1，选比2，细实线画出主体结构、标注开间、门洞尺寸、轴线3，将房间内实测尺寸逐一标出，尺寸线采用细实线4，画出各功能房间家具、陈设、隔断、绿化的形状位置科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识
