CAD建筑平面图.ppt

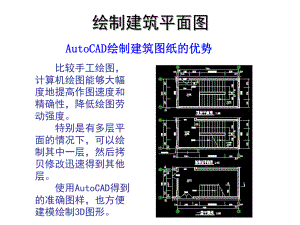

AutoCADAutoCAD绘制建筑图纸的优势绘制建筑图纸的优势比较手工绘图，计算机绘图能够大幅度地提高作图速度和精确性，降低绘图劳动强度。 特别是有多层平面的情况下，可以绘制其中一层，然后拷贝修改迅速得到其他层。 使用AutoCAD得到的准确图样，也方便建模绘制3D图形。 需要解决的几个问需要解决的几个问题题1 1、比例问题；、比例问题；2 2、线型确定；、线型确定；3 3、分层问题；、分层问题；4 4、作图顺序。、作图顺序。 CAD CAD绘图中往往直接采用绘图中往往直接采用1:11:1的比例来绘制图样，的比例来绘制图样，图纸比例由出图时候决定。图纸比例由出图时候决定。解决方法：根据出图比例套用不同大小的图框。解决方法：根据出图比例套用不同大小的图框。 好处：同一个图形可以用在不同比例的多个图纸中。好处：同一个图形可以用在不同比例的多个图纸中。如何确定作图比例关于比例关于比例解决方法一：解决方法一： CADCAD绘图中全部直接采用细线绘制，利用不同的图层设置为不同绘图中全部直接采用细线绘制，利用不同的图层设置为不同的颜色，打印出图时候将不同的颜色设置为不同的宽度打印即可。的颜色，打印出图时候将不同的颜色设置为不同的宽度打印即可。解决方法二：解决方法二： 使用使用PLINEPLINE指令直接定义各条线条的宽度，画出固定宽度的线，指令直接定义各条线条的宽度，画出固定宽度的线，类似于手工绘图。缺点是当改变出图比例时候将会影响到出图线条类似于手工绘图。缺点是当改变出图比例时候将会影响到出图线条的宽度，故并不常用。的宽度，故并不常用。建筑图纸中用不同宽度的线条来表达不同的内容。建筑图纸中用不同宽度的线条来表达不同的内容。如何确定图线线型（一）关于线条的宽度关于线条的宽度解决方法一：解决方法一： 利用不同的图层设置为不同的类型，例如利用不同的图层设置为不同的类型，例如centercenter层设置线型为层设置线型为“DOTE”,DOTE”,绘制线条时候以层为准，线型设为绘制线条时候以层为准，线型设为“BYLAYER”BYLAYER”即随层。即随层。解决方法二：解决方法二： 直接定义各条线条的类型，类似于手工绘图。缺点是难以成批直接定义各条线条的类型，类似于手工绘图。缺点是难以成批修改，故极不常用。修改，故极不常用。建筑图纸中也采用不同类型的线条来表达不同的内容。如何确定图线线型（二）关于线条的类型关于线条的类型解决方法：解决方法： 这是由于线条的内置比例与出图比例不协调造成，使用这是由于线条的内置比例与出图比例不协调造成，使用LTSCALELTSCALE指令，改变线型的比例值，调整到显示正常为止。指令，改变线型的比例值，调整到显示正常为止。由于比例的不同，常常会遇到线型无法辨认的情况，所有的线型看起来都是细实线。如何确定图线线型（三）关于线条的显示关于线条的显示常用图层：常用图层：DOTE DOTE 轴线轴线 线型设置为线型设置为DOTE DOTE 颜色颜色 1 1（正红）（正红）WALL WALL 墙线墙线 线型线型CONTINUOUS CONTINUOUS 颜色颜色 255255（类似白色）（类似白色）COLUMN COLUMN 柱子柱子 线型线型CONTINUOUS CONTINUOUS 颜色颜色 255255（类似白色）（类似白色）WINDOW WINDOW 门窗门窗 线型线型CONTINUOUS CONTINUOUS 颜色颜色 4 4（天青）（天青）STAIR STAIR 楼梯楼梯 线型线型CONTINUOUS CONTINUOUS 颜色颜色 2 2（正黄）（正黄）ROOF ROOF 屋顶屋顶 线型线型CONTINUOUS CONTINUOUS 颜色颜色 4 4（天青）（天青）PUB_TEXT PUB_TEXT 文字文字 线型线型CONTINUOUS CONTINUOUS 颜色颜色 7 7（正白）（正白）PUB_DIM PUB_DIM 尺寸尺寸 线型线型CONTINUOUS CONTINUOUS 颜色颜色 3 3（正绿）（正绿）原则上图层的名字颜色线型内容等全部可以自由定义，建筑图纸中有一些固定通用的图层，为使图纸方便其他人员阅读修改以及与其他软件兼容使用，绘制时候应对这类图层定义予以尊重。建筑图纸中常用图层通用图层通用图层平面图样绘制顺序为：平面图样绘制顺序为： 轴网轴网- -墙柱墙柱- -开洞口开洞口- -插入门窗插入门窗- -其他图线其他图线- -标注尺寸标注尺寸- -标注文字标注文字与手工绘图相仿，使用CAD绘制建筑图样的顺序为：平面图-立面图-剖面图-大样图建筑图纸作图顺序作图顺序作图顺序一、建立轴线 1、设置当前层为轴线图层 2、用直线L命令画一根横线、一根竖线 3、用偏移O命令建立轴网 4、用LTSCALE命令改变点划线的线型比例因子二、画双墙线 1、执行ML命令画双线墙 （1）ML回车 （2）J回车 （3）Z回车 （4）S回车 （5）240回车 （6）根据轴线画双线三、墙线修剪 用MLEDIT命令修剪墙线 如果MLEDIT命令修剪不了，先放在一边修剪完后，用EXPLODE命令分解双线，再用TRIM命令修剪，双墙线一旦被分解就不能用MLEDIT命令修剪了。四、开门窗洞口 1、偏移轴线到指定位置 2、偏移复制轴线成洞口宽度 3、用TRIM命令修剪，形成洞口绘制图框 幅面代号尺寸代号A0A1A2A3A4bl 8411189594841420594297420210297c105a25幅面及图框尺寸（幅面及图框尺寸（mm）绘制图框 绘制矩形（REC）420297； 用偏移命令（O），使矩形往里偏移5个单位（图1）； 用拉伸命令（S），把小的矩形往右拉伸20个单位(图2)；图1图2绘制图框 在较小的矩形的右下角绘制一个14032的矩形，再用直线（L）绘制如图所示尺寸的标题栏（图3）； 标注文字（图3），大的文字高度为8，小的文字高度为4。图3绘制图框 在标题栏上方绘制指北针，圆的半径为12，字母N的高度为7，内接三角形底边宽为3（可用多线绘制），得到图4; 调整线条颜色，外框为蓝色，里面较小的矩形为粉红色，右下角标题栏外框为红色，得到图5,可以用图块存盘命令（W）将图框作为块保存（命名为A3）。图4图5 注意：绘图时结构图严格按照1：1的比例进行绘制，绝对不能将结构图进行缩放；只能将图框进行放大。图框放大的比例结构长度与图框边长的比值图框放大的比例结构长度与图框边长的比值3.1设置绘图环境 图层设置3.2绘制轴线 设置绘图界面，有时新建或打开的绘图界面很小，可以通过视图-缩放-全部来进行设置，或通过命令Z（缩放）-选技选项A（全部）进行设置。 设置图层轴线轴线为当前层，用直接命令（L）、偏移命令（O）绘制墙体轴线，轴线从上到下间距为5100、1800、5100，从左到右的间距都为3600。3.2绘制轴线 用画圆（C）、文字（DT），给轴线编号，圆圈直径为8或10，数字、字母的高度为7。然后使用SC命令将其放大100倍。3.3绘制墙线 设置图层墙体墙体为当前层 方法一：用多义线（PL）、偏移（O）、修剪（TR）等命令绘制； 方法二：用多线(ML)等 命令绘制（下图）。3.3绘制墙线 将绘制的多线分解（X），然后用修剪（TR）等命令删除多线相交处多余的线条。3.4绘制窗洞线、门洞线 用直线（L）、偏移（O）、修剪（TR）、阵列命令（AR）绘制窗洞线。上下两排窗洞线距离两侧轴线为1050，窗户宽为1500，执行矩形阵列时的行间距为12130，列间距为3600；左边山墙中间的窗户宽为1200。3.4绘制窗洞线、门洞线 用直线（L）、偏移（O）、修剪（TR）、阵列命令（AR）绘制门洞线。中间两排门洞线距离两侧外墙为1180，门的大小为1000，执行矩形阵列时的行间距为1800，列间距为3600；右边山墙中间的门大小为1200。3.4绘制窗洞线、门洞线 用修剪（TR）命令删去窗洞线、门洞线之间多余的墙线。3.5绘制窗线 设置图层门窗门窗为当前层，用直线（L）、阵列（AR）等命令绘制。一个完整的窗线是4条直线，间隔分别为130、120、120。3.6绘制门及开启线 用多义性（PL）、阵列（AR）、镜像（MI）等命令绘制。门可以用宽度为45的多线绘制，中间两排门的大小为1000；侧门2扇，大小为600，正门6扇，大小为840。3.7绘制散水 设置图层O为当前层，用直线（L）、偏移（O）等命令绘制外围的散水。3.8绘制楼梯间设置楼梯图层为当前层，主要应用直线（L）、偏移（O）、修剪（TR）、多义线（PL）等命令。3.9文字标注 设置文字标注样式3.9文字标注 进行文字标注 设置当前层为文字标注，标注文字标注，标注门、窗、标高等，需要绘制或者插入标高符号图块，标高中的控制符为%P。3.10尺寸标注 设置尺寸标注样式（将1：1的相关数据乘以100倍）3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置尺寸标注样式3.10尺寸标注 设置当前层为尺寸标注尺寸标注，用线性标注、连续标注、基线标注等方式标注三道图形尺寸。3.11加入图框 插入图块（I）A3，并将其放大（SC）100倍，移动图框将绘制好的平面图包含于图框中，加上图名“底层平面图”（文字高度为700），下划线(多义线PL绘制)，以及比例尺“1:100”（文字高度为400）。
