枫林绿洲二期G4号楼45单元及商业裙房模板工程施工方案.doc

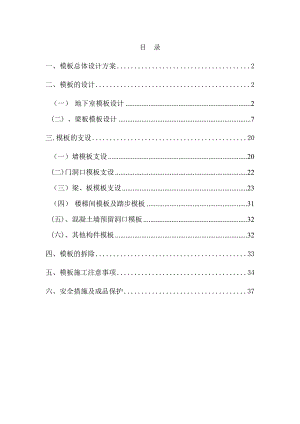

目 录一、模板总体设计方案2二、模板的设计2（一） 地下室模板设计2(二) 、梁板模板设计7三.模板的支设20（一）墙模板支设20(二)门洞口模板支设22（三）梁、板模板支设23（四） 楼梯间模板及踏步模板31(五)、混凝土墙预留洞口模板32(六)、其他构件模板32四、模板的拆除33五、模板施工注意事项34六、安全措施及成品保护37模板工程施工方案一、模板总体设计方案根据主体结构的特点，从成本、质量、工期三个方面考虑，地下结构工程剪力墙模板采用竹胶合板，重量轻，施工速度快；地上结构工程剪力墙模板采用组合钢模板，施工质量好，速度快；现浇梁、板模板采用2440mm×12200mm×12mm 覆膜竹胶合板，梁、板、楼梯部位使用50mm×100mm、100mm×100mm 木方作为龙骨,以满堂钢管脚手架及带有可调式伸缩头的钢管脚手架作为支撑体系施工，即采取“脚手架支撑+早拆支撑头+木龙骨+竹胶合板”的早拆支模方案；门窗套模板采用木面钢角整支散拆方案；楼梯踏步采用敞开式整体一次成型钢模板。二、模板的设计（一） 地下室模板设计1、地下室剪力墙模板(1) 、地下室剪力墙柱模板采用12mm光面多层胶合板作面板，50×100木方做竖肋，2根48钢管做横向龙骨，I4对拉螺栓加固，模板采用企口拼缝，并用双面海绵胶带贴缝，模板组拼后用水泥胶浆将缝嵌批平整。剪力墙柱模板木方竖肋间距小于250mm，作龙骨的木方应用压刨刨直，厚度一致。对拉螺栓间距不得大于400×600mm。地下室外墙有防水要求，采用带止水环的穿墙对拉螺栓。 支模时依据剪力墙柱墨线在墙根部竖向钢筋上焊接同墙板厚度的横向钢筋短头；以控制模板根部位置和几何尺寸。 （2、剪力墙模板安装与拆除注意事项： a.单块模板组拼时，应以墙角模开始，相互垂直的两个方向组拼。这样可以减少临时支撑设置。否则要随时注意变换支撑或增加支撑，以保证墙模处于稳定状态。 b.组拼模板时应注意穿墙螺栓的设置，应按必要的间距有规律设置，不能乱设和漏设，否则将造成大面积胀模。 c.剪力墙模板拆除时间控制在以砼强度能保证砼表面不掉皮，砼棱角不因拆模被破坏为原则，一般控制在2.4N/mm以上。模板操作要文明操作，轻撬轻放，防止损坏模板及砼表面。模板拆除后要及时清理，并刷好脱模剂，以备再用。 （3、剪力墙柱模板安装质量要求： a.模板安装必须垂直、位置标高正确，两端水平一致。 b.模板之间及模板与结构之间的拼缝夹海绵条，必须做到严密不得漏浆。 c.脱模剂必须涂刷均匀。 d洞口必须垂直方正，位置准确。e.拆除大模板时严禁碰撞墙体。对拆下的模板要及时进行清理和保养。如发现变形、开焊，应及时进计修理。(4) 、地下室墙体模板计算a.对拉螺杆的选用根据砼浇筑的实际温度在25左右，剪力墙浇筑速度2.5m/h，采用商品砼，故混凝土对模板产生的侧压力由以下两个公式计算：F=0.22ct012V1/2=0.22×24×(200÷40)×1.20×1.15×2.51/2=57.6KN/m2F=c H=24×3.90=93.6 KN/m2侧压力F取较小值，即F=57.6KN/m2。则压头的有效高度h=57.6÷24=2.4m，式中：F：新浇筑混凝土对模板的最大侧压力（KN/m2）；c: 混凝土的重力密度（KN/m3）；t0: 新浇混凝土的初凝时间（h）。当缺少实验资料时，可采用t0=200/（T+15）计算，T ：新浇混凝土的温度；H：混凝土侧压计算位置至新浇混凝土顶面的总高度（m）；1：外加剂影响系数，掺有缓凝作用的取1.2；2：塌落度影响系数，小于30mm时为0.85，5090时为1.0，110150时为1.15；V：混凝土的浇筑速度(m/h)；h：有效压头高度（m）。倾倒混凝土对垂面产生的水平荷载:采用容积小于0.2m3的运输器具时对垂直模板产生的水平荷载标准值为2KN/m2。对拉螺杆间距0.4m×0.6m。每根对拉螺杆承受的拉力：F=（1.2×57.6+1.4×2）×0.4×0.6=17.26KN选用M14对拉螺杆，其容许拉力为17.8KN17.26KN。满足。b.钢管加固间距的确定选用248×3.5mm的双拼钢管作背楞(主龙骨)，间距a 取400mm。根据地下室墙、柱高，背楞的最大跨度按三跨以上连续梁计算。 按抗弯强度计算背楞的容许跨度b已知：I=2×12.19×104=24.38×104mm4；E=2.1×105N/mm2W=2×5.08×103=10.16×103mm3；f=215N/ mm2；=3mm；F=57.6KN/m2。则 b=（10fW/F·a）1/2 =974mm，取b=600mm按挠度计算公式计算跨度b:则b= 4150EI/F·a =1000mm ，取b=600 mmc木楞加固间距的确定选用50mm×100mm的木枋作次龙骨，间距a 取200mm。根据墙柱高，按三跨以上连续梁计算。 按抗弯强度计算背楞的容许跨度b木楞的截面特征： W=bh2/6=50×1002/6=8.33×104(mm3) ；I= bh3/12=50×1003/12=4.17×106(mm4) ；f=13.5N/ mm2；=3mm；F=57.6KN/m2。则容许跨度 b=（10fW/F·a）1/2 = 988mm，取b=600mm。按挠度计算公式计算跨度b:则b= 4150EI/F·a =1182mm ，取b=600 mm。d.验算竹胶合板 竹胶合板强度验算，计算取板宽1m。M=0.1qL2=0.1×57.6×2002×10-6=0.23KN.mW=bh2/6=1000×10×10/6=16667mm3= M/ W= 0.23×106 /16667= 13.80N/mm280.0 N/mm2 (静曲强度)强度满足要求验算竹胶合板刚度= qL4/（150×0.9EI）=L/250I= bh3/12=1000×103/12=8.3×104(mm4)L=（150×0.9EI/250q）1/3L= 369mm200mm，满足(二) 、梁板模板设计现浇梁板模板的支撑系统用48×3.5钢管搭设脚手架，立杆高度应按室内净空高度确定，并配600mm长调节丝杠早拆头，模板支撑满堂架。满堂架立杆应按梁及墙位置布局，梁下立杆排距不得大于800mm，板下立杆排距不得大于1000mm，并根据梁轴线尺寸进行调整。满堂架水平杆纵横设置二三道。顶模板的拆除，要求砼强度达到设计强度100以上方可进行，对上部承受施工荷载时应适当进行加固。拆模时，操作人员应站在安全处，以免发生不安全事故。待该片模板拆除后方准将模板、配件及支架等运出堆放，拆下的模板和配件，严禁抛扔，要有人接应传递，按指定地点堆放，并作到及时清理、维修和涂刷好隔离剂，以备待用。1 、梁模板的设计梁模板采用竹胶合板，支撑体系采用钢管，间距500mm。竹胶合板设计强度和弹性模量可采用以下数据：f v =10N/mm2（顺纹抗压）；f v =1.4N/mm2（顺纹抗剪）；f m =13N/mm2（抗弯）；E =9,000N/mm2（弹性模量）图2-22 梁模板搭设示意图假设竹胶合板密度为5kN/m3a、底模板验算（底模系两根100mm×100mm 的木方和竹胶合板组合而成，经换算可以折合为（100+12）/2×0.85（折减系数）=47.6mm 木板，故取木板厚度为45mm。、抗弯强度验算荷载：底模自重：5×0.045×0.25×1.2=0.06kN/m混凝土自重：24×0.25×0.6×1.2=4.32kN/m钢筋荷载：1.5×0.25×0.6×1.2=0.27kN/m振捣混凝土荷载： 2×0.25×1.2=0.6kN/m合计： q1=5.25kN/m乘以折减系数，则q = q1 ×0.9=5.25×0.9=4.73kN/m抗弯承载力验算：底模下钢管间距为500mm，立杆间距500mm，是个等跨多跨连续梁，考虑到模板下木方长度有限，故按四等跨计算。按最不利荷载布置计算：弯矩系数： k m =-0.121；剪力系数kv =-0.620；挠度系数=0.967。则，M = k m · qI2 =-0.121×4.73×0.852=-0.414kN·m=-0.414×106N·m= M / W =0.414×106/( bh2 /6)=0.414×106×6/ bh2=0.414×106×6/250×452=2484/400=4.91N/mm2 f m =13N/mm2所以符合设计要求。注：b 为梁的计算宽度。、抗剪强验算：V = q1 ·KV =-0.620×4.73×0.85=2.49kN则剪应力： =3V/2bh=3×2.49×103/2×250×45=747/2250=0.33 N/mm2 f v =1.4 0N/mm2所以符合设计要求。、挠度验算荷载不包括振捣混凝土荷载，则q1 =4.65kN/m，q= q1 ×0.9=4.19kN/m= KW ·q1 4/100 EI =0.967×4.19×5004/(100×9×103×1/12×250×453)=1762/1709=1.03mm = L /400=600/400=1.50mm所以符合设计要求。、侧模板验算：1）荷载计算设延安地区夏季日平均气温为30°C，则1=1.2， 2 =1.0，V =2m/h,则侧压力： F1 =0.22 rct012V1/2=0.22×24×（200/30+15）×1.2×1×21/2=39.82kN/m2F2 =c ·h =24×0.75=18kN/m2取二者较小值，即F2 =18kN/m2乘以分项系数： F =18×1.2=21.6kN/m2振捣混凝土产生的荷载；4kN/m2乘以分项系数：4×1.4=5.6kN/m2以上两项荷载合并：21.6+5.6=27.2kN/m2根据立杆间距500mm 的条件，则线荷载为：27.2×0.5=13.6kN/m乘以折减系数，则q =13.6×0.9=12.24N/m、抗弯强度验算：仍按四等跨计算，其中Km 、K v 、K w 与上述相同；同理，侧模板也按45mm木板折算。则，M = Km qI2 =-0.121×12.24×5002=370.3×103N·mm= M / W =370.3×103×6/500×452=22,218/10,125=2.19N/mm22.19N/mm2 f m =13N/mm2所以符合设计要求。、抗剪强度验算V =0.620 qI =0.620×12.24×500=3,794N=3.794kN剪应力： =3V /2bh =3×3794/2×500×45=11.382/45=0.253N/mm2 v f =1.4 N/mm2所以符合设计要求。、挠度验算取侧压力F =21.6kN/mm2，化为线荷载21.6×0.5=10.8kN/m乘以折减系数， q =0.9×10.8=9.72kN/m=0.967 4 qI /100 EI=0.967×9
