杭氧和院住宅工程一标段塔吊基础施工方案书.doc

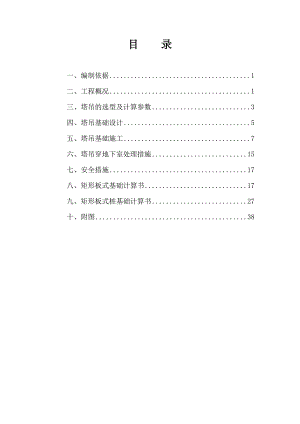

目 录一、编制依据1二、工程概况1三、塔吊的选型及计算参数3四、塔吊基础设计5五、塔吊基础施工7六、塔吊穿地下室处理措施15七、安全措施17八、矩形板式基础计算书17九、矩形板式桩基础计算书27十、附图38一、编制依据l 施工图纸l 某某住宅项目岩土工程勘察报告l 塔吊使用说明书QTZ80型塔式起重机使用说明书QTZ63型塔式起重机使用说明书l 本公司质量、安全、环境、健康管理体系文件l 本方案编制过程中所涉及的国家或行业规范、规程、标准、图集有（包括但不限于）：建筑结构荷载设计规范 GB50009-2012建筑地基基础设计规范 GB50007-2011建筑地基基础工程施工质量验收规范 GB50202-2002混凝土结构工程施工质量验收规范 GB50204-2002(2011修订)塔式起重机砼基础工程技术规程 JGJ/T187-2009二、工程概况1、工程名称：某某住宅工程一标段2、建设单位：某某某某房产开发有限公司3、勘察单位：某某勘察设计研究院有限公司4、设计单位：某某省建筑设计研究院5、监理单位：某某省工程咨询有限公司6、施工单位：某某建设集团有限公司7、建设地点：某某街道103省道北面8、结构形式：地下室部分为框剪结构，多层主体为框架结构，高层主体为框剪结构。9、建设规模：某某住宅一标工程位于某某街道103省道北面，总建筑面积为.89平方米，地上住宅建筑面积.42平方米，半地下室建筑面积12343.54平方米，地下室建筑面积30569.93平方米。本工程分为1#17#、23#31#和46#楼二十七个单体工程，其中1#17#楼为地上6层框架结构住宅，除10#11#楼区域外下部均为整体一层框架结构地下室，建筑高度17.4米；46#楼为地上5层框架结构物业用房，建筑高度17.7米；23#27#楼为地上18层框剪结构住宅，建筑高度52.2米；28#、29#楼为地上14层框剪结构住宅，建筑高度41.7米；30#、31#楼为地上12层框剪结构住宅，建筑高度35.9米。本工程建筑等级为二级，建筑场地类别为二类，设计使用年限为50年，安全等级为二级，建筑抗震设防为丙类，抗震6度设防，人防为甲类6级，屋面防水等级为一级，地下防水等级底板、侧墙为二级，顶板为一级，防火类型为二类；耐火等级为一级。10、地质概况：依据某某住宅项目岩土工程勘察报告，该建筑物场地上部主要为第四系残坡积层的粉质粘土、含角砾粉质粘土、含粉质粘土角砾，下部为风化基岩。具体分析评价如下： 素填土（层顶标高17.8462.75m，层厚0.403.50m）,松散状，性质较差，分布在场地表层，不宜直接利用；层粉质粘土（层顶标高21.6353.64m，层厚1.806.20m），可塑状，工程力学性质较好，可作为轻型建筑物的天然地基； 层含角砾粉质粘土（层顶标高17.1361.16m，层厚0.409.30m），硬可塑状，工程力学性质较好，可作为轻型建筑物的天然地基；层含粉质粘土角砾（层顶标高27.7359.74m，层厚0.309.50m），中密状，工程力学性质较好，可作为轻型建筑物的天然地基；-1层全风化凝灰岩（层顶标高23.0258.54m，层厚0.5016.40m），工程力学性质较好，局部分布，可作为轻型建筑物的天然地基；-2层强风化凝灰岩（层顶标高14.2462.37m，层厚0.7024.30m），工程力学性质较好，可以作为桩基础持力层；-3层中风化凝灰岩（层顶标高2.6957.34m，该层未打穿），工程力学性质较好，可以作为桩基础持力层；-2层强风化砂岩（层顶标高48.2951.05m，层厚0.801.20m），工程力学性质较好，可以作为桩基础持力层-3层中风化砂岩（层顶标高47.0950.25m，该层未打穿），工程力学性质较好，可以作为桩基础持力层；三、塔吊的选型及计算参数1、塔吊选型本工程选用QTZ80或QTZ63型塔吊10台，无地下室的单体楼根据工程现场实际情况拟定塔吊位置，整体地下室区域结合地下室桩位布置图拟定塔吊布置位置（详见塔吊基础布置图）及基础埋深。塔吊自由高度为40.5米m。（注：多层结构的塔吊高度均在独立高度内，不必附墙，18层房屋的塔吊在10层和15层楼面处分别进行附墙，14层房屋的塔吊在11层楼面进行附墙，12层房屋的塔吊在10层楼面进行附墙。）2、塔吊计算参数某某建机QTZ80(ZJ5710)塔式起重机参数：1 技术性能表额定起重力矩tm80起升高度m倍率独立式附着式=240.5121.5（160）=440.560最大起重量t6工作幅度m最小幅度2.5最大幅度57/55/52/50/45起升机构倍率24起重量t1.533366速度m/min80408.540204.3电机功率kW24/24/5.4回转机构回转速度r/min0.6电机功率kW2×2.2牵引机构牵引速度m/min40/20电机功率kW3.3/2.2顶升机构顶升速度m/min0.5电机功率kW5.5工作压力MPa20总功率 kW31.7（不含顶升机构电机）工作温度 2040工作风速m/s顶升工况工作工况非工作工况最高处8最高处20020米36/20100米42 /大于100米462、起重性能表幅度R(米)倍率Qmax（吨）Rqmax（米）20253035404550555757324.6732.952.381.971.661.431.231.081.03613.453.82.922.351.941.631.41.21.05155325.41332.462.041.731.481.281.13613.843.933.032.432.011.71.451.251.150328.88332.872.392.031.751.53615.6824.553.522.842.3621.721.545329.9332.992.492.121.83616.224.733.662.962.462.091.8某某建机QTZ63(ZJ5510)塔式起重机1 、技术性能表额定起重力矩tm63起升高度m倍率独立式附着式=240.5121.5（140）=440.560最大起重量t6工作幅度m最小幅度2.5最大幅度55/50/45起升机构倍率24起重量t1.533366速度m/min80408.540204.3电机功率kW24/24/5.4回转机构回转速度r/min0.6电机功率kW2×2.2牵引机构牵引速度m/min40/20电机功率kW3.3/2.2顶升机构顶升速度m/min0.5电机功率kW5.5工作压力MPa20不含顶升机构电机总功率 kW 31.7 工作温度 2040工作风速m/s顶升工况工作工况非工作工况最高处8最高处20020米36/20100米42 /大于100米462、起重性能表幅度R(米)倍率Qmax（吨）Rqmax（米）202530354045505555323.82432.832.281.881.581.361.181.136133.652.82.251.851.551.331.151.150326332.532.11.781.531.33614.1574.043.112.52.071.751.51.345326.28332.562.131.81.55614.34.093.152.532.11.771.52四、塔吊基础设计1、塔吊定位本工程共设置10台塔吊。1#、2#、4#塔吊位于A区地下车库，3#、5#塔吊位于B区地下车库，塔吊基础顶标高同地下室底板顶标高。1#塔吊位置位于（2-29）与（Y-19）/(Y-20)轴线之间，其坐标值为X=.161，Y=.604。2#塔吊位置位于(X-4)/(X-5)与（Y-2）/（Y-3）轴线之间，其坐标值为X=.101，Y=.304。4#塔吊位置位于（Xa-5）/(Xa-6)与（Ya-7）/(Ya-8)轴线之间，其坐标值为X=.175，Y=.327。B区地下车库3#塔吊位置位于（X-1）/（X-2）与（Y-4）/（Y-5）轴线之间，其坐标值为X=.941，Y=.004。5#塔吊位置位于（X-8）/(X-10)与(Yb-6)/(Yb-7)轴线之间，其坐标值为X=.378，Y=.470。6#塔吊位置位于30#楼(2)与（H）轴线交界处向外移4500mmm，其坐标值为X=.638，Y=.798。7#塔吊位置位于26#楼（14）与（K）轴线交界处向外移4500mm，其坐标值为X=.385，Y=.646。8#塔吊位置位于25#楼（2）与（H）轴线交界处向外移4500mm，其坐标值为X=。817，Y=.738。9#塔吊位置位于23#楼（2）与（H）轴线交界处向外移4500mm，X=.072，Y=.826。10#塔吊位置位于10#楼（29）与（F）轴线交界处向外移4000mm，其坐标值为X=.217，Y=.373。2、塔吊基础标高本工程的塔吊基础垫层底标高、垫层厚度、基础高度、基础顶标高详见下表：序号塔吊垫层底标高（m）垫层厚度(mm)基础高度(mm)基础顶标高(m)11#23.85100125025.2022#23.85100125025.2033#23.85100125025.2044#23.85100125025.2055#23.85100125025.2066#30.15100125031.5077#36.15100125037.5088#36.15100125037.5099#36.151001250
