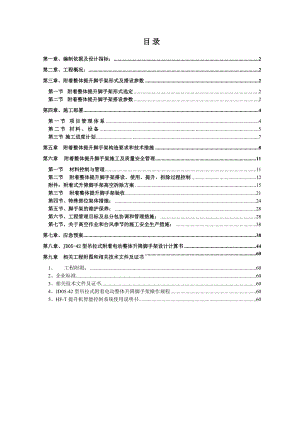

目录第一章、编制依据及设计指标：2第二章、工程概况：2第三章、附着整体提升脚手架形式及搭设参数2第一节 附着整体提升脚手架形式选定2第二节 附着整体提升脚手架搭设参数2第四章、施工部署4第一节 项目管理体系4第二节 材料、设备5第三节 施工进度计划7第五章 附着整体提升脚手架构造要求和技术措施8第六章附着整体提升脚手架施工及质量安全管理11第一节材料控制与管理11第二节附着整体提升脚手架搭设、使用、提升、拆除过程控制12附件：附着式升降脚手架高空拆除方案15第三节附着整体提升脚手架验收21第四节、特殊部位架体措施：24第五节、脚手架的维护保养：28第六节、工程管理目标及总分包协调和管理措施：28第七节、关于高空作业和台风季节的施工安全生产措施：38第七章、应急预案38第八章、JD05-42型吊拉式附着电动整体升降脚手架设计计算书44第九章 相关工程附图和相关技术文件及证书601、工程附图：602、企业标准603、相关技术文件及证书604、JD05-42型吊拉式附着电动整体升降脚手架操作规程605、HF-T提升机智能控制系统使用说明书60某某体育中心项目工程附着整体提升脚手架专项施工方案第一章、编制依据及设计指标：1、现行国家、行业、地方的相关法律法规、标准、规范、规程及规范性文件1.1、 建筑施工工具式脚手架安全技术规范 JGJ2022010 1.2、建设施工附着式升降脚手架管理暂行规定建建（2000）2301.3、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）1.4、建设现场临时用电安全技术规范JGJ46-20051.5、混凝土结构工程施工质量验收规范GB5024-20021.6、建设施工高处作业安全技术规程JGJ80-911.7、建筑施工安全检查标准JGJ59-20111.8、高层建筑混凝土结构技术规程JGJ3-20101.9、建筑工程施质量验收统一标准GB50204-20011.10、建筑结构荷载规范GB50009-20011.11、建质（2009）87文件危险性较大的分部分项的工程安全管理办法1.12、施工现场安全防护用具及机械设备使用监督管理的通知2、本工程所提供的建施、结施图、设计机位平面布置图3、企业标准（附后）4、附着整体提升脚手架科学技术成果鉴定证书（附后）第二章、工程概况：1、工程名称：某某体育中心项目工程2、工程概况：位于某某市余杭区世纪大道。建筑面积，主楼地上39层，标准层层高3.2米，建筑标高137.25米，工程为框剪结构。3、建设单位：某某置业有限公司4、设计单位：某某建筑设计有限公司5、监理单位：某某工程监理有限公司6、总承包施工单位：某某建设有限公司7、附着电动升降脚手架施工单位：某某俊达建筑安装工程有限公司第三章、附着整体提升脚手架形式及搭设参数第一节 附着整体提升脚手架形式选定本工程附着电动升降脚手架型号：JD05-42型吊拉式附着电动整体升降脚手架。第二节 附着整体提升脚手架搭设参数1、搭设参数项目性能指标备注机位布置50台主楼50台（东架为29台，北架为21台）架体总高14.6米满足四个楼层施工架体桁架宽度0.8 米内立杆离墙间距0.4 米立杆纵距1.6米步距1.85米8步单元自重34T防外倾、防下坠装置数量3个/机位防外倾、防下坠装置间距一个楼层高防坠制动最大滑移15附着支点直线跨度5.6米导轨跨度相同附着支点折线跨度4.4米荷载设计结构施工，二层作业面。每层不超过3kN/ 装饰施工，三层作业面。每层不超过2kN/ 最大施工荷载34T穿墙螺栓直径27吊重座数量1个/机位承载吊环直径27每次升/降高度1个楼层3.2米 电动葫芦10T×6米升降速度9/min第四章、施工部署第一节 项目管理体系1、 项目组织机构2、质量、安全生产管理体系职务姓名上岗证编号安全员架子工班长架子工架子工架子工架子工架子工架子工架子工3、人员职责范围序号职务姓名职责范围1总负责2安检负责4工地技术负责5架子班长6安全员7架子工第二节 材料、设备1、附着整体提升脚手架主要材料配置：项目部提供材料计划表工程名称：某某体育中心项目工程序号名 称单位数量备 注1钢管6m根5432钢管5.6m根873钢管5m根204钢管4.4m根65钢管4.2m根666钢管4m根1267钢管3.8m根608钢管3.6m根1269钢管3.4m根4810钢管3.2m根7211钢管2.8m根612钢管2.6m根4813钢管2.4m根7814钢管2.2m根4815钢管2m根12016钢管1.8m根29217钢管1.6m根1218钢管1m根42019十字扣件个800020对接扣件个150021活动扣件个120022密目安全网6m×1.8m张22023竹脚手片0.8m×1.0m张15007步满铺24竹脚手片0.8m×1.2m张12007步满竖25底部密封板1.2m×2m块10526机位口封板块5027主电源电缆线25×5芯米12028主电源电缆线16×5芯米12029接地线6×100m卷130扎丝18#卷1010公斤/卷31油漆（15公斤）桶10按实际需要32油漆刷把2033废机油公斤10附着升降脚手架单位提供材料计划表工程名称：某某体育中心项目工程序号名 称规 格单位数量备 注1承力架套502水平桁架连接杆详见杆件表根15223水平连接铁板块504竖向框架（单法栏）长1850×宽800片505竖向框架（双法栏）长1850×宽800片2506竖向底部框架长1850×宽800片507吊重座个508提升吊杆根509防倾、防坠器(新）套15010斜拉杆（旧）套5011垫片100×100×10块19012穿墙螺栓M27×500 套3213穿墙螺栓M27×400 套1614穿墙螺栓M27×350 套15215穿墙螺栓M27×350 套50每个机位底部用16紧固螺栓M16×50套330017紧固螺栓M14×50套2200主框架连接用18紧固螺栓M12×10×20套720主框架连接用19紧固螺栓M27×70套16连接牛腿用20紧固螺栓M27×70套50机位拉杆加长板用21电动葫芦10T台5022手拉葫芦1T台223手拉葫芦2T台224扎带5×300、400包425电缆线1.52×3+2芯米根据实际计算26电控电箱台227黄油公斤1028传感器套5029传感器信号箱只5030卸扣（大号）只100连接传感器用31加长块300×100×10块50机位拉杆用32牛腿540mm只1633彩条布3m×25m卷2第三节 施工进度计划1、搭设前负责人召集全体人员开会、学习、理解施工方案，进行安全技术交底。2、施工计划：施工计划表（某某.10-某某.10）时间主楼某某.10进场、提升架搭设第4层顶部起某某.11提升架搭设完毕、检测、第一次提升某某.12提升第6层9层某某.01提升第10层12层某某.3提升第13层15层某某.4提升第16层19层某某.5提升第20层23层某某.6提升第24层27层某某.7提升第28层31层某某.8提升第32层33层、高空停留某某.9高空停留某某.10高空停留某某.11拆除退场备注开工时间以总包进度调整，施工计划根据实际施工进度调整。第五章 附着整体提升脚手架构造要求和技术措施1、纵向水平杆搭设：纵向水平杆宜采用对接扣件连接，亦可采用搭接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设在同步或同跨内，且在水平方向错开的距离不应小于500mm，各接头中心至主节点的距离不宜大于纵距的1/3。搭接长度不应小于1m。等距离设置且间距不大于300mm。2、横向水平杆搭设；横向水平杆应作为纵向水平杆的支座，用直角扣件固定在立杆上。3、脚手板：、本工程采用由毛竹制作的竹笆，底步使用建筑施工模板作为封板。架体搭设一层楼后，应尽快铺设底部木板。铺设方法：首先在底部每隔800mm左右用12号铅丝绑扎一木方，木方截面尺寸80×100mm，长度根据机位离墙距离确定使木方端头距外墙100mm。同时在底部内外弦杆上用扣件扎好同样长钢管，钢管端头扎一个纵向水平杆。木方端头应搁在水平杆上，并用铅丝扎牢，然后在木方上钉木板，木板缝隙要求不超过2mm。底部木板采用对接平铺，接头处必须与水平杆上的枕木钉牢。、每步脚手架满铺脚手片，竹脚手片采用对接平铺或搭接铺设，四角应用18号铅丝可靠的固定在纵向水平杆上，严防倾翻。作业层端部脚手片探头长度应100mm，其两端均应与支承杆可靠地固定。、每步架外侧安装0.6m高挡脚杆和1.2m高的扶手杆，架体每隔2步设一道250mm挡脚板。、在爬架第四步处，架体内侧与建筑结构表面之间安装一道木板隔离，防止上面施工物件坠落伤人。（第四步处木板隔离应根据实际楼层高度做出调整）、架体底部用木板全封闭，距建筑物100mm空隙，底部用木板再次封闭兜底，杜绝任何物件下落。与墙空隙
