机电装备公司新建厂房工程施工组织设计.doc

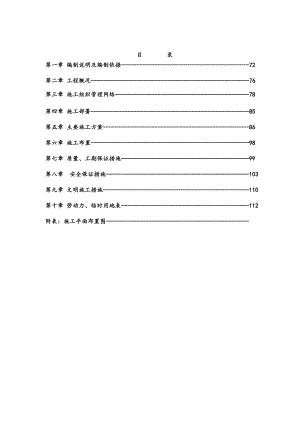

目 录第一章 编制说明及编制依据-72第二章 工程概况-76第三章 施工组织管理网络-78第四章 施工部署-85第五章 主要施工方案-86第六章 施工布置-98第七章 质量、工期保证措施-99第八章 安全保证措施-103第九章 文明施工措施-110第十章 劳动力、临时用地表-112附表：施工平面布置图-第一章 编制说明及编制依据 1、 依据大同煤矿集团机电装备力泰有限责任公司编制的大同煤矿集团机电装备力泰有限责任公司新建第二联合厂房工程招标文件（TMGCZBLT-2013-02）。1、 机械工业第六设计研究院有限公司大同煤矿集团机电装备力泰有限责任公司新建第二联合厂房设计图纸 1）同煤矿集团机电装备力泰有限责任公司 厂区改造建设项目 第二联合厂房 结构4218-301-12-12 2）大同煤矿集团机电装备力泰有限责任公司 厂区改造建设项目 第二联合厂房 建筑4218-301-11-15 3）同煤矿集团机电装备力泰有限责任公司 厂区改造建设项目 第二联合厂房 暖通4218-301-13-1 4）大同煤矿集团机电装备力泰有限责任公司 厂区改造建设项目 第二联合厂房 给排水4218-301-14-12 5）大同煤矿集团机电装备力泰有限责任公司 厂区改造建设项目 第二联合厂房 电器4218-302-22-19 3、某某省第十地质工程勘察院2012年9月编制的<同煤集团机电装备力泰公司新建装配、喷砂、喷漆车间岩土工程勘察报告> 4、依据大同煤矿集团机电装备力泰有限责任公司新建第一联合厂房工程现场实际踏勘情况编制。 5、主要选用法律法规、规范标准、行业规范、规程 1）有关法律法规类别 名 称备注国家中华人民共和国建筑法中华人民共和国环境保护法中华人民共和国计量法建设工程施工现场管理规定建设工程质量管理条例中华人民共和国合同法建设工程安全生产管理条例中华人民共和国安全生产法中华人民共和国劳动法中华人民共和国招标投标法 2）、主要选用国家规范、标准序号规范、标准编号规范、标准名称1 GB50300-2001 建筑工程施工质量验收统一标准2 GB50202-2011 建筑地基基础工程施工质量验收规范3 GB50203-2011 砌体工程施工质量验收规范4 GB50204-2011 混凝土结构工程施工质量验收规范5 GB50207-2002 屋面工程质量验收规范6 GB50208-2012 地下防水工程质量验收规范7 GB50209-2010 建筑地面工程施工质量验收规范8 GB50210-2002 建筑装饰装修工程质量验收规范9 GB50303-2011 建筑电气工程施工质量验收规范10 GB50205-2001 钢结构工程施工质量验收规范11 GB50242-2002 建筑给水排水及采暖工程施工质量验收规范3）、主要选用的行业规范、规程名 称编 号1JGJ79-2012建筑地基处理技术规范2JGJ18-2012钢筋焊接规程3JGJ103-2008塑料门窗安装及验收规程4JGJl82012钢筋焊接及验收规程5JGJ462005施工现场临时用电安全技术规范6JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范7JGJ33-2012建筑机械使用安全技术试验规程4）、主要选用的地方规程、标准名 称编 号1DBJ04-214-2004某某省建筑工程施工资料管理规程2DBJ04-226-2003某某省建筑工程施工质量验收规程5）、主要选用图集序号图集编号图集名称111G101-1混凝土结构施工图平面整体表示 法制图规则和构造详图211G101-3混凝土结构施工图平面整体表示 法制图规则和构造详图399D（07）501-1建筑物、构筑物防雷设施安装411G329-1建筑物抗震构造详图5JGJ120-99建筑桩基技术规程6 GB50021-2001 岩土工程勘察规范7JGJ106-2003建筑基桩检测技术规范803G322钢筋混凝土过梁9 02SG614框架结构填充小型空心砌块墙体结构构造1099D（07）501-1建筑物、构筑物防雷设施安装1111G329-1建筑物抗震构造详图6）、有关安全文明施工的标准化文件。类别名 称编 号1JGJ59-2011建筑施工安全检查标准2DBJ04-253-2007某某省建筑工程施工安全管理标准3同煤经安【2012】150号同煤矿集团公司安全生产委员会建筑施工专业委员会监督管理实施细则4同煤经安【2012】151号号建筑施工安全标准化实施细则7）、宏远公司企业质量管理文件 同煤经安 【2012】152号同煤集团公司建筑施工质量管理办法 公司文件宏远公司企业管理制度宏远公司安全生产管理制度宏远公司安全文化建设HY-SC-2008AOQEO管理手册HY-CX-01-2008AO文件控制程序 6、我公司质量保证体系管理文件及施工作业指导书有关安全文明施工的标准化文件。第二章 工程概况一、项目名称：大同煤炭集团机电装备力泰有限责任公司厂区改造建设项目，第二联合厂房建设地点：某某大同建设单位：大同煤炭集团机电装备力泰有限责任公司建设规模及分类：本项目为大型工业建筑建筑高度：13.85m本工程设计使用年限50年，结构形式为钢结构。防火类型：戊类厂房，耐火等级为二级。抗震设防烈度：7度（0.15g）屋面防水等级：级二、总平面位置及标高：2.1该建筑的总平面位置及室内设计标高±0.000所对应的绝对标高详见总平面布置图，室内外高差300.2.2各层标注标高为建筑完成标高，屋面标高为结构面标高。三、墙体工程3.1厂房1.2m以下外墙采用厚蒸压粉煤灰砖，强度等级为MU10，M7.5混合砂浆砌筑。1.2m以上为金属波纹夹芯板墙体（100厚玻璃丝绵+内外钢板）。3.2墙身防潮层：所有一层墙体在标高-0.060处做20厚1:2水泥砂浆（内加相当于水泥重量3-5的（防水剂）若在此标高为钢筋混凝土构造下为砌石构造时可不做），室内地坪变化处防潮层应重叠设置，在高地差埋土一侧墙身做防潮层，如埋土侧为室外，还应刷1.5厚聚氨酯防水涂料。3.3外墙面上门窗洞口、钢筋混凝土雨篷、线条等的阳角均做滴水线，滴水为成品。3.4门窗洞口过梁：均做钢筋混凝土过梁、详结施。构造柱详结施，碰建筑门窗应调整位置。3.5墙体留洞见建施和设备专业图纸，预留洞过梁见结施说明,砌筑墙留洞待管道设备安装完毕后，用C20细石混凝土填实。四、外墙外粉1（所有1.2m以下外墙，详见立面标注）贴20厚蘑菇石板材（专业粘贴剂粘结）10厚聚合物抗震砂浆，两次成活（压入两层耐碱加强型玻纤网格布）D单层50厚B1级挤塑聚苯乙烯泡沫塑料板保温层（专业粘结剂点贴，锚固件锚固，5个/平方米）专用聚合物砂浆结合层（专用粘结剂点贴）15厚1:3水泥砂浆（内掺防水剂）找平刷建筑胶水泥浆一遍，配合比为建筑胶：水=1:4五、内墙内墙1：涂料内墙面（用于车间内1.2m以下砖墙内墙面）05J909内墙6A，面刷高级乳白色合成树脂内墙乳胶漆六、地面地面1：金刚砂耐磨地面（车间装配、拆解工段地面承载8t）砼基层强度达标后面撒金刚砂耐磨骨料（通道颜色为尼罗绿色，工作区为浅灰色，通道线为黄色）150厚C20混凝土垫层内配6双向钢筋200300厚级配碎石，压实系数大于0.95地基承载力特征值fak>100KPa素土夯实 第三章 施工组织管理网络3、1施工管理组织1、本工程所配备的项目管理人员及整建制的作业班级，在此基础上进行优化配置，职责明确、责任到位。从而一方面在本工程施工中能得心应手，对本工程的施工特点、难点等相当清楚，能可靠地确保本工程的进度、质量、安全、文明施工等目标。 2、本工程体量较大，分布范围较广，需管理及配合、协调的各分部分项工程较多，对管理人员在数量上、专业上给予了全面的、足够的、科学的配置，做到了对口管理、职责明确、责任到位，克服了出现管理盲区、因管理内容繁重而力不从心、管理不对口以及责、权、利不协调等管理通病，也消除了浮于表面管理、多头管理、互相扯皮以及缺乏责任心等管理弊病，从而从根本上满足了确保本工程进度、质量、安全、文明施工等目标的要求。3、建立由项目经理领导、项目技术负责人、施工员为中间控制、各施工管理人员具体实施的三级管理系统，形成一个横向从施工工序到各分部分项工程、纵向从项目经理到作业班组的网络管理体制，建立以安全、质量、进度、文明施工为中心环节、以专业管理和监督检查管理相结合的科学管理体制。3、2岗位管理主要职责1、项目经理职责：（1）主持项目部全面施工管理，负责项目部“人、材、物”统一协调，并对工程的质量、进度（工期）、安全、成本和文明施工等全面负责。（2）参与制定施工组织设计、总体进度计划、土建施工进度计划、各质量控制点计划、落实进度、质量、安全、文明施工等保证措施。（3）严格履行工程承包合同，组织编制项目的年、月（或周）进度计划
