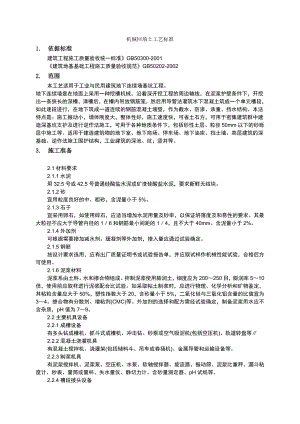

机械回填土施工施工工艺.doc

机械回填土工艺标准1. 依据标准建筑工程施工质量验收统一标准GB50300-2001 建筑地基基础工程施工质量验收规范GB50202-2002 2. 范围本工艺适用于工业与民用建筑地下连续墙基坑工程。 地下连续墙是在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构，工业建筑的深池、坑；竖井等。 3. 施工准备 2.1材料要求 2.1.1水泥 用32.5号或42.5号普通硅酸盐水泥或矿渣硅酸盐水泥，要求新鲜无结块。 2.1.2砂 宜用粒度良好的中、粗砂，含泥量小于5%。 2.1.3石子 宜采用卵石，如使用碎石，应适当增加水泥用量及砂率，以保证坍落度及和易性的要求。其最大粒径不应大于导管内径的16和钢筋最小间距的14，且不大于40mm。含泥量小于2%。 2.1.4外加剂 可根据需要掺加减水剂、缓凝剂等外加剂，掺入量应通过试验确定。 2.1.5钢筋 按设计要求选用，应有出厂质量证明书或试验报告单，并应取试样作机械性能试验，合格后方可使用。 2.1.6泥浆材料 泥浆系由土料、水和掺合物组成。拌制泥浆使用膨润土，细度应为200250目，膨润率510倍，使用前应取样进行泥浆配合比试验。如采取粘土制浆时，应进行物理、化学分析和矿物鉴定，其粘粒含量应大于50%，塑性指数大于20，含砂量小于5%，二氧化硅与三氧化铝含量的比值宜为34。掺合物有分散剂、增粘剂(CMC)等。外加剂的选择和配方需经试验确定，制备泥浆用水应不含杂质，pH值为79。 2.2主要机具设备 2.2.1成槽设备 有多头钻成槽机、抓斗式成槽机、冲击钻、砂泵或空气吸泥机(包括空压机)、轨道转盘等 2.2.2混凝土浇灌机具 有混凝土搅拌机、浇灌架(包括储料斗、吊车或卷扬机)、金属导管和运输设备等。 2.2.3制浆机具 有泥浆搅拌机、泥浆泵、空压机、水泵、软轴搅拌器、旋流器、振动筛、泥浆比重秤、漏斗粘度计、秒表、量筒或量杯、失水量仪、静切力计、含砂量测定器、pH试纸等。 2.2.4槽段接头设备 有金属接头管、履带或轮胎式起重机、顶升架(包括支承架、大行程千斤顶和油泵等)或振动拔管机等。 2.2.5其他机具设备 有钢筋对焊机，弯曲机，切断机，交、直流电焊机，大、小平锹，各种扳手等。 2.3作业条件、 2.3.1在工程范围内钻探，查明地质、地层、土质以及水文情况，为选择挖槽机具、泥浆循环工艺、槽段长度等提供可靠的技术数据.。同时进行钻探，摸清地下连续墙部位的地下障碍物情况。 2.3.2按设计地面标高进行场地平整，拆迁施工区域内的房屋、通讯、电力设施以及上下水管道等障碍物，挖除工程部位地面以下m内的地下障碍物。施工场地周围设置排水系统。 2.3.3根据工程结构、地质情况及施工条件制定施工方案，选定并准备机具设备，进行施工部署、平面规划、劳动配备及划分槽段；确定泥浆配合比、配制及处理方法，编制材料、施工机具需用量计划及技术培训计划，提出保证质量、安全及节约等的技术措施。 2.3.4按平面及工艺要求设置临时设施，修筑道路，在施工区域设置导墙；安装挖槽、泥浆制配、处理、钢筋加工机具设备；安装水电线路；进行试通水、通电、试运转、试挖槽、混凝土试浇灌。 4. 操作工艺3.1工艺流程(图3.1) 图3.1多头钻施工及泥浆循环工艺  3.2导墙设置 3.2.1在槽段开挖前，沿连续墙纵向轴线位置构筑导墙，采用现浇混凝土或钢筋混凝土浇 3.2.2导墙深度一般为12m，其顶面略高于地面50100mm，以防止地表水流入导沟。导墙的厚度一般为100200mm，内墙面应垂直，内壁净距应为连续墙设计厚度加施工余量(一般为4060mm)。墙面与纵轴线距离的允许偏差为±10mm，内外导墙间距允许偏盖±5mm，导墙顶面应保持水平。 3.2.3导墙宜筑于密实的粘性土地基上。墙背宜以土壁代模，以防止槽外地表水渗入槽内。如果墙背侧需回填土时，应用粘性土分层夯实，以免漏浆。每个槽段内的导墙应设一溢浆孔。 3.2.4导墙顶面应高出地下水位1m以上，以保证槽内泥浆液面高于地下水位0.5m以上，且不低于导墙顶面0.3m。 3.2.5导墙混凝土强度应达到70%以上方可拆模。拆模后，应立即将导墙间加木支撑至槽段开挖拆除。严禁重型机械通过、停置或作业，以防导墙开裂或变形。 3.3泥浆制备和使用 3.3.1泥浆的性能和技术指标，应根据成槽方法和地质情况而定，一般可按表3.3.1采用。 泥浆性能指标表3.3.1 项目性能指标检查方法一般地层软弱土层密度 粘度 胶体率 稳定性 失水量 pH值 泥皮厚度 静切力(1min) 含砂量1.041.25kgL 1822s >95% <0.05gcm3 <30mL30min <10 1.53.0mm30min 1020mgcm2 <4%8% 1.051.30kgL 1925s >98% <0.02gcm3 <20mL30min 89 1.01.5mm30min 2050mgcm2 <4% 泥浆密度秤 500700mL漏斗法 100mL量杯法 500mL量筒或稳定计 失水量仪 pH试纸 失水量仪 静切力计 含砂量测定器  注：1.密度：表中上限为新制泥浆，下限为循环泥浆。一般采用膨润土泥浆时，新浆密度控制在1.041.05；循环程中的泥浆控制在1.251.30；对于松散易坍地层，密度可适当加大。浇灌混凝土前槽内泥浆控制在1.151.25，视土质情况而定； 2.成槽时，泥浆主要起护壁作用，在一般情况下可只考虑密度、粘度、胶体率三项指标； 3.当存在易塌方土层(如砂层或地下水位下的粉砂层等)或采用产生冲击、冲刷的掘削机械时，应适当考虑，泥浆粘度，宜用2530s。 3.3.2在施工过程中应加强检查和控制泥浆的性能，定时对泥浆性能进行测试，随时调泥浆配合比，做好泥浆质量检测记录。一般作法是：在新浆拌制后静止24h，测一次全项(含砂量除外)；在成槽过程中，一般每进尺15m或每4h测定一次泥浆密度和粘度。在槽结束前测一次密度、粘度；浇灌混凝土前测一次密度。两次取样位置均应在槽底以上200mm处。失水量和pH值，应在每槽孔的中部和底部各测一次。含砂量可根据实际情况测定。稳定性和胶体率一般在循环泥浆中不测定。 3.3.3泥浆必须经过充分搅拌，常用方法有：低速卧式搅拌机搅拌；螺旋桨式搅拌机搅拌；压缩空气搅拌；离心泵重复循环。泥浆搅拌后应在储浆池内静置24h以上，或加分散剂膨润土或粘土充分水化后方可使用。 3.3.4通过沟槽循环或混凝土换置排出的泥浆，如重复使用，必须进行净化再生处理。一般采用重力沉降处理，它是利用泥浆和土渣的密度差，使土渣沉淀，沉淀后的泥浆进入贮浆池，贮浆池的容积一般为一个单元槽段挖掘量及泥浆槽总体积的2倍以上。沉淀池和贮浆池设在地上或地下均可，但要视现场条件和工艺要求合理配置。如采用原土造浆循环时，应将高压水通过导管 从钻头孔射出，不得将水直接注入槽孔中。 3.3.5在容易产生泥浆渗漏的土层施工时，应适当提高泥浆粘度和增加储备量，并备堵漏材料。如发生泥浆渗漏，应及时补浆和堵漏，使槽内泥浆保持正常。 3.4槽段开挖 3.4.1挖槽施工前应预先将连续墙划分为若干个单元槽段，其长度一般为47m。每个单元槽段由若干个开挖段组成。在导墙顶面划好槽段的控制标记，如有封闭槽段时，必须采用两段式成槽，以免导致最后一个槽段无法钻进。 3.4.2成槽前对钻机进行一次全面检查，各部件必须连接可靠，特别是钻头连接螺栓不得有松脱现象。 3.4.3为保证机械运行和工作平稳，轨道铺设应牢固可靠，道碴应铺填密实。轨道宽度允许误差为±5mm，轨道标高允许误差±10mm。连续墙钻机就位后应使机架平稳，并使悬挂中心点和槽段中心一致。钻机调好后，应用夹轨器固定牢靠。 3.4.4挖槽过程中，应保持槽内始终充满泥浆，以保持槽壁稳定。成槽时，依排渣和泥浆循环方式分为正循环和反循环。当采用砂泵排渣时，依砂泵是否潜入泥浆中，又分为泵举式和泵吸式。一般采用泵举式反循环方式排渣，操作简便，排泥效率高，但开始钻进须先用正循环方式，待潜水砂泵电机潜入泥浆中后，再改用反循环排泥。 3.4.5当遇到坚硬地层或遇到局部岩层无法钻进时，可辅以采用冲击钻将其破碎，用空气吸泥机或砂泵将土渣吸出地面。 3.4.6成槽时要随时掌握槽孔的垂直精度，应利用钻机的测斜装置经常观测偏斜情况，不断调整钻机操作，并利用纠偏装置来调整下钻偏斜。 3.4.7挖槽时应加强观测，如槽壁发生较严重的局部坍落时，应及时回填并妥善处理。槽段开挖结束后，应检查槽位、槽深、槽宽及槽壁垂直度等项目，合格后方可进行清槽换浆。在挖槽过程中应作好施工记录。 3.5清槽 3.5.1当挖槽达到设计深度后，应停止钻进，仅使钻头空转而不进尺，将槽底残留的土打成小颗粒，然后开启砂泵，利用反循环抽浆，持续吸渣1015min，将槽底钻渣清除干净。也可用空气吸泥机进行清槽。 3.5.2当采用正循环清槽时，将钻头提高槽底100200mm，空转并保持泥浆正常循环，以中速压入泥浆，把槽孔内的浮渣置换出来。 3.5.3对采用原土造浆的槽孔，成槽后可使钻头空转不进尺，同时射水，待排出泥浆密度降 到1.1左右，即认为清槽合格。但当清槽后至浇灌混凝土间隔时间较长时，为防止泥浆沉淀和保证槽壁稳定，应用符合要求的新泥浆将槽孔的泥浆全部置换出来。 3.5.4清理槽底和置换泥浆结束1h后，槽底沉渣厚度不得大于200mm；浇混凝土前槽底沉渣厚度不得大于300mm，槽内泥浆密度为1.11.25、粘度为1822s、含砂量应小于8%。 3.6钢筋笼制作及安放 3.6.1钢筋笼的加工制作，要求主筋净保护层为7080mm。为防止在插入钢筋笼时擦伤槽面，并确保钢筋保护层厚度，宜在钢筋笼上设置定位钢筋环、混凝土垫块。纵向钢筋底端距槽底的距离应有100200mm，当采用接头管时，水平钢筋的端部至接头管或混凝土及接头面应留有100150mm间隙。纵向钢筋应布置在水平钢筋的内侧。为便于插入槽内，利钢筋底端宜稍向内弯折。钢筋笼的内空尺寸，应比导管连接处的外径大100mm以上。 3.6.2为了保证钢筋笼的几何尺寸和相对位置准确，钢筋笼宜在制作平台上成型。钢筋笼每棱边(横向及竖向)钢筋的交点处应全部点焊，其余交点处采用交错点焊。对成型时临时扎结的铁丝，宜将线头弯向钢筋笼内侧。为保证钢筋笼在安装过程中具有足够的刚度，除结构受力要求外，尚应考虑增设斜拉补强钢筋，将纵向钢筋形成骨架并加适当附加钢筋。斜拉筋与附加钢筋必须与设计主筋焊牢固。钢筋笼的接头当采用搭接时，为使接头能够承受吊入时的下段钢筋自重，部分接头应焊牢固。 3.6.3钢筋笼制作允许偏差值为：主筋间距±l0mm；箍筋间距±20mm；钢筋笼厚度和宽目±l0mm；钢筋笼总长度±50mm。 3.6.4钢筋笼吊放应使用起吊架，采用双索或四索起吊，以防起吊时因钢索的
