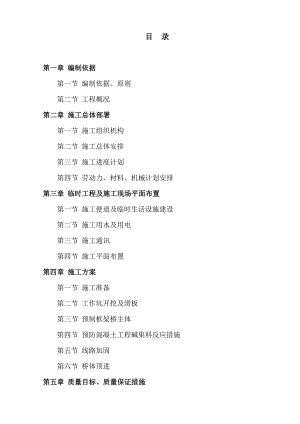

目 录第一章 编制依据第一节 编制依据、原则第二节 工程概况第二章 施工总体部署第一节 施工组织机构第二节 施工总体安排第三节 施工进度计划第四节 劳动力、材料、机械计划安排第三章 临时工程及施工现场平面布置第一节 施工便道及临时生活设施建设第二节 施工用水及用电第三节 施工通讯第四节 施工平面布置第四章 施工方案第一节 施工准备第二节 工作坑开挖及滑板第三节 预制框架桥主体第四节 预防混凝土工程碱集料反应措施第五节 线路加固第六节 桥体顶进第五章 质量目标、质量保证措施第一节 质量目标第二节 质量保证体系第六章 安全目标、安全保证措施第一节 安全目标、安全保证体系第二节 施工安全保证措施第七章 工期保证措施第一节 工期保证方案第二节 保证工期的管理组织机构第三节 工期保证措施第八章 冬季施工保证措施第九章 环境保护保证措施第十章 文明施工保证措施第十一章 附图施工工艺流程图安全保证体系框图质量保证体系框图工程组织机构图施工进度计划表施工平面布置图施工降水平面布置图顶进设备布置图线路加固图第一章 编制说明第一节 编制依据、原则一、编制依据1、某某市公联公司提供的某某北路东北环线铁路立交工程招标文件。2、铁路预算定额及工期定额。3、国家、某某市相关法律、法规及规章。4、某某市公联公司提供的施工设计文件。5、依据现行铁路桥涵施工规范、铁路桥涵验收规范、铁路混凝土与砌体工程施工及验收规范。某某铁路局颁发关于顶进式框架地道桥设计施工若干规定、铁路测量规范。6、施工现场调查（1）施工现场和铁路现况。（2）现场周围的道路、房屋、电源、水源情况。（3）当地气候及周围社会、环境情况。7、以往类似工程施工经验和我单位现有的施工技术水平、管理水平。二、编制原则编制的原则应符合国家及部、市的有关规范及规定，遵循最佳的施工方案、合理的生产安排、严格的安全质量管理，充分考虑人员、物资、机械设备使用合理性。做好施工项目排序，保证重点，统筹安排，按照建筑施工工艺和技术规范，坚持合理的施工程序和施工顺序，采用网络计划技术组织施工，充分利用现有机械设备，提高机械化程度，采用先进的施工技术和科学管理方法，尽量减少暂设工程，合理地储备物资，科学地布置施工场地。第二节 工程概况一、工程概况 1、工程简介某某北路为某某市东部的主要城市道路，西起东大桥路，东至某某区区界与某某路相交。某某北路东北环线铁路立交桥中心里程为东北环线K33+552.23 。公铁中线交角为893°,桥上共有线路六股，自西向东分别为:电厂专用线、东北环线、星双联络线、砖瓦厂专用线、建材厂专用线和烟灰专用线。其中,星双联络线与砖瓦厂专用线中心距为21.4m.东北环线及星双联络线为电气化线路.西侧三条线路为混凝土枕，东侧三条线路为木枕，均为普通线路43kg/m钢轨，其中东北环线、星双联络线为电气化区间。由于东西侧线路不等高,设计为西高东底两个箱体,分别于铁路两侧预制,采用对向顶进施工.立交桥为2-20m钢筋混凝土框构,按斜交正做设计.顶板厚1.0m,底板及中、边墙厚1.05m，刃角悬臂板长4.30m，尾部悬臂板长1.50m，尾墙长3.30m。西侧为1号箱体,顶板顶距电厂专用线轨底0.8m。结构内高6.70m。轴线长31.53m,顶程40.06m,最大顶力KN。东侧为2号箱体,顶板顶距砖瓦厂专用线轨底0.5m，结构内高5.75m.轴线长32.86m,顶程39.96m,最大顶力KN。、工程地质 根据地质报告，桥位处地层除表层为填筑土外均为第四纪冲洪积地层，自上而下为：第一层，填筑土，黄褐色，软塑，中密，厚约0.5-1.2米，含砖块；第二层，砂粘土填土，厚0.8-1.2米，黄褐色，硬塑，含砖渣、灰渣；第三层，砂粘土，西侧箱体基底位于此层，褐黄色，硬塑，含云母、氧化铁及有机质，地基容许承载力为220kpa，其中有部分粘土夹层，东侧箱体基底位于此层，灰色，可塑，中密，含有机质，地基容许承载力为180kpa。再往下为粘砂土、粘土、砂粘土、中砂、卵石互间土层，地基容许承载力均比较高。地下稳定水位为31.59-31.67米，为上层滞水，对混凝土无腐蚀性。本地区地震基本烈度为级，场地土类别及场地类别均为类，土的最大冻结深度为0.8米。3、工程特点及难点（1）由于顶力大，顶程长且地基软弱，方向和高程不易控制，采取两箱对顶，要求保持中线及高程一致比较困难。（2）工地紧靠居民区，场地狭窄，基坑放坡受楼房限制，工作坑边坡必须进行支护。（）地下水位高，须在工作坑周围布置大口井和小井点降水，由于抽水量大，可能引起楼房的沉降，必须采取可靠措施保证建筑物的安全。二、主要工程数量（详见主要工程数量表）工 程 数 量 表（西侧1箱体）序号工 程 项 目 及 规 格单 位数 量备注1主体箱身：C35钢筋砼，抗渗指数P6立米2715钢筋：级 级485502悬臂板、刃角、尾墙、补墙C35钢筋砼，抗渗指数P6立米279.1钢筋：级33492 级28523出入口挡墙：C15混凝土帽石 立米5.5M10浆砌片石墙身及基础立米432碎石垫层立米95挖土（无水）回填渗水土立米162711804工作坑、滑板、后背C15砼（滑板、锚梁、过度段C30砼后背）立米450108.4碎石垫层C20网喷混凝土刷坡立米147.863钢筋：级3055 级16132工 程 数 量 表（西侧1箱体）序号工 程 项 目 及 规 格单 位数 量备注木板（厚30）平米302.5钢板顶进钢料（厚20）92157200I50b工字钢后背桩（112.3m），每米8根根 362 I40b工字钢（深12.0米）根100 拉锚钢筋（25，2根米）锚桩（P43） 700719565 润滑层（机油：滑石粉37厚3）平米1478工作坑挖方（无水） 立米20220 顶进挖土（无水）6.0米立米14654最大顶力总重（220.0m，对顶）KN t/7404 顶程 米 40.06 井点降水系统大口井（降水时间3个月）套口 3205箱体防水层 M10水泥沙浆抹面平米1283 箱体顶面：冷涂防水材料二度平米1283箱体两侧：冷涂防水材料二度平米585C30豆石砼保护层（内设8钢丝网）立米1066钢筋混凝土栏杆（双侧）挡墙栏杆米 43.15×2/12工 程 数 量 表（西侧1箱体）序号工 程 项 目 及 规 格单 位数 量备注钢筋混凝土电缆槽（双孔，30×26单孔）米 43.15×2 7补充石碴 立米380 8箱体与路基间填充水泥沙浆注浆管立米m603809栏杆伸缩缝（级钢筋钢板） 147126 10护轮轨（P43，L=64m）股 2P43轨换为P50轨 100米股 股 2 11抽换桥枕（既有型换为型） 根 23612钢刃尖及中平台钢料 吨 825 13泻水孔（100铸铁管PVC管120）米 65014M5浆片护坡 立米 30 15路基护坡桩（P43，L=12.5m）根 100 16线路钻孔桩加固（15m根，共20根） 25钢筋混凝土C20网喷混凝土立米 53010 钢筋：级 3500 级 30880 锚桩钢筋 C20钢筋混凝土/立米1007515 M30水泥沙浆M10水泥沙浆立米12.5225工 程 数 量 表（西侧1箱体）序号工 程 项 目 及 规 格单 位数 量备注200波纹管米 64017 沉降缝 箱体与挡墙间（9.4平米个） 个 2箱体与箱体间（8.2平米个） 个 1 18底板三角补块 C35钢筋砼，抗渗指数P6 立米 19.5钢筋：级 1960 级 171 19地基梁 C25 混凝土 立米 320 钢筋：级 25600 20防撞角钢677.1钢筋：级106.121料石镶面平米15422泄水盲管（PVC）米130工 程 数 量 表（东侧2箱体）序号工 程 项 目 及 规 格单 位数 量备注1主体箱身：C35钢筋砼，抗渗指数P6立米2790钢筋：级 级493992悬臂板、刃角、尾墙、补墙C35钢筋砼，抗渗指数P6立米266.8钢筋：级32016 级27273出入口挡墙：C15混凝土帽石 立米5.1M10浆砌片石墙身及基础立米341碎石垫层立米8.0挖土（无水）回填渗水土立米146511204工作坑、滑板、后背C15砼（滑板、锚梁、过度段C30砼后背）立米474.6108.4碎石垫层C20网喷混凝土刷坡立米153.863钢筋：级3055 级17074工 程 数 量 表（东侧2箱体）序号工 程 项 目 及 规 格单 位数 量备注木板（厚30）平米302.5钢板顶进钢料（厚20）92157200 150b工字钢后背
