昆明市疾病预防控制中心庭院雨污分流管网工程施工方案.doc

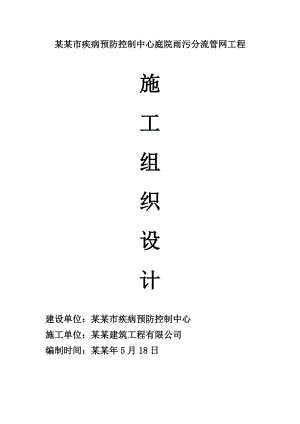

某某市疾病预防控制中心庭院雨污分流管网工程施工组织设计建设单位：某某市疾病预防控制中心施工单位：某某建筑工程有限公司编制时间：某某年5月18日目 录第一章 施工组织方案31.施工测量31.1测量质量技术管理31.2工程试验51.3排水管道施工52、管道基础施工74、管道闭水试验7第二章 安全、文明施工的方案及保证措施10第三章 本工程施工组织机构14第四章 施工进度15第五章 企业法人营业执照、安全生产许可证、资质证书、组织机构代码证16第一章 施工组织方案1.施工测量 本工程施工测量的主要任务是：施工控制网的建立(包括全线主控制网的复测与施工控制网点的加密)，施工细部结构以及形体的几何尺寸，倾角、线型等精密定位，本工程涉及到工程测量与安装测量两方面的技术问题，测量技术含量高，施工测量精度要求高，因此我项目部将本工程施工测量列为首要工序，重点管理，要求测量部门技术超前，科学管理，及时总结，精益求精，以高质量、高效率地完成本工程施工测量任务。1.1测量质量技术管理 （1）测量硬件设施配置：本工程中，将投入1台高精度的全站仪，1台高精度的精密水准仪，1台J2经纬仪以及相关测量设备。 （2）测量人员配备：在本工程中我单位将调派富有市政道路施工测量经验的测量工程师1名和测量工2名。（3）测量技术管理：在本工程施工中拟建严格的测量校核、复核、审核技术管理制度，除在测量部门内部实行此制度进行自检外，项目部实行项目总工程师、专职质检员、测量技术主管三级参加的技术复核制度，单项技术干部参加并负责单项的测量技术复核工作，本工程测量技术管理流程见下图。业主交桩控制网复核控制网加密控制网自检业主工程检查复核测量放样资料计算放样资料检查复核测量放样资料报验结构物轴线、特征点放样自检业主负责人检查复核结构物施工结构物竣工测量验收测量部门内部实行技术校核、复核制度。项目部实行技术复核、审查测量技术管理流程图1.2工程试验 本工程施工试验经质监站检验进行工程质量控制，由既有理论又有实践经验的试验工程师负责试验工作。 试验工作主要有以下四个方面的内容：（1）为工程选定合格优质的原材料，并送质监站实验室作实验。（2）提供各种施工配合比，作为施工的依据。（3）进行工程半成品、成品的质量检验。（4）配合技术、质量部门进行质量检查管理工作。1.3排水管道施工本工程排水管道采用HDPE中空缠绕管，管径为300。管沟开挖采用人工开挖，人工配合施工。沟槽部分土方可用于管沟回填，放置于路基外侧，淤质土用自卸汽车外运到指定弃土点堆放。根据地质情况，对基坑开挖采取如下防护措施： 分层放坡与松木桩支护相结合的方法。 实行集水井降水，减少地表渗水对基础的直接影响 在施工过程中利用管线外侧预留的工作面，设置渗水盲沟与管线碎石垫层连成一体，将水引至降水井点，再安排2英寸的水泵进行间断性排水工作，保证基坑内无积水现象。摸清现场地表渗水水源，并设法将其引出开挖基槽内，减少渗水引起的边坡滑塌在施工前先对现有排水系统进行初步了解，明确其进出口的大致方位及有可能积水的地段，使开挖前做到心中有底，以便做好准备； 施工操作 基槽开挖出的土方将全部运离槽边，以减少土方侧压；对基底要留出lO20cm厚利用人工进行修底，确保原基底不被扰动。对于基槽开挖，必须在按要求进行先支护后方可进行下道工序施工，严禁在未支护的情况下操作人员即进行管线铺设工作，以免塌方酿成安全事故。1.3.1管道施工管道采用平接式钢筋砼管，其施工工序见下图施工排水施工准备挖管沟、基础处理管道安装管道试压管沟回填人力机具余料退场l、挖管沟 管沟的开挖方式，主要采用人工开挖。开挖管沟时，应确保沟底土壤结构不被扰动或破坏，挖管沟的上方，可根据施工环境、条件堆放在管沟的一侧或两侧，堆土需放在管沟0.8m以外。根据施工规范要求，管沟开挖达到一定深度时应考虑放坡。2、管道基础施工按照设计要求，开挖后的管沟用中、粗砂回填到道路结构层底，并用水冲插实，待基坑开挖后通知设计人员到现场验槽。排水管道铺设质量必须符合下列要求：接口严密紧固，经水压试验合格；平面位置和纵断面高程准确；管基和管件坚固稳定；管道采用热收缩胶圈接口4、管道闭水试验 在试验前，均应把管道内的杂物排净，并将管道灌满水浸泡24h后再进行，对渗水量的测定时间不少于30mm，闭水试验标准按有关规范执行。1.3.2 沟槽回填 沟槽回填分不同回填部位，采用人工回填以及相应压实方法。沟槽回填土采用管沟开挖出可用于回填的砂性土进行回填。沟槽部位划分和选用方法如下：沟槽回填压实选用表沟槽部位回填方法虚铺厚度压实工具压实度要求管沟胸腔人工回填2025cm蛙式夯、铁夯90管顶以上50cm内人工回填2530cm蛙式夯90管顶50cm以上至路基面人工回填2540cm蛙式夯O80cm内95；80150cm内90；>150cm为90%1.3.3排水管道施工技术措施及注意事项1、回填土注意事项 (1)必须在隐蔽工程验收合格后及时回填； (2)有支撑的沟槽，填土前拆撑时，要注意检查沟槽及临近建筑物、构筑物安全； (3)填土必须在管道基础混凝土达到一定强度后进行； (4)沟槽回填顺序，按沟槽排水方向由高向低分层进行； (5)沟槽两侧应同时回填夯实，以防管道位移； (6)回填土时不得将土直接砸在接口上； (7)井室等附属构筑物回填土应四周同时进行； (8)有与本管线交叉的其他管线或构筑物时，要采取措施妥善处理； (9)在管顶上50cm内，不得回填大于lOcm的石块、砖等杂物； (10)回填时，槽内应无积水，不得回填淤泥、腐植土及有机物质； (11)沟槽如回填砂、碎石、石粉等材料时，应掌握最佳含水量，分层振实并注意保护好管道； (12) 每层回填土的压实度必须符合标准要求后，才能进行下一层回填。2、 排水管道施工技术措施 1)管沟开挖时，除可用于回填的合格土方外，弃方要立即清运回填用的土方必须置于基坑安全线以外。以防止边坡受压塌方； 2)要准备足够的排水设备，以防止雨水或地下水浸泡沟槽； 3)基坑挖至接近设计标高时，应保留2030cm一层不挖，待基础施工前，用人工突击挖除，并迅速检验； 4)如基底土质较差，不能达到强度要求时，要采用换填石粉或碎石夯实处理后方能浇筑砼基础； 5)管基要装模浇筑，用平板振动器振捣密实，且强度达到70后才能安装管节； 6)排水管道接口施工时，应严格按设计要求和技术规范施工； 7)管沟回填前要按规范要求对管节进行闭水试验，验收合格后方可进行回填，且回填料按设计要求采用中砂，而排水渠及箱涵两侧回填料用石屑。第二章 安全、文明施工的方案及保证措施 2.1 安全生产目标年千人伤害率（事故频率）小于千分之六；避免重伤；杜绝死亡事故的发生；2.2 安全施工保证措施2.2.1 建立安全组织机构 安全组织机构见下图：公司分管安全副经理项目经理安全领导小组安全QC小组质安部安全员三防领导小组三防行动小组工程材料组安员后勤组安全员工程技术组安全员机械设备组安全员2.2.2 建立安全生产责任制和各项规章制度，责任层层落实。2.2.3 认真贯执行各种安全管理规章制度，对违章作业者要视情节轻重进行罚款处理，以经济手段进行安全管理，防止工伤事故的发生。2.2.4 坚持全员的三级安全教育，对上岗的工人，进行班组、项目部、公司的三级安全教育，对未经三级教育的工人，不予上岗。坚持每周一小时的安全学习制度，努力提高全员的安全意识，掌握必要的安全知识，提高自我保护能力。2.2.5 进行安全技术交底。每个部位工序施工前，均由质安部门、技术部门组织对各管理人员及操作人进行安全技术交底，并提出各个时期、各个工序的安全技术要求及安全注意事项。2.2.6 定期进行安全检查。按照要求做到班组日检、项目部周检、公司日检，对在安全检查中查出的安全隐患，要求必须彻底整改，对不按要求整改的，坚决令其停工整改。2.2.7 各种机械设备要专人操作，持证上岗，并且定期检查，严禁带病动作。2.2.8 进入施工现场，必须带安全帽，用电设备采用三级配电、两级漏电保护，所有机电设备要做好接零保护，转动部位要设安全护罩。2.2.9 基础挖土方，要按规定放坡，同时做好支撑，防止塌方伤人。基槽四周设两道护身栏，夜间设红灯示警，防止坠入伤人。2.2.10施工现场必须挂有安全宣传标语和标牌，配备足够的消防器材，指定专人管理，并保持消防通道的畅通。2.2 文明施工措施2.2.1 文明施工组织机构文明施工管理机构见下图。项目副经理环境保护领导小组质检部综合办公室合约财务部物资设备部安全环保部工程技术部各施工作业队创建文明工地2.2.2 文明施工保证措施 （1）进场施工的队伍签定文明施工协议，建立健全岗位责任制，把文明施工责任落实到实处，提高全体施工人员的自觉性与责任。（2）挂牌施工，标明工程项目名称，范围，开竣工期限，工地负责人，设立监督电话，接受社会监督。（3）采取有效措施处理生产生活废水，不得超标排放，并保证施工现场无积水现象。在多雨季节应配备应急的抽不设备与突击人员。（4）现场布局合理，材料，物品机具，土方堆放符合要求。（5）施工内业资料齐全，整洁，数据可靠，办公室内按要求布置各类图表，及时反映现场状况及工程进度状况。 （6）加强文明安全保卫工作，设夜间巡逻。 （7）生活垃圾要集中堆放，搬运至指定点废弃。 （8）施工期间，经常对施工机械车辆道路进行维修，确保晴雨畅通，并方便沿线居民的生产、生活。第三章 本工程施工组织机构项目组织机构框图项目经理项目总工程师项目副经理安全环保部合约财务部工 程 部质 检 部物资设备部办 公 室砌 体 施 工 工 程 队零星工程施工工程队工 程 测 量 班土 石 方 工 程 队排 水 施 工 工 程 队现 场 试 验 室第四章 施工进度1、本工程开工日期为某某年5月25日，完工日期为某某年6月13日，总工期为20日历天。2、本施工计划所考虑工程量以建设单位规定的范围及图纸提供工程量为依据，如实际施工内容发生变化，则视工程量的实际增减调整计划以确保工期。第五章 企业法人营业执照、安全生产许可证、资质证书、组织机构代码证
