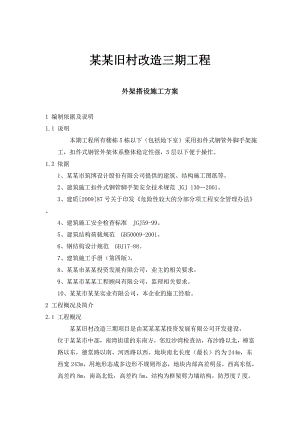

某某旧村改造三期工程外架搭设施工方案1 编制依据及说明1.1 说明 本期工程所有楼栋5栋以下（包括地下室）采用扣件式钢管外脚手架施工，扣件式钢管外架体系整体稳定性强，5层以下便于操作。1.2 依据 1、某某市筑博设计股份有限公司提供的建筑、结构施工图纸等。 2、建筑施工扣件式钢管脚手架安全技术规范 JGJ 1302001。3、建质200987号关于印发危险性较大的分部分项工程安全管理办法。4、建筑施工安全检查标准 JGJ59-99。5、建筑结构荷载规范 GB50009-2001。6、钢结构设计规范 GBJ17-88。7、建筑施工手册（第四版）。 8、某某市某某投资发展有限公司，业主的相关要求。 9、某某市某某工程顾问有限公司，监理相关要求。 10、某某市某某实业有限公司，本企业的施工经验。2 工程概况及简介2.1 工程概况 某某旧村改造三期项目是由某某某某投资发展有限公司开发建设， 位于某某市中部，南湾街道的东南方，邻近沙湾检查站，布沙路以北，樟富路以东，德堂路以南，河西路以西。地块南北长度（最长）约为244m，东西宽243m，用地形态成多边形不规则形态，地块内部高差明显，西高东低，高差约8m，南高北低，高差约5m。结构为框架剪力墙结构，防烈度7度。用地面积为29549.96平方米，建筑面积为平方米，绿地面积为51662平方米。 根据用地特点和建筑性质，地块布置了两栋（3栋、4栋）超高层住宅、一栋超高层商务公寓（5栋）、两栋高层综合楼（1栋、6栋）；其中1栋塔楼部分为住宅，下设商业及社区文化中心；6栋塔楼部分为保障房，下设物业管理用房、邮政所、社康中心，1栋、2栋层数均为31层，建筑高度92.4米；3栋、4栋层数均为37层，建筑高度109.8米；5栋层数为46层，建筑高度131.6米，6栋层数31层，建筑高度87.20米。2.2 搭设概况 本工程七栋楼5层以下全部采用扣件式钢管外脚手架施工，地下室两层，约9米高，首层为6米架空层，标准层高度2.9米和2.8米。3 脚手架材质要求3.1 钢管 采用直径为48.0mm，壁厚3.6mm的焊接钢管。材质符合直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。 对钢管先除锈，内壁两道防锈漆，外壁涂红色防锈漆。对有严重锈蚀、 弯曲、压偏损伤及有裂纹的钢管严禁使用。3.2 扣件 扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准 钢管脚手架扣件GB15831的规定，有直角扣件、旋转扣件。使用的扣件要有出厂合格证。有脆裂、变形、滑丝的扣件禁止使用。扣件表面进行防锈处理。扣件活动部位应能灵活转动。当扣件夹紧钢管时，开口处的最小距离应不小于5mm。  扣件在螺栓拧紧扭力矩达到65Nm时，不得发生破坏。3.3 脚手板 采用直径为8的HPB235钢筋焊接间隙为5cm×5cm的钢靶子作为脚手 板，并满足设计规范和最大承载要求。3.4 安全网 采用绿色2000目（100mm×100mm）宽1.8m密目网，其性能要符合国家规定和冲韧性试验规定。4 准备工作 搭设外架人员应持有有效操作证，并经体检合格，经专项教育及技术交底后方可上岗作业，并必须遵守高空作业规定。5 搭设要求及施工方法5.1 搭设要求5.1.1 凡架体使用材料（钢管、扣件、脚手板等）质量必须符合其质量标准并具 有产品出厂合格证书，经进场验收符合要求后方可用于外架搭设，不合格 材料禁止使用。 5.1.2 外架均与建筑避雷接地体进行可靠连接，接地点间距不大于30m，并不少 于六处。 5.1.3 外架搭设严格执行规范（JGJ1302011）及本设计要求，搭、拆作业时， 其下方为警戒区，由专人负责围栏和看护，非搭（拆）人员禁止入内。 5.1.4 每竖向两步，横向三步，必须与结构进行可靠连接，防护栏、剪刀撑、安 全网随架体同步搭设。 5.1.5 每楼层架体，搭设后必须经验收，验收不合格不得使用，架体搭设后检查 地面沉降量的变化，发现沉降时应立即停止该区段的架上作业，并组织进 行检查。检查内容包括：架体堆载量，架体设施有无缺损等，并将检查的 问题进行处理。5.1.6 严禁有下列行为之一：  1）以外脚手架做模板支架、或模板支架与脚手架相连；  2）不按规定搭、拆外架；  3）随意拆卸架体设施；  4）在架体上堆载模板，钢筋等材料；  5）卸料平台以外架为支承点；  6）作业人员在架体上聚堆或不佩安全带上架作业；  7）五级及以上大风、雷阵雨天气上架作业；  8）其它违反高空作业规定的行为等。5.2 施工方法5.2.1 基础处理：回土分层夯实平整后，铺设硬实木板，或者80厚碎石100厚 C10砼硬化，四周设200mmx200mm排水沟，水沟要求有适当坡度便于排水 畅通。5.2.2 搭设顺序：做好搭设的准备工作按外墙平面形状放线放置纵向扫地 杆逐根树立立杆，与纵向扫地杆扣牢安装横向扫地杆，并与立杆或纵 向扫地杆扣牢安装第一步大横杆（与各立杆扣牢）安装第一步小横杆 第二步大横杆第二步小横杆加设临时抛撑（上端与第二步大横杆扣 牢，在装设两道联墙杆后可拆除）第三、四步大横杆和小横杆设置联 墙杆接立杆加设剪力撑铺脚手板设护身栏杆和踢脚板立挂安 全网。5.2.3 搭设要求：立杆间距1.5米以内，步高1.8米，剪刀撑按水平距离不大于 9米设置，搭按长度不小于50cm，设30cm踢脚杆，1.2米高设扶身栏杆， 刚性连接点要求按水平距离不大于6米，垂直距离不大于4米设置，转角 1米处加密拉结点，每三层满铺脚手片，隔层做一道隔离，外挂密目网封 闭。 搭设附图： 6 外架工程安全专项施工方案6.1 脚手架搭设人员应持证上岗，必须戴好安全帽、安全带、穿防滑鞋施工。 6.2 操作层的施工荷载符合要求，不得超载，不得将模板支撑和泵送砼的输送管 固定在脚手架上。 6.3 脚手架上严禁任意悬挂起重设备。 6.4 脚手架搭设标准：横平竖直，连接牢固，底脚着实，层层拖牢，支撑挺直，通畅平坦，安全设施齐全、牢固。6.5 脚手架钢竹搭设交接处必须相互断开，主要受力杆件，如立杆、大横杆、小横杆和剪刀撑等在同一建筑立面必须使用同一材质的材料,离高压线有效距离以内.外侧必须用脚手片满铺隔离。 6.6 脚手架的地基必须平整夯实，有排水措施，脚手架一经搭设，其地基即不准 随意开挖。 6.7 施工现场必须建立严格的脚手架分阶段验收制度和专人维修保养制度，分阶 段搭设的脚手架，实行分阶段验收，验收记录应存挡。 6.8 严禁在脚手架上绑电缆风绳和设置起重吊杆，不准在脚手架上搁置运料滑槽 及搭设受料平台，不准采用斜吊的方式从脚手架上进料。 6.9 脚手架的杆件、扣件、钢靶子等严禁随意拆除，违者从严论处。 6.10 拆外架应尽量选择拆架周边区域作业人员少时进行。 6.11 每天上岗前对作业人员进行安全技术交底，并实行交底签字手续。 6.12 拆外架时，其他工班也在工作，确保人员安全，拆外架时，作业人员一定 要谨慎小心，材料要放好，不要堆在边沿，防止高空坠入而伤人。 6.13 不允许岗前喝酒，作业中不允许打闹，不允许穿硬底鞋和皮鞋应穿防滑 鞋。 6.14 上方拆外架时，下方拉好防护线。6.15 拆外架严格按方案施工。从上到下，按顺序一层一层往下拆，中间不能随 意改变方向。 6.16 做好地面安全防护工作，在拆架区域，进行安全隔离措施或挂安全警戒线， 专职安全员到场作安全监护。 6.17 拆外架时，要求其他班组错开拆架区域，做好自己工班组作业人员的安全 保障工作。 6.18 拆除承重架时，要做好拉接杆的换接，不能随意拆除拉接杆以保安全。 6.19 外架拆除时所有材料均要向楼层内传递，不能向下抛掷。 6.20 转移到货运提升机上吊运的材料要堆放整齐并严格控制重量，不得超载。 6.21 长钢管经货运提升机吊运时要采取固定措施，确保安全。 6.22 拆外架用塔吊吊运材料时，必须有专人指挥塔吊作业。 6.23 拆外架时要做好成品保护工作。 6.24 脚手架拆除应明确专人负责指挥，拆除前必须进行全面检查加固，拆除时 应设围拦，指定专人警戒；拆除必须按搭设的顺序自上到下进行，做到一 步一清，严禁上下同时拆除，拆除的材料不准从高处抛掷。 6.25 施工现场必须健全脚手架的检查维修管理制度，每栋脚手架均应有专人负 责监视保养，并做好例保记录，要健全脚手架的巡视值班制度，梅雨季节、 台风暴雨期间要加强检查，发现隐患立即进行加固。
