施工组织设计最全的毕业设计.doc

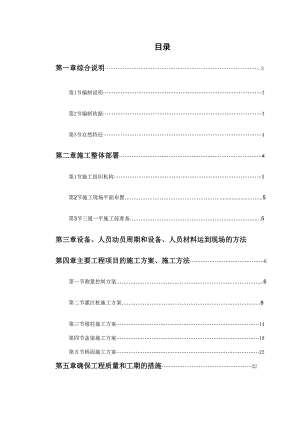

目录第一章综合说明.3第1节编制说明3第2节编制依据3第3节自然特征4第二章施工整体部署4第1节施工组织机构5第2节施工现场平面布置.5第3节三通一平施工前准备.5第三章设备、人员动员周期和设备、人员材料运到现场的方法第四章主要工程项目的施工方案、施工方法6第一节测量控制方案.6第二节灌注桩施工方案.8第三节墩柱施工方案14第四节盖粱施工方案19第五节桥面施工方案22第五章确保工程质量和工期的措施22第一节质量目标和工期目22第二节质量保证措施23第三节工期保证措施25第六章雨季的施工安排26第七章质量和安全保证体系27第一节质量保证体系27第二节安全保证体系29第八章其他应说明的事项32第一节文明施工32第二节环境保护34附录36附录一现场平面布图36附录二同城四路桥施工工艺流程37附录三十字路口桥施工工艺流程38附录四墩柱施工工艺流程39附录五桥头搭板施工工艺流程40第一章综合说明第1节 编制说明积极响应招标文件要求、以合同工期为依据进行施工总体安排、并配备足够的施工队伍和机械设备，确保施工工期。严格遵守设计文件要求的施工规范。合理组织施工，优选方案，降低造价，确保施工工期。精心组织，科学管理，便于操作，铸造精品，结合本工程特点，实事求是地进行编制。该施工组织设计编制依据为：1、项目部提供的图纸；2、中华人民共和国行业标准公路桥涵施工技术规范JTJ041-20003、中华人民共和国行业标准公路工程质量检验评定标准JTG F08/1-20044、中华人民共和国行业标准公路沥青路面施工技术规范JTG F40-20045、公路工程峻（交）工验收办法6、国家和交通部现行最新版本的其它技术标准、规范、规定第2节 工程概况1、 工程基本情况:本工程为规划项目，位于某某某某区，五座桥所属路段 为新建线路。十字路口桥：桥梁起点为k0+222.054，桥梁终点为k0+238.894，全桥长16.84米，桥梁设计中心线与河道中心线正交。酒店入口桥：桥梁全长20.04米，酒店入口桥于桥中与改造后的凤港引渠相交，且桥梁设计中心线与改造后的河道中心线斜交，斜度为诱骗20度，桥面高程同凤港路的路面设计高程。同城四路桥：于k0+253.01处于规划景观河道相交，桥梁设计中心线与河道中心线正交，全桥长30.6米。 同城五路桥与同城四路结构一样，地块入口桥与十字路口桥结构一样。第3节 自然特征（一）地形地貌津京同城项目位于某某市某某区，在自然区规划上属于区，地形属于平原区，属滨河相冲积，海积平原，气候温和，雨量充沛，地势平坦地表排水不畅，覆盖层已种植土，亚砂土和亚粘土为主，含少量的沙质土。（二）工程地质 通过钻孔分析，在钻孔深度范围内，地基土属第四系全新人工填土层，陆相沉积层和海相沉积层及上更新统独享冲基层和海象冲基层。根据成因时代不同，可分为九个大层，按物理力学指标及岩土特性可分为14个亚层，详见地质钻孔柱状图。（三）水文地质评价拟建场地地下水属潜水类型。主要由大气降水补给，以蒸发方式排泄，地下水位随季节变化略有波动，勘察期间地下静水位埋深为4.5m，根据水质分析实验结果，场地地下水对砼结构无腐蚀。根据某某市气象资料和公路桥涵地基与基础设计规范，地基土标准冻结深度为0.60m。第二章 施工整体部署第1节 施工组织机构综合办公室：主要负责文明施工、现场保卫、对外协调以及职工业余生活和后勤保障等。在施工现场，为了使各队伍职责分明、便于协调，设立管理人员两名。工长与技术员各一名。第2节 施工现场平面布置由于全桥长度较短，便现场施工及办公条件，拟在同城四路设置办公区、生活区、生产存放区、等，办公、生活区的建设按照文明工地的标准建设，做到安全、整洁、美观，为使加工区及材料堆放区利于施工需要，将区域内进行硬化处理；施工现场总平面图见附图。第3节 三通一平施工前准备、 施工临时路：本桥所属路段为新建线位。2，施工用电从桥梁附近搭伙引入，在桥梁工程施工现场合理布置线路用于生产和生活用电。3，生活用水从附近管道井引出水源以满足桥梁工程施工及生活用水需要。生产，生活用房采用自建的方式解决生产用房，在现场修建钢筋棚，水泥库，其他材料机具库，值班室等房屋。生活用房搭建简易的帐篷、场地平整：桥区附近多不平整，材料场、生产加工区和生活办公区布设于主桥桥位附近，需回填平整，在原有滩地上铺设碎石和素土碾压平整。第三章 设备、人员动员周期和设备、人员材料运到现场的方法1、 设备、人员的动员周期、进场安排及方法劳动力计划表 单位：人工种人数管理人员2振捣工2电焊工2木工6瓦工3钢筋工5壮工5在进行人员调遣安排的同时，立即进行相关设备的调运。主要施工设备进场计划表工具数量振捣棒3套电焊机3台木工电锯1台第四章 主要工程项目的施工方案、施工方法第1节 测量控制方案施工测量是保证工程各构筑物线型走向、高程等按规范和设计要求付诸实施的重要手段。由于施工条件的限制，各施工工序间的干扰，测量控制点极易丢失和损坏，给施工测量带来很大的困难。因此本桥方位控制拟采用三角网方法控制，沿桥两侧选择制高点设置三角点。高程控制由设计单位的原始水准点经校核无误后引入现场作临时水准点。施工测量除应满足有关规范、标准的要求外，还应做到以下几点：1、正式施工前应对使用的仪器、钢尺进行检验和校正， 由检测单位认可后方准使用。2、业主交接桩应有文字、图示，并办理交接手续，由施测人员复核无误后，方可正式施测放线，并提前作好内业计算和准备工作。3、水准点交接后进行复测，其高程偏差h 应小于±20L 毫米，施工中每隔100 米设一个临时水准点。各控制桩都要求拴桩保护并做好记录。对临时水准点、方位控制桩要定期复核，保证施工测量精度的需要。4、桥梁中线位置，桩间距离的检查校核及墩台位置放样，均应直接丈量，为保证测距精度，远距离测距必须使用光学测距仪。5、主要控制桩要有防护措施，重要的桩要保留到工程结束，便于核对。6、测量内业一定要校核签字，并有详细记录，建立交接制， 使下道工序施工人员心中有数，责任明确，并将资料备齐，为竣工做好资料整理。7、测量仪器配备见下表：测量仪器一览表名 称数量全站仪一台全站仪一台经纬仪二台水准仪二台塔尺二套第2节 灌注桩施工方案1施工工艺流程：详见后附施工工艺流程框图钻孔灌注桩成孔质量允许偏差表5.5.2编号项目允许偏差附注1孔的中心位置群桩：不大于10cm单排桩：不大于5cm斜桩以水平面偏差计算2孔径不小于设计桩径3倾斜度直桩：小于1/100斜桩：小于设计斜度的±2.5%4孔深摩擦桩：不小于设计规定柱桩：比设计深度超深不小5cm柱桩是指支承在岩面及嵌入岩层的桩孔内沉淀土厚度摩擦桩：不大于0.40.6d(d为设计桩径)柱桩：不大于设计规定应尽量争取不大于0.4d6清孔后泥浆指针相对密度1.051.2粘度1720s含砂率<4%在钻孔的顶、中、底分别取样检验，以其平均值为准注：编号6是指用换浆法清孔后，拟在泥浆中灌注水下混凝土的要求。2钻机对位：钻机由汽吊抬运配合人工微调就位，落差大的陡坡铺设导轨等行进。1、钻机应稳定的安装在钻孔的一侧，钻机支撑垫木不得压在孔口的钢护筒壁上。2、选择适宜地层的配套钻头和钻孔事故处理配套机具，接通水电供应。3、调整钻机，使钻机起吊滑轮组，调整钻头中心、桩孔中心及护筒中心三者在同一条铅垂线上，稳定好钻机和扒杆缆风绳，保持钻机牢固、稳定。4、钻进成孔：1、开钻时应先在孔内灌注泥浆。开孔及整个钻进过程中，应始终保持孔内水位高出地下水位（河中水位）1.52.0 米。并低于护筒顶面0.3 米以防溢出。掏渣后应及时补水。2、保持钻具的稳定性和导向性，避免碰撞护筒。要及时修理锤头，更换新的耐磨牙块，加大锤头投入数量，提高有效冲击效率。3、钻进过程中，随时注意孔内水压差，以防止产生流沙。对孔中泥浆随时进行检查，保持各项指标符合要求，不因泥浆过浓影响进度，过稀导致塌孔等。4、在冲击相当时间后，应将冲击锥提出，换上掏渣筒，下入孔底掏取钻渣。倒入倒渣沟中。5、钻进时及时填写钻孔施工记录，交接班时应交待钻进情况及下一班的注意事项。根据钻进程度、快慢情况以及泥浆取样分析判明地层变化。6、因故停钻时，孔口应护盖，严禁钻头留在孔内，以防埋钻。同时保持孔内有规定的水头和要求的泥浆浓度、粘度，以防坍孔。7钻孔检查、清孔成孔：1、钻进达到设计标高时，用测绳进行测量并记录（钻孔施工人员应严格控制孔深，不得用超钻代替钻渣沉淀，更不能少钻），通知项目质检人员检测合格后，再请甲方监理工程师检查、验收。2、钻孔完成后应用检孔规检测孔径和倾斜度。成孔孔径不得小于设计直径，倾斜度不大于1%（检孔规用22 钢筋笼制成，外径与设计桩径相等，长度为4-6m），用长度符合规定的检孔规上下两次检查造孔是否合格，合格后方可清孔。3、根据钻孔灌注桩的孔底沉渣厚度的要求，做好两次清孔，第一次是在终孔后，通过掏渣筒进行清孔；第二次在下好钢筋笼后进行清孔，以控制沉渣厚度标准。每次清孔终了必须测一次沉渣厚度，保证达到设计要求，并将实测数据记录在册。8钢筋笼制作、吊放及钢护筒的下放：1) 钢筋笼骨架连接
