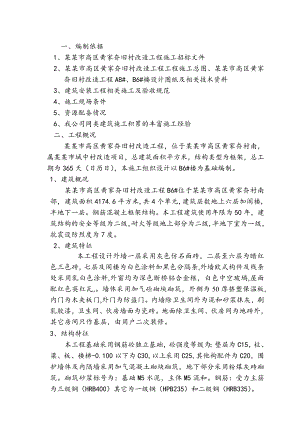

施工组织设计大纲.doc

一、编制依据1、某某市高区黄家夼旧村改造工程施工招标文件 2、某某市高区黄家夼旧村改造工程工程施工总图、某某市高区黄家夼旧村改造工程A8#、B6#楼设计图纸及相关技术资料 3、建筑安装工程相关施工及验收规范 4、施工现场条件 5、资源配备情况 6、我公司同类建筑施工积累的丰富施工经验 二、工程概况某某市高区黄家夼旧村改造工程，位于某某市高区黄家夼村南，属某某市城中村改造项目，总建筑面积平方米，结构类型为框架，总工期为365天（日历日），本施工组织设计以B6#楼为基础编制。1、建筑概况某某市高区黄家夼旧村改造工程B6#位于某某市高区黄家夼村南部，建筑面积4174.6平方米,共4个单元,建筑层数地上六层加阁楼,半地下一层。钢筋混凝土框架结构。本工程建筑使用年限为50年，建筑结构的安全等级为二级，耐火等级地上部分为二级,半地下室为一级，抗震设防烈度为7度。 2、建筑特征本工程设计外墙一层采用灰色仿石面砖，二层至六层为暗红色三色砖，七层及阁楼为白色涂料加黑色分隔条,外墙欧式构件及线条处采用乳白色涂料,外窗均为深色断桥铝合金框，白色中空玻璃,屋面配红色英红瓦,。墙体采用加气砼砌块砌筑，外侧为50厚挤塑保温板,内门为木夹板门,外门为防盗门。内墙除卫生间外为混和砂浆抹灰，刷乳胶漆，卫生间、伙房墙面为瓷砖。地面除卫生间、伙房间为地砖外，其它房间只作基层，由用户二次装修。3、结构特征本工程基础采用钢筋砼独立基础，砼强度等级为：垫层为C15，柱、梁、板、楼梯-0.100以下为C30,以上采用C25,其他构配件为C20，围护墙体及内隔墙采用加气混凝土砌块砌筑，地下部分采用粉煤灰砖砌筑。砌筑砂浆标号为：基础M5水泥，主体M5混和。钢筋：受力主筋为三级钢（HRB400）其它为一级钢（HPB235）和二级钢（HRB335）。4、安装部分 本工程安装部分包括采暖卫生和建筑电气安装两个分部，其中采暖卫生分部工程包括采暖系统安装、给排水系统安装、卫生洁具安装等内容；建筑电气安装分部工程包括照明系统安装、有线电视系统安装、电话配线系统安装、避雷系统安装等内容。三、施工准备A、现场准备（一）施工管理组织1、确定项目施工的领导机构人选和名额，坚持合理分工与密切协作相结合，把有施工经验、有创新精神、有工作效率的人选入领导机构，认真执行因事设职，因职选人的原则。2、组织机构的建立要以业务工作系统化原则作指导，周密考虑层间关系、分层与跨度关系¸部门划分¸授权范围人员配备及信息沟通，使组织机构成为一个严密、封闭的组织系统。3、组织建立后，不是一成不变，存在一定弹性和流动性，因此要根据工程任务变动调整人员及部门设置。（二）劳动力组织1、根据施工进度计划，编制劳动力需用量计划（附后）。2、在各阶段劳动力需用量计划的基础上根据实际情况对劳动力计划进行调整。3、通过奖励，提高工人积极性，激发工人的劳动热情，让工人有超额完成工作量的可能。4、在施工中，尽量使作业层正在使用的人员和劳动组织保持稳定，防止频繁调动。5、为保证施工需要，尽量使工种组合，技术工人与普工比例适当、配套。6、尽量使劳动力均衡配置，便于管理，使劳动资源强度适当，达到节约的目的。7、建立精干的施工队组，充分考虑专业、工程的合理配合，并要符合流水施工组织方式的要求。8、集结施工力量，组织劳动力进场，同时要进行安全防火和文明施工等方面的教育，并安排好职工生活。9、针对施工基础上的设计内容，施工计划和施工技术等要求详尽地向施工队组，工人进行施工组织设计，计划和技术交底，并组织其成员进行认真的分析研究，弄清关键部位¸质量标准¸安全措施和操作要领。必要时进行示范，并明确任务及做好分工协作，同时建立健全岗位责任制和保证措施。（三）现场物资准备1、材料准备：根据施工预算进行分析，按照施工进度计划要求，按材料名称、规格、使用时间，材料储备定额和材料消耗定额进行汇总，编制出材料需用量计划（附后），为组织备料，确定仓库位置，场地堆放所需面积和运输方式提供依据。2、构配件加工准备：根据施工预算提供的构（配）件，制品名称、规格、质量和消耗量，确定加工方案，供应渠道及进场后的储存地点和方式。编制出其需用量计划，为组织运输，确定堆放面积等提供依据。3、建筑安装机具的准备：根据采用的施工方案，安排的施工进度，确定施工机械的类型，数量和进场计划，确定施工机具的供应方法和进场后的存放地点和方式，编制建筑安装机具需用量计划（附后）。4、生产工艺设备的准备：按照施工项目工艺流程及工艺设备的布置图，提出工艺设备的名称、型号、生产能力和需用量，确定分期分批进场时间和储备方式，编制工艺设备需用量计划。（四）施工现场用水1）临时用水 a现场施工用水量计算：取K1=1.1,K2=1.5按每班浇筑100m3砼，砌筑60m3砌体考虑。取K1=1.1,K2=1.5则 q1=1.1×100×1700×1.5/(8×3600)+60×200×1.5/(8×3600)=10.43L/S b现场生活用水量计算：取K3=1.4，人数按365人 则 q2=365×30×1.4/(8×3600)=0.53L/S c管径选择：本工程施工现场施工用水采用黄家夼水库水，利用自然条件优势采用虹吸自流形式在施工现场西侧引入，经计算采用70供水管，供水管网布置详施工平面布置图。砼养护用水利用现场油罐式储水罐储水，采用三相管径100 潜水泵送至各楼层；生活区用水为自来水，采用25钢管引至生活区，满足现场生活用水需要；施工现场消防用水拟自建设单位指定的市政管网引入，现场设置100消防管线，可满足消防用水需求。（五）施工现场用电（1）施工动力用电确定：a、搅拌机 7.5KW×2=15KWb、钢筋对焊机 100KVAc、钢筋弯曲机 5.5KWd、钢筋切断机 3KWe、电锯 5.5KWf、电刨 3.2KWg、电焊机 24KWh、振动棒 3×1.5=4.5KWi、室内照明 3KWj、室外照明 6KWk、卷扬机 7.5KW（2）施工电量确定：总功率P=15+100+5.5+3+5.5+3.2+24+4.5+3+6+7.5=204.2KW其中施工高峰期时，搅拌机、塔吊、电焊机将满负荷运行，取k1=0.7，k2=0.6，k3=0.8，k4=1。平均功率因数选Cos=0.75,则：P1=15+5.5+3+5.5+3.2+4.5+7.5+27=71.2KW P2=100+24=124KW P3=3KW P4=6KW则总动容：P动=k1+124×0.6+3×0.8+6×1 =149.25KW采用VV铜芯电缆3×95mm+1×35mm通往配电箱。通往对焊机采用3×35mm+1×25mm铜芯电缆。B、技术准备：（一）熟悉图纸、技术人员熟悉，审查施工图纸和有关的设计资料，掌握设计图纸的设计意图，结构和构造特点和技术要求。及时发现设计图纸中存在的问题和错误，使其改正在施工开始之前，为施工项目的施工提供一份准确、齐全的设计图纸，掌握设计内容及各项技术要求，了解工程规模，结构形式特点，工程量和质量要求；熟悉土层地质，水文勘察资料；审查地基处理和基础设计；会审图纸，搞清基础平面与周围地下设施管线的关系，图纸相互间有无错误冲突；研究好开挖程序，明确各专业工序间的配合关系，施工工期要求；并向参加施工人员层层进行技术交底。2、查勘施工现场：摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形、地貌、地质水文、河流气象、运输道路、邻近建构筑物，管线、电缆坑基，地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，以便为施工规划和准备提供可靠的资料和数据。3、制定施工方案：研究制定现场场地平整、基槽（坑）开挖施工方案；绘制施工总平面图和基坑土方开挖图，确定施工方法、程序、施工工艺流程、机械设备等；提出需用施工机具、劳动力计划，推广新技术计划。4、编制施工预算，为项目部控制各项成本支出，考核用工签发施工任务单，限额领料提供依据。5、编制施工组织设计，并进行审核，组织有关人员学习施工组织设计，使施工组织设计真正成为指导施工的纲领性文件。6、编制各特殊分部分项工程工艺卡，提出半成品加工计划及技术资料。7、做好施工场地的控制网测量：根据规划给定的坐标和水准点，按建筑物总平面要求，引测到现场，并有保护标志。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，设置龙门板，放出基坑挖土灰线，上部边线和底部边线和水准标志。龙门板桩一般应离开坑缘1.52.0m,以利保存,灰线¸标高¸轴线应进行复核无误后,方可进行基坑开挖。（二）审查管理制度1、管理制度必须贯彻国家法律、法规、方针政策，不得危害公众利益。2、管理制度必须实事求是。3、管理制度要配套，不留漏洞。4、各种管理制度间不能产生矛盾，以免职工无所适从。5、管理制度要有针对性，任何一条款都必须明确，词语表达要简洁、准确。6、各项管理制度：（1）项目经理责任制：a、坚持抓好组织管理，对工程作好周密计划和安排，坚守工作岗位，不得随意离开工地。b、抓好现场管理、安全生产、文明施工，杜绝浪费，现场清洁，改善好职工生活。c、必须抓好工程进度、资金计划及现场各项安全管理和施工程序合理安排。d、认真对待工程质量，配合并支持技术员和质检员，做好技术指导和质量监督执行工作。e、认真总结经验，严把施工质量关，确保按期保质交付使用，并做好竣工跟踪服务工作。（2）施工现场文明施工管理制度：a、建立现场文明施工管理体系，责任区划分明确，落实到人，管理必须到位。b、对施工现场区域按包干责任区的划分严格履行职责，定期进行检查。c、现场所有材料、机具设施必须按平面图进行码放和设置。d、各类材料、机具必须分类码放整齐，并符合安全技术规范。e、保持施工现场的道路通畅，排水设施良好，保证设施无跑冒、滴漏现象。f、保持场容整洁，做到活完料尽，垃圾集中定点存放并覆盖，做到日产日清。g、保护成品及设施不得乱写乱划，严禁随地大小便，做到文明施工。h、职工宿舍、厕所设专人负责，做到清洁、整齐、卫生无蚊蝇、无异味、无传染病发生。i、职工食堂工作人员做到“两证”齐全，个人卫生良好，制度健全，杜绝食物中毒。j、现场各类设施必须齐全有效，严禁挪用和损坏。k、现场门前设专人三包，控制作息时间，减少扰民事务发生。（3）施工现场环境保护管理制度：a、建立环境保护领导体系，分工明确，划分环境保护责任区，落实到人，管理必须到位。b、对新入场施工人员进行环境保护教育，并对季节性工程的不同变化进行环境保护教育。c、施工现场设专人清扫，针对季节不同，每日不少于两次，保持工地清洁，无积水。d、施工垃圾采用容器吊运，垃圾存放覆盖，保证日产日清。e、施工现场废水，必须经沉淀达标后排放市政管道。f、施工现场水泥、白灰、渣土等易飞扬的颗粒材料、散体材料必须进行覆盖。g、现场设冲洗池，带泥、土车辆出入必须清洗，避免道路遗撒。h、施工现场采用低噪声设备，严禁野蛮施工，必须严格控制噪音，减少施工扰民。i、施工现场油料存放设专库，库内必
