施工组织设计181.doc

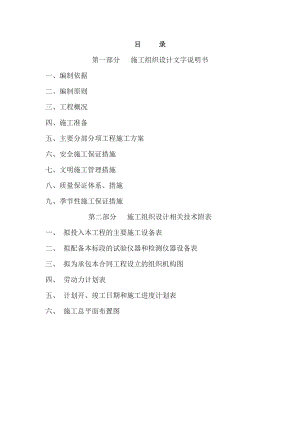

目 录第一部分 施工组织设计文字说明书一、编制依据二、编制原则三、工程概况四、施工准备五、主要分部分项工程施工方案六、安全施工保证措施七、文明施工管理措施八、质量保证体系、措施九、季节性施工保证措施第二部分 施工组织设计相关技术附表一、 拟投入本工程的主要施工设备表二、 拟配备本标段的试验仪器和检测仪器设备表三、 拟为承包本合同工程设立的组织机构图四、 劳动力计划表五、 计划开、竣工日期和施工进度计划表六、 施工总平面布置图第一部分 施工组织设计文字说明书一、 编制依据1、根据代理公司提供的盐城军分区射阳海防营食堂工程招标文件及本工程工程量清单；2、江苏省盐城市规划市政设计院有限公司设计提供的盐城军分区射阳海防营食堂工程施工施工图及相关补充说明资料。3、我公司经详细踏勘本项目施工现场了解到的相关数据资料；4、我公司多年类似工程施工经验及现有施工技术、机械设备和人力资源情况；5、国家、江苏省及盐城市当地主管部门现行建设工程施工管理规程、规章。二、 编制原则 本施工组织设计是在我们详细了解该工程施工条件、现场情况，结合我公司自身实际，并充分阅读和领会施工招标文件及施工设计图集后作出的初步施工组织设计，它有利于该工程在保证其质量、安全及保证成本的前提下顺利进行施工。是我公司提交本工程投标文件的重要组成部分。一旦中标，将着手从以下几个方面进行方案深化：确保工期：计划工期80日历天，从优化施工方案入手，利用先进的施工设备，精干的施工队伍，精心组织、科学施工，确保按时完工。确保质量：工程质量“合格”要求，实行全面质量管理，实行技术、质量承包责任制。确保安全：推行安全目标责任制，制定安全保证措施，杜绝安全事故的发生。成本控制：实施科学管理，确保成本控制措施的有效实现。三、 工程概况1、项目名称：盐城军分区射阳海防营食堂工程；2、投标范围：建筑基础、主体结构、门窗工程、给排水工程、电气设备安装工程及装饰装修工程等；3、项目地址：江苏射阳县解放路52号（射阳海防营院内）；4、项目业主：盐城军分区后勤部战勤办；5、建设规模：本工程为盐城军分区射阳海防营食堂工程施工，工程为部队食堂建筑，为地上一层框架结构建筑，设计建筑面积729平方米。6、结构形式：地上一层框架结构。7、质量目标：符合并一次性验收达到国家现行建设工程质量检查验收合格标准。8、工期目标：80个日历天。9、各单项工程设计概况及施工技术指标和施工注意事项 1）施工范围（本次工程招标范围）本工程本次招标范围包括：建筑、结构、给排水、装修、门窗工程、电气及弱电工程等。2）结构设计本工程结构形式设计为：框架结构。地基基础部分本工程地基基础型式采用混凝土独立基础，地基基础设计耐火等级二级，设计建筑工程等级为三级，建筑结构设耐久年限为50年以上。基础回填土应分层夯实回填，每次回填厚度小或等于300mm，除图中特别注明者外，基础中心线与柱中心线重合。基础采用C25弹性地基梁；基础底板，地梁钢筋的保护层厚度为40mm。施工注意事项：地基埋入持力层的深度不应少于400mm；基坑内不得积水，不得长期暴晒。持力层位于设计标高以下时，应继续开挖至持力层，超挖部分C15混凝土回填至设计标高；基槽不得随意超挖。基槽开挖完毕后，应进行钎探，然后会同勘察设计单位验槽，开挖基槽时，如遇坟坑、枯井、人防工事、软弱土层或与地勘资料不符情况，应通知勘察与设计单位处理。钢筋混凝土结构部分梁、柱、抗震墙应与国标混凝土结构施工图平面整体表示方法制图规则和构造详图配套使用。各混凝土构件的强度等级详见下表：砼构件名称砼强度等级基础基础梁C25、垫层C15剪力墙连梁C25楼屋面板C25楼梯构造柱C25钢筋的接头：钢筋的接头宜优先采用焊接或机械连接的接头，底层框架柱柱底钢筋应采用焊接或机械连接的接头。钢筋的代换：钢筋代换时应充分了解设计意图和代换钢筋的性能，严格遵守现行设计规范及有关技术规定。钢筋的现场绑扎：基础、楼板和剪力墙等钢筋网的绑扎，应将全部钢筋相交点扎牢，绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。3）墙体工程所有房间内墙采用砂加气混凝土砌块，M5混合砂浆砌筑；厚度200mm砌块容重不大于5.5KN/m3；外墙采用KF空心砖，M5混合砂浆砌筑，厚度200mm，砌体每隔500mm设26通长筋一道，填充墙在无混凝土构件的洞边240范围内用标砖砌筑。卫生间四周墙体采用MU10标砖砌筑；±0.00以下墙体用MU10标砖，M10水泥砂浆砌筑，并双面抹1：2砂浆20厚。卫生间填充材料：卫生间结构板与建筑地坪之间的高差用炉渣混凝土回填，容重小或等于12KN/m3。设施与墙体连接时，采用预埋砼和预埋件。墙身防潮层：在室内地坪下约60处做20厚1：2水泥砂浆内加35%防水剂的墙身防潮层（在此标高为钢筋混凝土构件，或下为砌石构造可不做），当室内地坪变化处防潮层应重叠，并在高低差埋土一侧墙身做20厚1：2。砂浆防潮层，如埋土侧为室外，还应刷1.5厚聚氨酯防水涂料（或其它防潮材料）。墙体留洞及封堵：砌筑墙预留洞数量及洞口尺寸、位置均应严格参照对应的结构施工图集逐一核对后方可进行施工；砌筑墙留洞待管道设备安装完毕后，用C15细石混凝土填实。4）屋面工程屋工程结构层为20厚水泥砂浆找平+木条间放陶瓷保温板，厚110 +4厚SBS防水卷材+顺水条40*20450-600+挂瓦条30*30+混凝土屋面瓦。5）门窗工程门窗玻璃的选用应不低于建筑外窗气密性能分级及其检测方法规定的4级及地方主管部门的相关规定。设计施工图中所注门窗尺寸均为洞口尺寸，门窗加工尺寸应按照装修面厚度在施工时予以适当调整。7）电气及弱电安装工程本工程电源由部队配电房引入，电压为380/220V三相五线制供电，采用电缆沟进户，使用导线为BV-500系列，暗设于墙板、柱及天棚内，暗设线路管内不得有接头，接线处设接线盒，线接头必须用锡焊焊接牢固。供电系统采用TN-C-S系统保护，在进户处设重复接地与插座接地共用，实测电阻不大于1欧。四、 施工准备1、 施工设想1）总体安排：根据本工程单体多的施工特点, 为加快基础工程的施工,基础土方采用机械开挖,然后将整个工程以变形缝为界分段进行流水作业,以加快施工进度。2）按照先地下后地上,先主体后安装、装修，先建筑后环境的施工程序科学组织施工。2、 施工工序安排1）施工顺序图屋面防水装饰、安装砖砌体主体结构地基基础室外管网门窗组织验收竣工清理竣工清理调 试楼、地面2） 主要施工方法本工程为钢筋混凝土现浇框架和专混砌体结构体系，其主要施工工艺为模板、钢筋、混凝土及预应力混凝土工程。模板工程：本工程采用定型钢模板和竹胶板模板，是砼达到清水砼的效果，脚手架采用碗扣型多功能脚手系统，加快脚手架的周转速度。钢筋工程：20及以上钢筋采用镦粗直螺纹机械连接技术，该技术已由建设部推广并形成行业标准，为国家重点推广的钢筋连接技术，具有操作简单、质量可靠、接头与母材等强度的特点。20以下钢筋采用闪光对焊或绑扎工艺。所有钢筋加工根据图纸和规范标准要求采用现场统一预加工，并按规定取样试验。混凝土工程：采用现场设拌合站集中拌制混凝土，通过人力推车运输至施工面。混凝土采用流水作业，分段一次浇注完成，不留施工缝。3） 主要管理措施组建精干高效的项目管理班子，选择有丰富施工经验的我公司队伍，分专业进行施工，技术人员、熟练工人进场后不擅自更换，以确保队伍素质稳定，所有人员均保证持证上岗，达到ISO9000标准要求。一旦中标，将按以下组织机构框图配置管理机构和管理人员：拟为本工程配备的组织机构框架图总公司项目经理部项目经理项目技术负责人综合办（负责人）资源保障部（负责人）质量安监督（负责人）施工技术部（负责人）资料档案组财务结算组生产设备组生产材料组安全督导组质量保障组工程试验组技术保障组工程测量组各专业施工队确保物资、机具的到位我公司现有的各种大型施工设备物资确保能够满足本工程需要，施工组织方案一旦确定，物资机具设备即全部到位，同时具备为抢工期而超常规投入的预备方案和调配能力。制定各阶段施工实施性施工组织设计。及时编写各分部分项施工方案，从现场实际出发不断优化，特别是出现变更或施工方法改变时均及时拟定施工方案或预备方案以保证施工不间断，在受控状态下进行。建立完善的管理制度。在劳、材、机具备的前提下，管理的先进性决定着工程的速度，工程伊始就建立完善的技术、质量、安全等管理制度可以有效地避免由于质量返工、安全因素等引起的工期延误。严格合同管理，对工程施工中需单独施工的如网架、外幕墙、消防等工序，在施工合同中应注明工期的要求，并应与总体进度计划相符。处理好相关单位的关系协调。项目部的外层关系单位很多，它们对工程施工活动的密切配合和支持是保证项目正常按期顺利交付的必要条件，工程一旦中标后我们将立即投入一名专职负责人协调诸如：业主、监理、设计、物资、市政公用部门、环保、环卫、周边各单位、质量监督、公安消防等关系，确定合同、设计、申报、审批、鉴证、验收等工作内容，在施工中充分予以考虑，以免干扰施工进度。3、施工顺序、进度安排及工程施工进度计划工程主要节点进度安排（详见后附表）。五、 主要分部分项工程施工方案（一）施工测量1、为保证单体建筑的位置正确和工程质量,施工时现场设专职测量放线员和复合测量员，专门负责本工程轴线，标高的测量和控制。2、进场后,与甲方、监理联系对勘测水准点和坐标控制点进行现场书面交底,作为工程施测轴线控制网和高程施测的依据。3、控制点牢固,且位置不亦受外界影响并设明显标志,表面用水泥砂浆抹平,压光,控制轴线十字线应清晰,控制点应设备用点和后视三角,以防破坏后能及时恢复。4、现场采用J-2经纬仪测量,专职放线员放线后,技术负责人及时复核并报甲方、监理验收,复核。5、标高控制(各楼层标高控制方法)(1)、标高测量采用AL-300水准仪。(2)、将甲方提供的水准点分测于场区某处桩位上,四边围档保护并注明其高程,做为施工用水准点。（二） 钢筋工程1、 施工准备（1）钢筋使用前先检查出厂合格证及标牌，做力学试验；如发生脆断等特殊情况，还要做化学成分检验。（2）按现场平面图规定的位置，将钢筋堆放场地清理平整，放好垫木，按钢筋品种、型号分类堆放。制备保护层所需要的砂浆垫块。（3）熟悉图纸，确定钢筋穿插就位顺序，做好与其它工作的配合，如模板、管线、预留、预埋,并做好技术、安全交底。2、施工技术要点（1）20及以上钢筋采用镦粗直螺纹机械连接技术, 20以下钢筋采用闪光对焊或绑扎工艺。（2）节点处钢筋穿插十分稠密时，应留出振动棒的插入空隙，也应注意梁顶面主筋间的净距不小于30mm,以利混凝土灌注。3、施工技术措施（1）基础钢筋绑扎划钢筋位置线：按图纸标明的钢筋间距算出基础实际需用的钢筋根数，在垫层上弹出钢筋的位置线；按弹出的钢筋位置线铺设基础钢筋，将钢筋交叉点全部绑扎。基础梁钢筋：先穿梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开，再放梁的架力筋，隔一定间距将架立筋与箍筋绑扎牢固，调整好箍筋间距，先绑架立筋，再绑主筋。根据弹好的墙柱子位置线，将柱子伸入基础
