施工管理工作报告1.doc

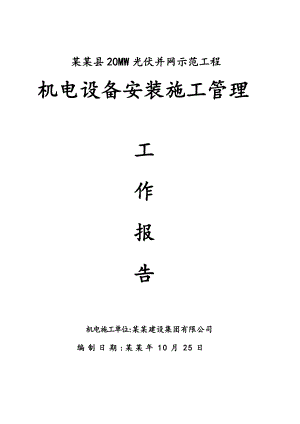

某某县20MW光伏并网示范工程机电设备安装施工管理工作报告机电施工单位:某某建设集团有限公司编制日期:某某年10月25日目录1 工程概况32工程投标42.1标前准备42.2标书编制的依据52.3施工组织设计编制的原则52.4施工组织设计编制的依据52.5开标、中标、签订施工承包合同83工程进度计划与措施及项目完成情况83.1施工工期83.2工程进度计划83.3工期保证措施93.3.1雨季施工措施103.4工程项目完建情况124主要施工方法164.1施工准备164.2 施工工序总体安排204.3主要工序施工方法224.4 施工的技术措施305施工质量管理体系与措施315.1质量目标、质量保证体系及技术组织措施315.2质量组织机构及主要职责315.3质量管理措施及关键工序质量控制355.4质量管理及检验标准385.5质量保证技术措施396 文明施工与安全生产406.1安全管理目标406.2安全管理组织机构及主要职责406.3安全管理制度及办法446.4 安全组织技术措施456.5 重要施工方案和特殊施工工序的安全过程控制476.6主要危险点分析及预防措施487财务管理538附件548.1施工管理机构设置及主要工作人员表548.2工程施工管理大记事551 工程概况某某省某某县20MW光伏并网示范工程位于某某省某某县金牌港开发区内，地理坐标为东经109°486.73，北纬19°5756.04。金牌港开发区位于某某省西部某某县境内的马袅半岛，距离某某县15km，介于海口和洋浦经济开发区之间，距离海口市65km，距离洋浦经济开发区70km，地处某某省西部工业走廊，是某某发展工业的重点区域之一。工程场地开阔、平坦，交通便利，地理位置优越，是建设太阳能电站较为适宜的场址。某某某某20MW光伏并网示范工程装机总容量约20MW，其中250kW采用半跟踪系统，50kW采用全跟踪系统，50kW采用聚光电池系统，50kW采用BIPV系统，50kW采用薄膜固定倾斜支架方案布置，其它均采用多晶硅固定倾斜支架方案布置。晕1）光伏电站内汇流箱安装及光伏电缆（含埋管）敷设；2）逆变升压室直流配电单元、逆变器安装及相关电缆敷设；直流配电单元与汇流箱之间的光伏电缆敷设（含埋管），电缆终端头的制作与安装，敷设电缆所必要的土石开挖与回填；3）10kV户内开关柜设备安装、电缆沟开挖及相关电缆敷设；4）2套SVG无功补偿装置及相关电缆敷设；5）箱式变电站安装及相关电缆敷设，箱变与逆变升压室配电柜之间低压电缆敷设（含埋管），电缆终端头的制作与安装，敷设电缆所必要的土石开挖与回填；6）站用电、站备用电设备安装及各类型电缆光缆敷设（包括动力、控制、保护、测量系统、进站10kV电缆及光缆）；7）光伏电站防雷接地工程（包括避雷针安装、电气设备接地等）；8）光伏电站10kV集电线路中电缆部分的电缆沟开挖、电缆敷设及回填；9）光伏方阵场内10kV电缆终端头、中间头的制作与安装。10）电缆桥架与支架安装、电缆防火封堵、防火涂料及辅助设施；11）站综合自动化系统（含：控制、保护、测量、电源、信号、安全自动装置、电站计算机控制系统设备安装工程）；12）图像监视系统；13）直流系统；14）通信系统；15）与接入系统有关的、安装在光伏电站侧的二次设备；16）光伏电站监控系统组网的直埋光缆敷设、熔接工程。17）设备开箱检查、验收、安装及调试、试运行、竣工的验收。18）为完成合同内设备安装和施工所需的消耗性材料以及除在工程量清单表中甲方采购供应部分以外的装置性材料的采购。19） 负责业主在该施工范围采购的设备（包括附件、资料及装箱单）、材料的接货、卸货、倒运、开箱验收、保管、保养、出入库、并建立台帐等工作20） 其他项目其他未在上述范围中明确指明的，但在标书中相关条款涵盖与设备有关的辅助工程施工、辅助设备的安装等。2工程投标2.1标前准备某某年5月，我公司网上获知招标信息，在资质预审通过并入围后，组织投标班子，分为商务标和技术标两个编制小组，并在业主的主持下与其他投标单位进行现场踏勘，认真审阅图纸，编制科学的施工方案。预算员以工程量清单核算成本后，向公司投标小组提供合理的报价依据。2.2标书编制的依据（1）某某天能电力有限公司提供的招标文件（2）电力部门制定的相关法定文件（3）中华人民共和国招投标法（4）招标文件提供的工程量清单报价2.3施工组织设计编制的原则（1）本工程施工组织设计编制的原则是满足工程工期、质量、安全生产、文明施工的要求。（2）充分利用工程施工中的点面，机械设备连续施工的原则。（3）采用先进的施工工艺和施工技术，制定科学的施工方案。2.4施工组织设计编制的依据2.4.1图纸及招标文件2.4.2招标单位提供的工程设计图纸或文字资料2.4.3设备文件及设计图纸2.4.4电站现场勘察情况报告2.4.5有关分部工程的协议、合同、文件。2.4.6公司质量手册、公司质量体系程序及公司土建施工过程作业指导书和电气施工过程作业指导书。2.4.7原电力部电力建设安全工作规程。2.4.8本工程设备材料清册。2.4.9施工队伍情况、装备水平、公司的施工组织意向。2.4.10电力建设工程预算定额2001年修订本(建筑、热力、电气)。2.4.11建设单位对本工程的特殊要求、质量目标、工期目标。2.4.12现行国家及地方标准太阳能电源系统的制造、验收和交接试验应符合国家标准及行业标准，国家标准及行业标准未提及部分参考IEC标准。光伏应用系统技术规范：地面用晶体硅光伏组件设计鉴定和定型 GB/T 9535地面用光伏（PV）发电系统概述和导则 GB/T18479低压配电设计规范 GB50054 低压直流电源设备的特性和安全要求 GB17478电气装置安装工程盘、柜及二次回路结线施工及验收规GB50171光伏器件 GB6495 电磁兼容试验和测量技术 GB/T17626交流电气装置的过电压保护和绝缘配合 DL/T620交流电气装置的接地 DL/T621 电气装置安装工程施工及验收规范 GBJ23282建筑设计防火规范 GBJ16-87(2005版)建筑物防雷设计规范 GB50057-2000建筑抗震设计规范 GB50011-2001并网接口参考标准：光伏并网系统技术要求 GB/T 19939-2005光伏发电接入电力系统技术规定 GB/Z 19964-2005光伏系统电网接口特性 GB/T 20046-2006地面用光伏（PV）发电系统 GB/T 18479-2001太阳能光伏系统术语 GB/T 2297-1989电能质量 供电电压允许偏差 GB/T 12325-2003安全标志（ISO 3864:1984） GB/T 2894-1996电能质量 公用电网谐波 GB/T 14549-1993电能质量三相电压允许不平衡度 GB/T 15543-1995电能质量电力系统频率允许偏差 GB/T 15945-1995安全标志使用导则 GB/T 16179-19956地面光伏系统概述和导则 GB/T 18479-2001光伏发电系统的过电压保护导则 SJ/T 11127-1997电气、仪表工程：电气装置安装工程施工及验收规范 GBJ232-82电气装置安装工程电缆线路施工及验收规范 GB50168-92电气装置安装工程接地装置施工及验收规范 GB50169-92电气装置安装工程旋转电机施工及验收规范 GB50170-92继电保护和安全自动化装置技术规程 GB14285-93电气装置安装工程低压电器施工及验收规范 GB50256-96金属穿线管和固定件 IEC423根据颜色和数字鉴别导线 IEC446低压开关设备和控制设备组件 IEC439电气装置安装工程 高压电器施工及验收规范 GBJ14790电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范 GBJ14890电气装置安装工程 电气设备交接试验标准 GB5015091 电气装置安装工程 接地装置施工及验收规范 GB5016992 电气装置安装工程 盘、柜及二次回路结线施工及验收规范GB5017192封闭式母线槽安装工艺 ZE-1.11-2001钢制电缆桥架安装工艺 ZE1. 07-1999防雷接地装置和电气接地装置施工工艺 ZE-1.12-2003起重机械安全技术操作规程 ZZ-0.6-91建筑机械使用安全技术规程 JGJ33-2001施工现场临时用电安全技术规范 JGJ46-2005建筑施工高处作业安全技术规范 JGJ80-91建筑施工现场环境与卫生标准 JGJ146-2004机械设备安装工程施工及验收通用规范 GB50231-982.5开标、中标、签订施工承包合同根据招标文件的规定，我公司按期送达相关证明资料及投标文件到赤壁市建工局招投标中心，经过公开评标，本公司以合理报价，科学的施工方案，我公司竞得某某县20mw光伏并网示范工程机电设备安装项目招标文件的全部内容。网上公示后，我公司交纳招标代理费，工程违约保证金，与项目实施单位签订工程承包协议。3工程进度计划与措施及项目完成情况3.1施工工期本工程总工期：日历工期90天
