施工现场临时用电施工组织设计(污水处理厂).doc

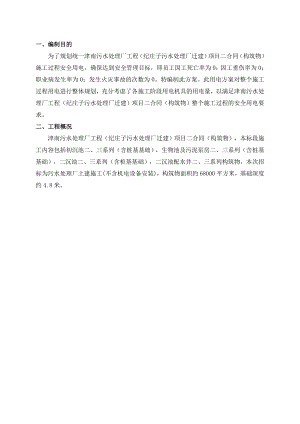

一、编制目的为了规划统一津南污水处理厂工程（纪庄子污水处理厂迁建）项目二合同（构筑物）施工过程安全用电，确保达到安全管理目标，即员工因工死亡率为0；因工重伤率为0；职业病发生率为0；发生火灾事故的次数为0。特编制此方案。此用电方案对整个施工过程用电进行整体规划，充分考虑了各施工阶段用电机具的用电量，以满足津南污水处理厂工程（纪庄子污水处理厂迁建）项目二合同（构筑物）整个施工过程的安全用电要求。二、工程概况津南污水处理厂工程（纪庄子污水处理厂迁建）项目二合同（构筑物），本标段施工内容包括初沉池二、三系列（含桩基基础），生物池及污泥泵房二、三系列（含桩基基础），二沉池二、三系列（含桩基基础），二沉池配水井二、三系列构筑物，本次招标为污水处理厂土建施工(不含机电设备安装)，构筑物面积约68000平方米，基础深度约4.8米。三、供电方式及用电数据工程类别地下结构工程量初沉池二、三系列（含桩基基础），生物池及污泥泵房二、三系列（含桩基基础），二沉池二、三系列（含桩基基础），二沉池配水井二、三系列构筑物现场总负荷837KW有功功率393KW无功功率522KVAR动力总额定功率654KVA总额定电流985A生活办公总额定功率278KVA总额定电流422A供电方式变压器选择采用400KVA变压器4台市电低压电网保护系统TN-S TN-CTT 保护接零自备电源并网方式.接地措施.阻值及防误操作技术措施现场供电线路导线或电缆型号与截面积（干线）VV2 3×120+2×70敷设方式电缆埋地、管穿线埋地、架空敷设分支线敷设方式穿管、线槽、电缆埋地、管穿线埋地、架空敷设接地装置中性点接地自变电所总配电箱PE线引出处重复接地总箱共11处接地装置使用材料（含重复接地）50×50×5镀锌角钢30×3扁钢分级保护及闸箱情况总配电柜漏电保护器额定电流（DZ15L/4901-400）漏电电流（300mA）时间（0.1S）总箱数量13分配电箱漏电保护器型号DZL15E-100/4901漏电动作电流（7550MA）.时间（0.1S）闸箱数量60开关电箱漏电保护器DZ15LE-（10015）/3901闸箱数量220计量表箱漏电保护器DZ15LE-250/4901闸箱数量13现场防雷业主根据现场施工、办公、生活平面布置，进行防雷布置备注四、施工现场用电设备及照明明细及负荷计算书1、B1变压器（1） 用电设备序号设备名称换算后功率台数总功率01电焊机14.5 KW687 KW02空压机7.5 KW215 KW03潜水泵2.2 KW2044 KW04电 锯5.5 KW15.5 KW05平 刨4 KW14 KW06压 刨4 KW14 KW07施工照明1KW1010KW08业主办公区100KW100KW09项目办公区60KW60KW（2）负荷计算：电焊机容量换算JC=0.35 cos=0.64 K=0.47(查表得来)Pe=S×cos=38××0.64=14.5KW电焊机的容量换算：14.5×6=87KW空压机的容量换算：7.5×2=15KW潜水泵的容量换算：2.2×20=44KW电锯的容量换算：5.5×1=5.5KW平刨的容量换算：4×1=4KW压刨的容量换算：4×1=4KW=87+15+44+5.5+4+4=160KW P=K×Pe=0.47×160=75KW Q=tg×P=1.33×75=100KVAr S=125KVA I=181A（3）施工照明、办公区及宿舍生活区：tg=1.52 K=0.47(查表得来) 施工区照明负荷10KW业主办公区用电负荷100KW 项目办公区用电负荷60KW =10+100+60=170KW P=K×Pe=0.47×170=80KW Q=P×tg=80×1.52=121KVAr S=145KVAI=220A（4）I总=181+220=401A2、B2变压器（1）用电设备序号设备名称换算后功率台数总功率01电焊机14.5 KW687 KW02空压机7.5 KW322.5 KW03潜水泵2.2 KW1533 KW04切断机4.5 KW418 KW05弯曲机4.5 KW418 KW06无齿锯3 KW412 KW07调直机3 KW26 KW08套丝机5 KW420 KW09电 锯5.5 KW15.5 KW10平 刨4 KW1 4 KW11压 刨4 KW1 4 KW12小型手动工具5 KW5 KW13施工照明50KW50KW14宿舍生活区100KW100KW（2）负荷计算：电焊机容量换算JC=0.35 cos=0.64 tg=1.52 K=0.47(查表得来)Pe=S×cos=38××0.64=14.5KW电焊机的容量换算：14.5×687 KW空压机的容量换算：7.5×322.5 KW潜水泵的容量换算：2.2×1533 KW切断机的容量换算：4.5×418 KW弯曲机的容量换算：4.5×418 KW无齿锯的容量换算：3×412 KW调直机的容量换算：3×26 KW套丝机的容量换算：5×420 KW电锯的容量换算：5.5×15.5 KW平刨的容量换算：4×14 KW 压刨的容量换算：4×14 KW小型手动工具：5 KW=87+22.5+33+18+18+12+6+20+5.5+4+4+5=235 KW P=K×Pe=0.47×235=110 KW Q= tg×P=1.33×110=146 KVAr S=183 KVA I=278 A（3）施工照明、办公区及宿舍生活区：tg=1.52 K=0.47(查表得来)小型手动工具：5 KW施工区照明： 50 KW 民工宿舍区：100 KW =5+50+100=155 KW P=K×Pe=0.47×155=73 KW Q=P×tg=73×1.52=111 KVAr S=133 KVAI=202A（4）I总=278+202=480 A3、B3变压器（1）用电设备序号设备名称换算后功率台数总功率01电焊机14.5 KW687 KW02空压机7.5 KW645 KW03潜水泵2.2 KW2044 KW04振捣器1.5 KW2030 KW05小型手动工具5 KW5 KW06施工照明10KW10 KW（2）负荷计算：电焊机容量换算JC=0.35 cos=0.64 tg=1.52 K=0.47(查表得来)Pe=S×cos=38××0.64=14.5KW电焊机的容量换算：14.5×687 KW空压机的容量换算：7.5×645 KW潜水泵的容量换算：2.2×2044 KW 振捣器的容量换算：1.5×2030 KW 小型手动工具:5 KW 施工照明:10KW=87+45+44+30+5+10=221 KW P=K×Pe=0.47×221=104 KW Q= tg×P=1.33×104=138 KVAr S=173 KVA I=263 A4、B4变压器（1）用电设备序号设备名称换算后功率台数总功率01电焊机14.5 KW687 KW02空压机7.5 KW645 KW03潜水泵2.2 KW2044 KW04振捣器1.5 KW2030 KW05小型手动工具5 KW5 KW06施工照明10 KW10 KW（2）负荷计算：电焊机容量换算JC=0.35 cos=0.64 tg=1.52 K=0.47(查表得来)Pe=S×cos=38××0.64=14.5KW电焊机的容量换算：14.5×687 KW空压机的容量换算：7.5×645 KW潜水泵的容量换算：2.2×2044 KW 振捣器的容量换算：1.5×2030 KW 小型手动工具:5 KW 施工照明:10KW=87+45+44+30+5+10=221 KW P=K×Pe=0.47×221=104 KW Q= tg×P=1.33×104=138 KVAr S=173 KVA I=263 A五、导线截面选取依据依据电缆所流过最大电流的大小来确定电缆截面的大小。电缆所流过的最大电流大小和电缆截面大小成正比；电缆所流过电流的大小和施工用电量的大小成正比。铝芯绝缘导线载流量与截面的倍数关系导线截面(mm) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数(3.5) 3 (2.5)载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明：1、本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。可以看出：倍数随截面的增大而减小。2、“二点五下乘以九，往上减一顺号走”说的是2.5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm导线，载流量为2.5×922.5(A)。从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。3、“三十五乘三点五，双双成组减点五”，说的是35mm的导线载流量为截面数的3.5倍，即35×3.5122.5(A)。从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个线号成一组，倍数依次减0.5。即50、70mm导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2.5倍，依次类推。4、“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25的条件下而定的。若铝芯绝缘
