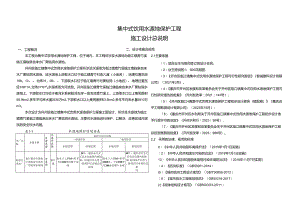

集中式饮用水源地保护工程施工设计总说明.docx

集中式饮用水源地保护工程施工设计总说明一、工程概况二、设计依据及规范本工程为集中式饮用水源地保护工程，位于境内，本工程所涉及水源地为临江镇青竹溪临江镇临泉自来水厂黑牯洞水源地。开州区临江镇集中式饮用水源地保护工程所涉及水源地为临江镇青竹溪临江镇临泉自来水厂黑牯洞水源地，该水源地上游取水口位于临江镇青竹村连儿滩（小地名），地理位置东经108。13，北纬31。09，下游取水口位于临江镇青竹村黑牯洞（小地名），地理位置东经108o14,北纬31o07水源类型为河流型。开州区临江镇青竹溪临江镇临泉自来水厂黑牯洞水源地上、下游取水口均位于南河水系映阳河左岸一级支流青竹溪上，上游取水口以上集雨面积58.9km2,多年平均来水量3535万m3,下游取水口以上集雨面积63.5km2,多年平均来水量3810万m3。本次设计为开州区临江镇集中式饮用水源地保护工程施工图设计，所涉及水源地为临江镇青竹溪临江镇临泉自来水厂黑牯洞水源地。主要对水源地进行保护，以解决、改善区域内居民的安全饮水问题。表1-1水源地保护区划分表水厂名称水源名称水源类型水源所在镇保护区划分范围一级保护区二级保护区水域范图陆域范围水域范围陆域范围临泉自来水厂临江镇青竹溪临江供临泉自来水厂黑牯洞水源地河流型临江俵取水口上游10米至下游100米的整个水域30年一遇洪水位至正常水位施围内的陆域，陆域沿岸长度与一级保护区水域长度相同取水口上游10米至2000米，下游100米至200米的整个水域30年一遇洪水位至正常水位范围内的陆域,陆域沿岸长度与二级保护区水域长度相同2.1主要依据（1）项目业主与我司签订的设计合同；（2）业主提供的1：500详测图；（3）开州区临江镇集中式饮用水源地保护工程可行性研究报告（智诚建科设计有限公司）（2021年3月）；（4）重庆市开州区发展和改革委员会关于开州区临江镇集中式饮用水源地保护工程可行性研究报告的批复（开州发改审2021143号）；（5）开州区临江4真集中式饮用水源地保护工程初步设计报告（报批稿）（重庆近平工程勘测设计有限公司）（2023年10月）；（6）重庆市开州区水利局关于开州区临江镇集中式饮用水源地保护工程初步设计准予行政许可的决定（开州水利行202358号）：（7）重庆市开州区发展和改革委员会关于开州区临江镇集中式饮用水源地保护工程总投资概算的批复（开州发改审2023989号）。2.2 采用的法律、规范和标准II中华人民共和国环境保护法（2015年1月1日实施）2中华人民共和国水污染防治法（2018年1月1日实施）13中华人民共和国固体废物污染环境防治法（2016年11月7日实施）4防洪标准（GB50201-2014）|5城市防洪工程设计规范（GB/T50805-2012）6城市排水工程规划规范（GB50318-2017）砌体结构设计规范（GB5OOO3-2O11）34既有建筑维护与改造通用规范(GB55022-2021)35安全防范工程通用规范(GB55029-2022)36火灾自动报警系统设计规范(GB50116-2013)37建筑电气与智能化通用规范(GB55024-2022)38民用闭路监视电视系统工程技术规范(GB50198-2011)39综合布线系统工程设计规范(GB5O311-2016)40安全防范工程技术规范(GB50348-2018)411视频安防监控系统工程设计规范(GB50395-2015)42智能建筑弱电工程设计与施工图集2.3 设计内容开州区临江镇集中式饮用水源地保护工程项目建设内容有：沿水源地沿线新建防护网6395m；安装水源地界标16块；安装水源地交通警示牌16块；安装水源地宣传牌7块；新建化粪池49座，配套DNIlOHDPE双壁波纹管980m；垃圾桶36个；10方压缩式垃圾车1辆；水源涵养林29740m2;视频监控系统1套。三、建设条件3.1 水文气象工程流域属亚热带湿润季风气候区，气候温和，四季分明，雨量充沛，湿度较大，无霜期长，春季气温回升较早但常受寒潮影响出现倒春寒，初夏雨量丰沛，盛夏炎热多伏旱，秋多绵雨，冬无严寒，云雾较多。根据流域邻近的开州区气象站1972年2016年实测资料统计：雨季从4月延续至10月，降水量约占全年降水量的87.4%,12月至2月是流域枯季，其降水量约占全年降水量的4.37%。降水量年际变化较大，多年平均降水量为1260.1mm,最大年降水量1716.4mm(1983年)，最小年降水量795.7mm(1988年),相差达920.7mm。暴雨多发生在59月，一次大暴雨过程多为13d,其中大部份雨量集中在24h内。多年平均气温18.49,极端最高气温43.4C,极端最低气温-3.6t;多年平均年蒸发量为1093.0mm(20cm蒸发皿观测值)；多年平均8混凝土结构设计规范(GB50010-2010,2015年版)9水工混凝土结构设计规范(S1.191-2008)10畜禽养殖业污染防治技术规范(HJ“81-2001)11室外排水设计标准(GB50014-2021)12城乡排水工程项目规范(GB55027-2022)13建筑与市政工程防水通用规范(GB55030-2022)14城镇污水处理厂污染物排放标准(GB18918-2002)(15J生活垃圾填埋污染控制标准(GB16889-2008)16污水综合排放标准(GB8978-1996)17畜禽养殖业污染物排放标准(GB18596-2001)18地表水环境质量标准(GB3838-2002)|19生活饮用水卫生标准(GB5749-2022)20水源涵养林建设规范(GB26903-20U)(21水源涵养林工程设计规范(GB/T50885-2013)22地下水质量标准(GB/T14848-2017)23道路交通标志和标线(GB5768-2009)24集中式饮用水水源编码规范(HJ747-2015)25农村饮用水水源地环境保护技术指南(HJ2032-2013)26集中式饮用水水源环境保护指南(试行)27饮用水水源保护区标志技术要求(HJT4332008)28集中式饮用水水源地环境保护状况评估技术规范(HJ774-2015)29集中式饮用水水源地规范化瓮设环境保护技术要求(HJ773-2015)30饮用水水源保护区划分技术规范(HJ338-2018)31农村饮用水水源地环境保护项目德设与投资指南32饮用水水源保护区标志和隔离网设置要求33民用建筑电气设计标准(GB51348-2019)4.1.1.1 界标(1)内容保护区界标正面的上方为饮用水水源保护区图形标志。中下方书写饮用水水源保护区名称：“饮用水水源一(二)级保护区”。最下方为“监督举报电话：XXXXXXXX”。界标背面的上方为饮用水水源保护区范围示意图。下方书写饮用水水源保护区具体的管理要求。(2)颜色界标的颜色采用绿底、白边，图案背景和文字为白色。规范界标图形标志如下图所示。水源地保护区界标样式(3)支撑及构造界标面板尺寸为1.2X1.6m,3mm厚铝合金材质，标志面板应设置高强级反光膜材料，表面再采用5mm厚有机玻璃板覆盖，以螺栓固定，其结构支撑采用双柱式，立柱采用4mm厚DN80×2800mm不锈钢管(含地下班基础500mm)4.1.1.2 交通警示牌饮用水水源保护区交通警示牌分为饮用水水源保护区道路警示牌和饮用水水源最大风速10.4mso4.1.1.3工程区区域地貌形态属渝东平行岭谷区。地形地貌特征受地质构造和地层岩性的控制，背斜呈山，向斜呈宽缓谷地，山系、谷地长轴方向与构造轴线方向一致。地面高程一般在450580m,丘顶与谷地(平坝)高差一般小于250m,属构造剥蚀侵蚀浅切割宽谷低山丘陵地貌。河谷中有断续的河漫滩和两岸阶地发育。地形上主要呈现宽缓河谷阶地与由丘陵构成的岭状地形相间。区内地貌主要分为侵蚀堆积地貌和构造剥蚀地貌两大类。工程区出露基岩主要为三叠系和侏罗系地层，第四系全新统有人工堆积层、冲积层、残坡积层、崩坡积层等。工程区及附近区域无现代活动断层，历史上未发生过中强以上破坏性地震。工程区主要受外围地震影响，但波及到该区影响甚小，影响烈度均在V度以下。据查地方历史资料，工程区及附近区域未发生过中强地震。据中国地震动参数区划图(GB18306-2015),本区地宸动峰值加速度为0.05g,相当于地震基本烈度Vl度，建议设计地震烈度值为Vl度。四、工程设计4.1 标准化建设工程4.1.1 标志标牌水源地标志牌按照饮用水水源保护区标志技术要求(HJ/T433-2018)进行设计。饮用水水源地保护区设立的标志牌共3类：界标、道路警示标牌、宣传牌。界标：一般设立于保护区陆域界限顶点处的标志，标识保护区的范围，并警示人们需谨慎行为。交通警示牌：警示车辆或行人进入饮用水水源保护区道路，需谨慎驾驶的标志。宣传牌：各级地方政府根据实际需要，为保护当地饮用水水源而对过往人群进行宣传教育所设立的标志。反光膜材料，表面再采用5mm厚有机被璃板覆盖，以螺栓固定，其结构支撑采用单柱式，立柱采用4mm厚DN80×3000mm不锈铜管（含地下桩基础500mm）o4.1.13宣传牌按照饮用水源保护区标志技术要求（HJ"433-2018）,拟在水源地保护区内人员活动频繁处增设宣传牌，根据项目实际情况，本次宣传牌设置在人员密集处。（1）内容、颜色饮用水水源保护区宣传牌为单面，宣传牌颜色及文字内容由地方政府根据实际情况确定，制作方式可借鉴下图所示宣传牌。水源保护区宣传牌示:图（2）支撑及构造宣传牌面板尺寸为2.5X1.0m,3mm厚铝合金材质，标志面板应设置高强级反光膜材料，表面再采用5mm厚有机玻璃板覆盖，以螺栓固定，其结构支撑采用双柱式结构，立柱采用4mm厚DN80X2300mm不锈钢管（含地下桩基础60Omm）。宣传牌在明显位置采用饮用水水源保护区图形标，当遇到道路狭窄，布置空间不足的情况，饮用水水源保护区标志的尺寸可根据实际情况按比例缩放。保护区航道警示牌。本次涉及2个饮用水水源地保护区内无航道，无需设置航道警示牌，本方案仅涉及道路警示牌，根据实际情况在人员密集处设置。(1)内容根据饮用水源保护区标志技术要求(HJ/T433-2018)要求，道路警示牌采用道路交通标志和标线(GB5768)中告示牌的形式。左边为饮用水水源保护区图形标，右边书写“您已进入XX饮用水水源X级保护区全长XXkm”或“您已进入XX饮用水水源X级保护区从XX至XX"，提示过往车辆及行人谨慎驾驶或行为。(2)颜色道路警示牌的颜色一般为蓝底白边，图案背景和文字为白色，高速公路为绿底白边，图案背景和文字为白色。规范道路警示牌图形标志如系图所示。驶入饮用水水源保护区道路警示牌示怠图您已驶离XX饮用水水源X级保护区感谢您的谨慎驾驶驶声饮用水水源保护区道路警示牌示意图(3)支撑及构造交通警示牌面板尺寸为1.5X0.6m,3mm厚铝合金材质，标志面板应设置高强级表41水源地标志标牌工程量
