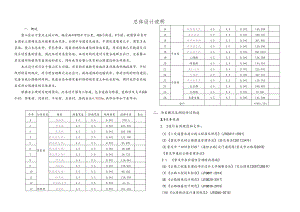

移民安置村基础设施提升工程(三标段)总体设计说明.docx

总体设计说明一、概述璧山区位于重庆主城以西，幅员面积915平方公里，辖6个街道、9个镇。被国家命名为全国水土保持生态环境要设示范县、全国平安建设先进县，中国优质菊萄之乡、国家卫生县城。璧山生态良好，景色秀丽。随着当地经济建设的快速发展，原有道路已不能满足沿线乡村发展的需要，因此本项目急需实施。本项目的改造对方便当地群众出行、完善暨山区交通网络格局有着深远的意义，同时也符合璧山区农村公路建设的总体要求。本次设计项目位于璧山区大兴镇。项目的实施能有效地改善旧路局部地段狭窄、平纵线形较差的现状，对方便当地群众安全出行、提高道路的运输效率、带动沿线的经济建设、完善当地公路路网结构、促进社会和谐有着积极的现实意义和社会影响，同时也符合本地区农村公路建设的总体要求。根据业主规划及现场情况，此本设计图为三标段，包含道路与桥梁，道路涉及大兴镇8个村：茅莱村、均田村、平安村、石鼻村，路线全长4.901Km,具体分布如下表所示：14鸽场路支线4.53.50.5*2146.05815陈廷星路4.53.50.5*2520.52716均田水库路4.53.50.5*2267.68217平安村刘帅路支线4.53.50.5*2150.65618罗石路支线4.53.50.5*2160.235719二陈路4.53.50.5*2156.58820陈哲路4.53.50.5*2144.01621石鼻村戴仁全路4.53.50.5*2225.04322大程路4.53.50.5*2437.71323钱开辰支路4.53.50.5*2120.76424大王路4.53.50.5*2100.60525大孙路4.53.50.5*237.66726石龚支路4.53.50.5*2141.038合计1901.764序号行政村名路名路基宽度路面宽度硬路肩宽道路长度备注1茅菜村周张路4.53.50.5*2278.52丹荣路4.53.50.5*2423.5353张龙路4.53.50.5*2484.1994张龙路支线14.53.50.5*2121.7665张龙路支线24.53.50.5*285.0766张龙路支线34.53.50.5*238.6467张龙路支线44.53.50.5*236.7348谭天路4.53.50.5*2116.8619城张路4.53.50.5*2129.02510城张路支线14.53.50.5*296.42611张复路4.53.50.5*2219.35912钱城路支线4.53.50.5*241.7413均田村鸽场路4.53.50.5*2221.304二、项目概况及测设经过简述2.1任务来源2. 2设计采用规范和文件：(1)小交通量农村公路工程技术规范(JTG3311-2021)(2)重庆市农村公路建设管理办法(渝交委法201124号)(3)重庆市“四好农村路”(通组公路)设计通用图(重庆市公路局2018)重庆市通组公路管理办法2.1 重庆市农村通组管理睑收指南(6)公路工程基本建设项目设计文件编制办法(交公路发2007358号)(7)公路工程技术标准(JTGB01-2014)(8)公路路线设计规范(JTGD20-2017)(9)公路路基设计规范(JTGD30-2015)(10)公路桥涵设计通用规范(JTGD60-2015)凸形竖曲线一般最小半径（m）75150凹形竖曲线一般最小半径（m）75200汽车荷载等级公路一H级公路一II级路面轴载标准轴载100KN标准物载设计洪水频率1/251/252.4测设经过在与业主签定合同后，我公司按业主要求，结合前期项目资料，前期地形图测量资料，立即组织专业技术人员对该项目进行GPS旧路轮廓进行复测，现场定线，再对旧路基加宽土石方测算,对路线进行涵洞、水文、地质调察。2023年6月完成施工图设计文件的编制。2.5 原有道路等级、标准本项目道路为通组公路，路基宽度4.5米。现状路面结构为泥结碎石路面，路基稳定，沿线通行条件较好，但下雨时，影响正常通行；道路整体宽度不一，实际行车宽度远小于路基宽度。道路目前均无错车道（可在平交口和路基较宽处安全错车）。2.6 旧路路基排水及沿线安全设施原公路的排水系统均为土质边沟或无边沟。经现场调查为满足排水需要，需新修边沟和增加部分简易涵洞。原有道路为泥结碎石通组公路，全线无交安设施。本次设计将增加标志标牌设计;对于临崖路段和鱼塘路段采用波形梁护栏进行安全防护。三、沿线地质、气象、水文情瓦3.1 地形、地貌璧山区处于重庆南弧形构造带，华箜山复式背斜中的温塘峡背斜与沥鼻峡背斜之间。温塘峡背斜在区境内称东山，东翼陡西翼缓，核部地层为三叠系嘉陵江灰岩，沥鼻峡背斜在区境内称西山，西陡东缓，核部地层为三叠系嘉陵江灰岩。温塘峡背斜（东山）与沥鼻峡背斜（西山）间的地质结构为璧山向斜。璧山向斜北起八塘镇内，南到丁家镇兴华村，长约40km,核部地层为侏罗纪遂宁组砂页岩。璧山向斜中的次级构造有丹凤短背斜：北起同兴水库，南到正兴镇新山，长约22km,茅莱山居其中，海拔524f11o福禄向斜：北起福禄砂石村，南到会兴简家庙小学，长约20km。香炉山向斜：北起定林陶市村，南至江津现龙，长约9km<>(11)公路垢工桥涵设计规范(JTGD61-2005)(12)公路桥涵地基及基础设计规范(JTG3363-2019)(13)公路交通标志和标线设置规范(JTGD82-2009)(14)小交通量农村公路工程技术标准(JTG2111-2019)(15)公路工程质量检验评定标准(JTGF80/1-2017)(16)公路水泥混凝土路面设计规范(JTGD40-2011)(17)公路水泥混凝土路面施工技术细则(JTGF30-2014)(18)公路路面基层施工技术细则(JTGTF20-2015)(19)公路桥涵施工技术规范(JTGTF50-20U)(20)公路安全生命防护工程实施技术指南(试行)(21)我单位与业主签订的合同书(22)公路沥青路面施工技术规范JTGF40-2004交通部颁发其他有关标准、规范、规程及工程建设标准强制性条文(公路工程部分)。及其概预算编制办法、预算定额3.2 设计标准本项目按农村公路进行设计，技术标准按小交通量农村公路工程技术规范(JTG3311-2021)执行，采用四级公路(II类)标准，拟建路线全长4.901公里。路基宽度为4.5米，路面宽度为3.5米，两侧各0.5米路肩。行车道路拱横坡为1.5乐单向坡。主要技术指标见下表：指标名称标准指标值采用指标值备注公路等级四级公路(II类)设计速度(km/h)1515路基宽度(m)4.5/74.5/7平极限最小半径(m)IO10曲一段最小半径(m)2020线不设超高最小半径(m)9090最大纵坡()1212最小坡长mm)4545停车视足(m)515中砂：黄褐色，含20%左右的粘粒，矿物成分以石英为主单粒结构，颗粒形状不规则，局部见小卵石，厚度在0.9-1.4m之间，分布于两河河床部位。基岩(J2S)勘察区基岩主要以侏罗系中统沙溪庙组(J2S)中厚层状砂岩及中厚层状泥岩为主。(1)泥岩：呈紫红、红褐色，泥质结构，中厚层状构造，钻探揭露强风化层厚0.906.30m,风化裂隙发育，岩芯多呈土状、薄饼状或碎块状；下部中风化带岩多呈柱状和长柱状，部分呈短柱状，强度较高，节长一般1032cmo层面裂隙发育，裂面平直、闭合、无充填。(2)砂岩：浅灰、黄褐色，中细粒结构，中厚层状构造，主要矿物成分为长石、石英、云母等。钻探揭露强风化层厚0.96-6.30m,风化裂隙发育，岩芯破碎,多为碎块状，块径一般为小于5cm；其下部岩芯较完整，多呈柱状和长柱状，节长一般为1235cm,质硬，为中风化。3.4 气象、水文气象璧山区地处中亚热带湿润季风气候区，气候湿润、雨量充沛、四季分明，具有春旱、夏涝、秋凉、冬暖、无霜期长、湿度大、日照少、云雾阴雨多的特点。年平均气温18.0°C,极端最高气温42.2oC,极端最低气温-3°Co年平均降雨量1064.7毫米，年最多降雨量1493.7毫米，年最少降雨量724.7亳米。年平均日照时数1051.0小时，年平均风速1.6米/秒，年平均蒸发量1026.6毫米，年平均相对湿度81%,年平均雷暴日数32.4天，年平均雾日数39.6天，年平均无霜期338天。共出现大暴雨9次，暴雨69次。水文璧山区主要河流有壁南河、璧北河和梅江河等。璧南河发源于大路街道大竹村一带，由江津区油溪镇注入长江，在区境内的流域面积为442.05平方千米，河道长73.1千米，平均坡降为2.65%o;多年平均年径流量约为16355.85万立方米；其有长5千米以上的支流9条，5千米以下的支流29条。3.5 不良地质现象据现场实地踏勘，道路区内无断层、滑坡、软弱夹层、泥石流及地下采空区等不良地质现象，现状斜坡暂未发现变形迹象。璧山区地貌的总轮廓是“两山夹一谷”即两个背斜山(东山、西山)中间夹一个向斜谷。东山，北段称缙云山，中段称金剑山、南段称龙隐山。海拔500810m,绵延61km,山势磅礴，北高南低。西山，北起八塘镇仰天高，南止永川区云谷关，海拔500885m,其中燃灯寺峰高885m,为区境最高点。西山插旗山以南，受构造控制分为两支，构成背斜核部的高山入铜梁区为东山，构成背斜翼部的低山延至花果山。璧山区境内地貌，按其海拔高度和分布位置，可分为低山、丘陵、宽谷。低山海拔500885m,分布于境内东西两山，山间嘉陵江灰岩溶蚀成槽谷。低山占璧山区总面积的17.6%o丘陵海拔240500m°按海拔高度梯次及丘陵形态可分为坪状高丘、桌状高丘、山麓状深丘、单斜深丘、桌状中丘、慢头状中丘、单斜中丘。丘陵占璧山区总面积的43.6%。宽谷海拔240米左右，分布于攀南河、壁北河、梅江河流域广大地区，宽谷占壁山区总面积38.8%。3.6 地质构造勘察区岩层产状很缓，勘察区斜坡整体稳定，勘察区主要发育两组裂隙，勘察区揭示基岩主要为紫红、红褐色泥岩及灰白色砂岩为主。岩层稳定，场地稳定较好。据地面调查，勘察区无泥石流、危岩、崩塌、活动断裂等不良地质现象。3.7 地层岩性勘查区基岩以紫红色、红褐色泥岩，黄灰、灰白色砂岩为主，松散层以第四系全新统人工填筑土和第四系全新统残坡积粉质粘土为主，并在两河河床有以中砂为主的第四系全新统冲洪积层。地层岩性从新到老分述如下：第四系松散堆积物斜坡体上部局部为新近人
