某综合信息大厦施工组织设计.docx

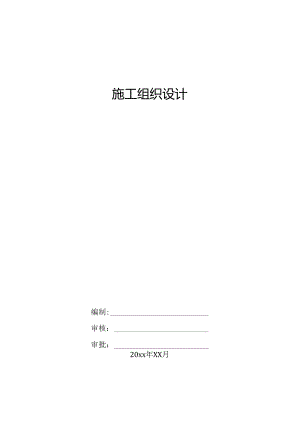

施工组织设计编制:审核：审批：20xx年XX月第一章、工程概况3第一节、工程概况3第二节、施工现场特征4第二章、施工部署6第一节、施工程序6第二节、施工组织管理机构与劳动力部署6第三节、施工工期计划与进度控制点7第四节、主要施工机具安排8第五节、施工平面规划9第六节、主要分部分项工程施工方法15第三章、主要分部分项工程施工方法17第一篇土建部分17第一节、土方工程17第二节、钢筋工程18第三节、模板工程23第四节、无粘结预应力工程26第五节、砂工程35第六节、防水工程39第七节、架子工程40第八节、施工测量42第九节、装饰装修施工方案44第二篇安装工程53第一章予留、预埋配合工作53第二章水、暖、卫工程主要分项工程施工技术措施54第三章电气按装工程分部分项工程施工技术措施61第四章、工程质量设计70第五章、技术保证措施71第六章、文明施工81第一章、工程概况第一节、工程概况1、建筑概况某综合信息大厦位于XX市XXXX中心地带，XXX路东XXXX以北,总建筑面积34000nA主楼地下两层，地上二十五层，建筑总高度107.575m,基础埋深10.5m。裙房地上三层，地下一层，建筑高度15.4m。主楼平面轴线尺寸为27.6m义27.6m。本工程采用聚胺脂屋面，铝合金门窗，外墙为铝扣板，局部为玻璃幕墙；楼地面有水泥砂浆、花岗岩、大理石、水磨石、玻化砖及塑料板耐酸地面；花岗岩踢脚线；卫生间、卫生间前室及茶炉室采用玻化砖墙裙；墙面主要有天然真石漆、耐酸漆、水泥砂浆、釉面砖及装饰布吸音墙面；顶棚为耐酸漆、塑料板及石膏板。隔墙均采用矿棉芯双层钢丝网轻质墙板。2、结构概况主楼为筒中筒结构；层高主要以4800、4200、3600三种为主，112层、2125层为粱板结构，1320层为无粘结预应力位结构。主搂现浇砂为C40o裙房1-3层为塑料模壳顶板，顶层局部为网架。3、安装概况安装工程主要包括：给排水系统、动力照明系统、通风空调系统、消火栓消防系统、自动喷淋消防系统、室内气体消防系统、防雷、设备接地保护系统；消防连动电控系统、电话系统、通风空调电控系统,电视及电信监控系统。主楼内筒设四部电梯（含一部消防电梯）。第二节、施工现场特征一、地形地貌：施工现场地势较平坦，据地质报告.场地土类型为中硬场地土，建筑场地类别为II类,地震基本烈度为7度,场地卓越周期0.23秒.建筑场地属于抗震有利地段.场地内无液化土层。地基土水平方向分布均匀，垂直方向层位稳定，基岩面埋深44.045.3米，为均匀场地。场地地下水属于第四系孔隙潜水，微具承压性，静止水位埋深8.09.2米，年变化幅度2.0米左右，地下水水质对砂基础无侵蚀性，第4层、第5层上的渗透系数分别为0.15md0.006m/d,第5层粘土可视为相对隔水层。二、工程特点本工程座落于繁华闹市区，交通及环卫等方面的要求较为严格；工期紧，质量要求高，设备多而复杂，工艺要求高，予留预埋,且无粘结预应力梁板结构严禁剔凿，这就对予留预埋等工作提出了更高的要求，钢筋交叉而密集，给砂的浇捣带来一定的困难，工序穿插贯穿于整个施工过程中，因此要求科学地安排施工程序和工种交叉，生产调度必须措施得力。由于工期紧，工作面较大，因此网络技术的应用，在本工程中显得尤为重要.同时必须24小时倒班作业。由于本工程为三边工程，因此给施工组织、后勤供应、施工质量的管理带来一定难度。本工程为高层建筑，设备先进、装修复杂，只有广泛采用新技术才能确保工期及质量目标的实现，因此新技术的推广与应用贯穿于整个施工工程。由于工期较紧，施工程序采用竖向分段，后序工序提前插入，分头平行施工的方法，以最大限度缩短工期。三、施工条件1、本工程三通一平条件好且施工场地宽敞，办公区、生活区、生产区划分明显，便于施工平面布置。2、本工程为淄博市重点建设项目，得到了市府及有关部门的大力支持。3、业主资金、材料供应条件较好，监理公司技术力量雄厚，为高速、优质地建好该工程创造了良好的基础。4、该工程采用商品碎，为加快施工进度，提高工程质量创造了条件。5、我公司为一级企业，91年达到国家二级企业，有着雄厚的施工技术力量和先进的机械设备，职工队伍素质高，有高尚的企业道德和敬业精神。96年我公司通过了IS09002国际质量认证。因此，我公司有信心、有能力搞好该工程的建设，力争在质量、进度、管理、安全和效益等方面取得好的成绩，以感谢甲方的重托、市府的信任。第二章、施工部署第一节、施工程序主体施工阶段按“确保工序流水、竖向分段验收、主附楼交叉作业、主体施工与装饰交叉作业”的工序进行施工。在主体施工过程中除保证正常的施工工序外，同时又要进行附房的主体施工，其中主体各楼层间的工序、工种的穿插施工采用小步流水施工工法，主体与附房间的交叉作业采用平行流水工法，主要确保主楼的工序的正常运行，附房工序穿插于其中。主体施工阶段采取竖向分段验收，八层、十六层施工完毕后，在四层作出抹灰样板间，经质监站验收后插入装饰作业。详见施工总程序图。第二节、施工组织管理机构与劳动力部署(1)、施工组织管理机构：本工程采用项目法施工，项目经理部设置生产技术组、质量安全组、劳资财务组、机械动力组、后勤保卫组等职能部门，负责该工程的日常管理工作，同时公司成立以经理、各职能部门参加的工程指挥协调领导小组，负责协调全公司人、财、物等各项资源，随时保证工程需要，以保障工程总目标的实现。施工管理及劳动组织管理机构详见附图。(2)、劳动力部署：为保证创优平标和进度计划的实现，施工过程中选用有施工经验、能打硬仗的优秀专业队伍进行施工。主体施工阶段，配置300400人的土建专业队施工，外防水由专业防水队20人施工，主体施工阶段安装施工配置专业人员1520人,预应力专业施工队伍15-20人。装饰阶段配置通风空调工程队35人，负责全部通风空调系统安装；管道工程队20人，负责给排水、消防管道系统安装；防腐保温队20人，负责全部通风、冷凝水、给排水管道和设备的防腐保温工作；电气安装队46人，负责全部电气安装。第三节、施工工期计划与进度控制点某综合信息大厦合同承诺工期自1996年11月3日起至1998年10月31日完成，其中主楼合同竣工日期为98年4月30日，计划竣工日期为4月30日；附楼及车库合同计划竣工日期为98年10月31日。根据施工现场的实际情况.设置如下进度控制点：主楼：第一个进度控制点:第二个进度控制点:第三个进度控制点:第四个进度控制点:第五个进度控制点:第六个进度控制点:第七个进度控制点:第八个进度控制点:第九个进度控制点:主楼地下室结构主楼主体主搂屋面工程外墙装饰装饰湿作业油漆、玻璃、涂料电气安装水卫消防通风空调安装97.4.26-97.5.397.5.4-97.9.3097.9.30-97.10.2097.9.30-98.3.1097.6.20-97.11.3097.9.10-98.3.2097.4.26-98.1.1897.4.26-98.4.197.4.26-98.4.1第十个进度控制点：电梯安装第十一个进度控制点：主楼竣工收尾、附楼：第一个进度控制点：附楼基础第二个进度控制点：附楼主体第三个进度控制点：附楼竣工地下车库及室外总体：第一个进度控制点：车库主体第二个进度控制点：车库装饰第三个进度控制点：室外总体第四个进度控制点：竣工清理施工进度网络计划详见附表。97.4.26-98.1.18调试98.3.10-98.4.3097.6.20-97.7.3097.7.30-97.9.198.7.3097.8.20-98.1.1898.8.20-97.5.2098.9.3098.10.1-98.10.31第四节、主要施工机具安排一、主要施工机械的配置：为了确保施工计划和质量目标的实现，本工程施工中拟配置F023B自升塔一台，施工客货电梯一部，220KVA发电机一台，碎输送泵两台，强制式睑搅拌机两台等大型机械设备。二、三大工具配置：详见附表。三、安装机具配置：详见附表。第五节、施工平面规划一、生产设施布置：1、钢筋堆放加工场地设在主楼南侧，紧靠塔吊便于钢筋垂直于运输，钢筋场均采用100厚C20碎做地坪；碎输送泵布置在裙楼西侧，均用150厚C20做地坪，沉淀池尺寸及作法见附图；模板、三大工具堆放布置在主楼东、北侧及南侧局部。2、现场在建筑物南侧设一台F023B自升塔，在地下室施工时即开始使用。塔基考虑落在静止水位之上，详见塔基施工方案。3、施工道路及围墙布置：本工程施工现场道路形成循环通道，本着车辆出人方便的原则布置现场道路，主道宽约在6m左右，采用150厚C20碎进行浇灌。为保证场区及市容卫生，在大门入口处设置车辆喷洗装置，对进出车辆进行清洗；按征地红线砌筑2m高240砖墙,围墙内侧抹1：2水泥砂浆、刷白色涂料两道书写标语大门设在西侧中段，大门北侧设置三板一图及监理公司简介。4、砂浆搅拌站、输送泵处设明沟排水，然后用暗管排至场内的沉淀池内。食堂等生活用水排污均用暗管排至沉淀池内。场内沉淀池为二级沉淀池，与城市地下排污管网连接。二、生活设施布置1、在主楼的东侧设置施工大队临建住房区、办公区，面积约为1500m2,食堂、厕所均用面砖进行镶贴；对施工人员的住宿实行半公寓化管理，确保清洁卫生。2、在大门入口北侧处设置经理部、监理公司、建设单位办公室及住宿区，面积约为300m2,对三方的接待室均用地面砖进行镶贴。办公室前停车场采用铺设80厚24石子、100厚C20碎地坪，场区其它地坪均压实后铺100厚6-8石子。3、进入装饰装修施工阶段，如住房较紧张，可在主楼15层设置住宿区，为防止污染地面，均须铺设一层塑料薄膜、一层编织布进行防护，需用量约为1500平米。施工平面布置按地下室、主体及装饰装修三个施工阶段布置，详见附士娜图图。r.,-r*J2<bcnI量博市综合电管装傩装修施工阶展年.布受S三、施工用水电布置一、施工用水1、施工临时供水计算:现场施工用水量ql（以主体结构计）：K28×3600=1.15×200x300x1.58x3600=3.61.s式中Kl=I.15,K2=1.5,NI=3001.11AQl=200m3台班2、施工机械用水量q2rCCZCK311_300×2c/2=/Cl/QlN2=1.1×5×=0.1138×36008×3600式中Kl=l.l,K3=2,Q（台数）=5,N2（台额定用水量）=3003、施工现场生活用水q3（以主体阶段为主）q3=0.341.sPN3K4_4500x25x1.3r×8×36001.5×8×3600式中Pl=450人,N3=251.人日4、消防用水量q4：q4=101.s总用水量Q：q1+q2+q3<q4Q=q4=lO1./s管径D的计算：D=J4。=I4l0=0o7V-V1000V3.14×2.5×1000现场选用100钢管做为临时供水管，可满足施工使用要求。施工时在主楼南侧、北侧一间设置中50钢
