施工现场电线安全知识.docx

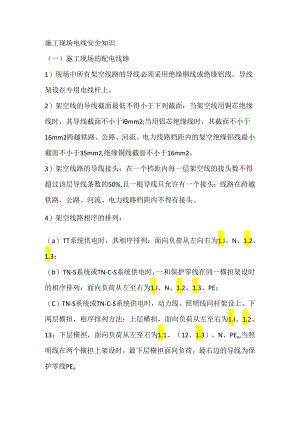

施工现场电线安全知识（一）施工现场的配电线路1）现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。导线架设在专用电线杆上。2）架空线的导线截面最低不得小于下列截面：当架空线用铜芯绝缘线时，其导线截面不小于Imm2;当用铝芯绝缘线时，其截面不小于16mm2跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35mm2,绝缘铜线截面不小于16mm2。3）架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线条数的50%,且一根导线只允许有一个接头；线路在跨越铁路、公路、河流、电力线路档距内不得有接头。4）架空线路相序的排列：（a） TT系统供电时，其相序排列：面向负荷从左向右为1.I、N、1.2、1.3；（b） TN-S系统或TN-C-S系统供电时，一和保护零线在同一横担架设时的相序排列：面向负荷从左至右为1.I、N、1.2、1.3、PE；（C）TN-S系统或TN-C-S系统供电时，动力线、照明线同杆架设上、下两层横担，相序排列方法：上层横担，面向负荷从左至右为1.I、1.2、13；下层横担，面向负荷从左至右为1.1、（12、1.3）、N、PEo,当照明线在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PEo5）架空线路的档距一般为30m,最大不得大于35m；线间距离应大于O.3mo6）施工现场内导线最大弧垂与地面距离不小于4m,跨越机动车道时为6ro7）架空线路所使用的电杆应为专用混凝土杆或木杆。当使用木杆时,木杆不得腐朽，其梢径应不小于130mm。8）架空线路所使用的横担、角钢及杆上的其他配件应视导线截面、杆的类型具体选用杆的埋设、拉线的设置均应符合有关施工规范。（二）施工现场的电缆线路1）电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设。2）电缆在室外直接埋地敷设的深度应不小于0.6m,并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。3）橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。固定点间的距离应保证橡皮电缆能承受自重所带的荷重。橡皮电缆的最大弧垂距地不得小于2.5mo4）电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。5）在有高层建筑的施工现场，临时电缆必须采用埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设沿墙固定，最大弧垂距地不得小于18mo（三）室内导线的敷设及照明装置1）室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5m。2）进户线在室外处要用绝缘子固定，进户线过墙应穿套管，距地面应大于2.5m,室外要做防水弯头。3）室内配线所用导线截面应按图纸要求施工，但铝线截面最小不得小于2.5mm2,铜线截面不得小于1.5mm204）金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件。5）室外灯具距地面不得小于3m,室内灯具不得低于2.4m。插座接线时应符合规范要求。6）螺口灯头及接线应符合下列要求：相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。（b）灯头的绝缘外壳不得有损伤和漏电。7）各种用电设备、灯具的相线必须经开头控制，不得将相线直接引入灯具。8）暂设室内的照明灯具应优先选用拉线开关占拉线开关距地面高度为23m,与门口的水平距离为0.1-0.2m,拉线出口应向下。9）严禁将插座与搬把开关靠近装设；严禁在床上设开关。
