铸造水基和醇基涂料区别.docx

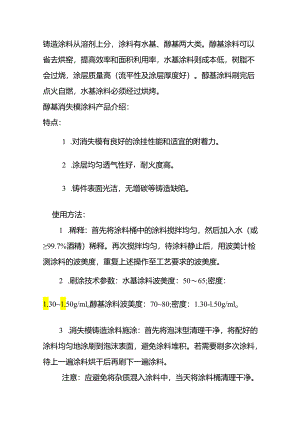

铸造涂料从溶剂上分，涂料有水基、醇基两大类。醇基涂料可以省去烘窑，提高效率和面积利用率，水基涂料则成本低，树脂不会过烧，涂层质量高（流平性及涂层厚度好）。醇基涂料刷完后点火自燃，水基涂料必须经过烘烤。醇基消失模涂料产品介绍：特点：1 .对消失模有良好的涂挂性能和适宜的附着力。2 .涂层均匀透气性好，耐火度高。3 .铸件表面光洁，无增碳等铸造缺陷。使用方法：1 .稀释：首先将涂料桶中的涂料搅拌均匀，然后加入水（或99.7%酒精）稀释。再次搅拌均匀，待涂料静止后，用波美计检测涂料的波美度，重复上述操作至工艺要求的波美度。2 .刷涂技术参数：水基涂料波美度：5065;密度：1.301.50g/mlo醇基涂料波美度：7080;密度：1.30-l.50g/mlo3 .消失模铸造涂料施涂：首先将泡沫型清理干净，将配好的涂料均匀地涂刷到泡沫表面，避免涂料堆积。若需要刷多次涂料，待上一遍涂料烘干后再刷下一遍涂料。注意：应避免将杂质混入涂料中，当天将涂料桶清理干净。铸铁用水基消失模铸造涂料研究1试验材料与方法1.1 试验材料铝研土：主要矿物成分是：莫来石，其具有热膨胀系数小、耐火度高、化学稳定性好、价格低等优点，粒度325目；高岭土：主要矿物组成为SiO2和A12O3z具有良好的抗酸溶性和化学稳定性、烧结性、较低的阳离子交换量和较好的耐火性等优良的物理、化学特性，耐火度1700；硅灰石：一种含钙的偏硅酸盐矿物，呈针状和细粒状，色泽光亮,熔点1540,粒度200目；滑石粉：主要成分为含水的硅酸镁。耐火度12001300oCo其具有润滑性、耐火性、抗酸性、绝缘性、熔点高、吸附力强等优良的物理、化学特性,粒度325目；海泡石（325目）；CMC（200目）；硅溶胶：SiO2含量24%30%,Na200.05%；聚乙烯醇（PVA）；表面活性剂：十二烷基苯磺酸钠；消泡剂：正辛醇；助剂：Fe2O3o1.2 原料预处理及涂料制备方法原料预处理：为了涂料制备方便，粘结剂硅溶胶、聚乙烯醇（PVA）需要进行活化处理，首先将二者的水溶液在高速（1200r/min）下搅拌均匀，然后加入十二烷基苯磺酸钠进行活化，静置24h备用；CMC：首先将CMC与乙醇按照1:1的质量比进行分散，然后再按照CMC:水=1:50的质量比加入水，搅拌均匀后，静置24h备用；海泡石：将海泡石与水按照1：50的质量比高速（1200r/min）搅拌均匀，制得海泡石浆料，静置24h备用。涂料制备方法：首先将称量好的耐火骨料（铝矶土、高岭土、硅灰石、滑石粉)、Fe2O3粉料在碾轮式混砂机中搅拌均匀,然后缓慢加入经过活化处理的硅溶胶、聚乙烯醇(PVA)水溶液、CMC水溶液、海泡石浆料以及正辛醇消泡剂、适量水混碾2h后，用胶体磨研磨2次后出磨待用。13涂料主要性能测试方法(1)涂层强度。首先将涂料涂覆于玻璃板上彳寺涂层干燥后，将玻璃板倾斜与水平面成为45。角。在距离玻璃板1000mm处，用涂4粘度杯向玻璃板上落砂，直至擦破涂层露出玻璃板为止，用天平称出落砂总质量，作为判断涂层表面强度优劣的定量指标。(2)发气量。首先将涂料在101-2型干燥箱中烘干、用陶瓷研钵研磨均匀,再用精密天平称取5个质量均为1g±0.01g的样品，依次在STZ-A型直读式发气性测定仪(邯郸市华宇仪器仪表有限责任公司生产)上进行发气量测定。去掉最高值和最低值后，取剩余三个检测数据的平均值，即为涂料的发气量。(3)条件粘度。采用1.ND-I型涂4粘度杯进行测定。(4)涂挂性。制备规格为120mm×60mm×30mm的EPS模样待用，首先称量出该模样的质量Ml,然后在已调制好的涂料中浸涂三次,将其放入恒温干燥箱中(已设定温度为40)干燥24h,待涂层完全干透后,称量出其总质量M2,两次的质量之差M(M=M2-M1)即为附着量,并且观察涂层表面流淌状况来判断涂挂性的好坏，涂层均匀且光滑、无裂纹，与模样无剥离现象为I级；有小于1mm树枝状或网状细裂纹，涂层与模样无明显剥离现象为11级；有大于1mm树枝状或网状细裂纹，或贯通性裂纹，涂层与模样之间有剥离现象为In级。(5)剥离性。浇注后，涂层与铸件表面分离的能力，铸件浇注成形后，用肉眼观察铸件表面的涂层能成片且自动剥离的为I级；铸件表面涂层需要敲打才能剥离的为11级；铸件表面涂层紧紧粘附在铸件上，不能剥离的为11I级。2试验方案与结果2.1试验方案在铸铁用水基消失模涂料的所有组分中，耐火骨料是其主体部分。最常用的耐火骨料是石英粉，其次是铝帆土、高岭土、滑石粉、石墨粉、刚玉粉、硅灰石等耐火骨料。采用单一耐火骨料时，涂料的耐火度尽管较高，但是悬浮性、烧结性、条件粘度等综合性能较差，因此实际生产中，经常采用两种及两种以上的耐火骨料混合使用，用以改善涂料的综合性能。为了探讨不同耐火骨料对铸铁用水基消失模涂料性能的影响，本研究共选用了铝帆土、高岭土、硅灰石、滑石粉等四种不同类型的耐火骨料，其中铝研土为主加耐火骨料，高岭土、硅灰石、滑石粉为辅加耐火骨料，其他各组分加入量如表1所示，采用1.9(34)正交表安排试验，因素水平表如表2所示，正交试验方案如表3所示。表1表I涂料助剂加入量（占耐火骨料的质量分数）TableICoatingadditiveamount<PerCCiItItgCbymastofrefractor）aggregate>m%粘活性剂消泡剂一剂H1t2PVA海泡石CMC十二烧禁希磷Ie的正辛外FejO1栽液水414OJft0.10.5适量表21.,（3*）因素水平袅（占铝班土的质分数）Table21.«（34）tableoffactorlevels<Percentageomassofbauxite）hb%囚家A（l岭土）1一硅灰石）C（Hi粉）水平I20IOIO水平2302015水平3403020表3正交试验方案Table 3 Orthogonalexperimentalscheme序号方案高岭土硅灰石滑石粉1AlBICl2010102A1B2C23020153AiB,Cj4030204A2B1C22010105A1B,Cj3020156AjBjCi4030207ABCJ2010)08AjB2C13020159AjBjC2403020表4正交试验结果Table 4 Orthogonalexperimentalresults样品号方案24h悬浮率/%条件粘度/s发气量/(m1.g'')涂层强度/g涂挂性1AIBlCI906.6321.214512A1B2C2919.1427.7298I3A1BjC3957.2433.5281114A2B1C29011.06J9.9313I5A2B2C39413.3229.5344116AjBjC9710.1121.723617A3B1C39516.2832.9278118A3B2C9912.7724.536419AjBjC29910.6531.729011表S正交试验结果分析Table5Analysisoforthogonalexperimentalresults因索A（高岭土）B（硅灰石）C（滑石粉）kl9291.795.324h浮率/%k293.794.793.3ki97.79794.7kl7.6711.329.84条件粘度/sJt211.5011.7410.28及13.239.3312.28k发气量/27.524.722.5(m1.g"),23.727.226.4¼29.728.931.9h241.3245.3248.3涂层强度/gk2297.7335.3300.3k310.7269.0301.0表6极差分析Table6Rangeanalysis极差24h悬浮率条件粘度发气量涂层强度RA5.75.566.069.4RB4.32.414.290.0RC2.02.449.452.73试验结果分析在消失模涂料的所有性能指标中，涂料的涂挂性能最为重要，通过对表4中的正交试验结果进行分析发现，以上9种涂料的涂挂性能均在U级及以上，涂挂性能良好，能满足消失模涂料实际生产需要，为了进一步探究耐火骨料中各组分对涂料24h悬浮率、条件粘度、发气量、涂层强度等性能的影响规律，现对表4中的试验数据分别进行正交试验结果分析和极差分析。结果如表5、表6所示。由表6可知，在以上三种辅加耐火骨料中，影响涂料24h悬浮率的最显著因素是高岭土，其次是硅灰石，最后是滑石粉，其主要原因是高岭土类似于膨润土，质软、易分散悬浮于水中，能显著提高涂料条件粘度和悬浮性。影响涂层强度的最显著性因素是硅灰石，对于涂层强度的影响因素顺序为：硅灰石高岭土滑石粉。影响涂料发气量的最显著因素是滑石粉，其次是高岭土，对于涂料发气量的影响因素顺序为：滑石粉高岭土硅灰石，主要原因是滑石粉（层状结构的硅酸镁水合物）、高岭土（层状的含结晶水的硅酸盐）的分子结构中均含有结晶水，浇注时二者分别在800900°C、600900。C的温度范围内快速失去结晶水，产生大量水蒸气，从而使得涂层发气性上升。影响涂料条件粘度的最显著因素是高岭土，对于涂料条件粘度的影响因素顺序为：高岭土滑石粉硅灰石，主要原因是高岭土是一种以高岭石族粘土矿物为主的粘土和粘土岩，具有良好的可塑形，用于水基涂料时形成絮状胶体水溶液，从而使得涂料条件粘度增高。为了找到三种辅加耐火骨料的最佳水平，现采用单因素分析方法对涂料的各性能指标进行分析。在涂料实际使用过程中，为了防止涂料的快速沉淀以及涂料施涂时的方便性，通常要求涂料有较高的悬浮率和较低的条件粘度，因此悬浮率应取最大的水平,即A3B3C1；而条件粘度取最小的水平即AlB3Clo另外为了防止涂层发气性过大加剧铸件的气孔和炭黑缺陷，防止涂层强度不够导致的毛刺、冲砂、模样变形、模样破损等缺陷，涂料发气性应取最小的水平，即A2B1C1；而涂层强度取最大的水平，即A3B2C3o在涂料的24h悬浮率、条件粘度、发气量、涂层强度、涂挂性等性能指标中，在24h悬浮率和涂挂性两项性能满足涂料使用要求的前提下，首先应该要满足的是涂层强度指标，其次是涂层的发气量指标、条件粘度指标，结合各性能之间的主次关系，其最优组合为：A3B2C1,即涂料最佳配方,如表7所示,现按照表7中的配方将涂料配制好，并对其性能进行测定，详细数据如表8所*7铸铁用水基消失横涂料配方Table7Castiron>tcr4>ttclostfoamcoatingformulaW伙酎火仔料IMA用悬浮剂活性剂消泡制助剂翁液m±离岭土硅灰石滑石桁硅洛酸PS海油行CMCIE半砰FeA*l
