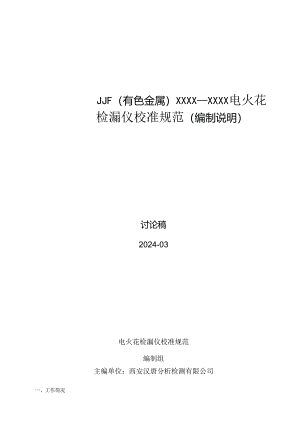

JJF（有色金属）XXXXXXXX电火花检漏仪校准规范（编制说明）讨论稿2024-03电火花检漏仪校准规范编制组主编单位：西安汉唐分析检测有限公司一、工作简况1 .立项目的金属腐蚀问题遍及国民经济的很多领域，比如油气、石化、交通、机械制造等。凡是使用金属材料的地方都存在着腐蚀问题。金属腐蚀给社会带来了许多损失和危害，包括经济损失、环境污染、安全隐患。因此防止金属腐蚀是一个很严重的全球性问题。最常见的金属防腐蚀方法就是给金属涂上防腐层,隔绝金属与空气和水的接触。保证金属表面防腐层完好，就能避免金属腐蚀的现象发生，而电火花检漏仪正是检查金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔的仪器，电火花检漏仪的指标正常，就能够保证其对金属防腐绝缘层的检测时的准确定性。近几年市场对电火花检漏仪的需求较大，相关企业生产的该产品销往全国各地，主要用于化工、石油、橡胶、管道防腐等行业。全国无任何检定规程或校准规范，生产企业之间出厂检测项目不一，大量计量器具得不到有效溯源。该规范弥补了国内用于金属防腐绝缘层检测的电火花检漏仪计量性能校准依据的空白。2 .任务来源为保证用于校准电火花检漏仪的量值准确、可靠，适应我国有色金属行业的快速发展和满足国内外市场的需要，工业和信息化部以工信厅下达了工业和信息化部办公厅关于印发2023年行业计量技术规范制修订计划的通知（工信厅科函2023476号），其计划项目代号为：JJFZ（有色金属）021-2023,计划完成年限为2025年。3 .项目编制组单位简况3.1 编制组成员单位本规范的编制组单位为：西安汉唐分析检测有限公司。3.2主编单位简介3.2.1西安汉唐分析检测有限公司西安汉唐分析检测有限公司是西北有色金属研究院（集团）控股子公司，属国有企业，主要从事有色产品的检测、可靠性评价、失效分析、质量评估、腐蚀性能及表面测试与表征、规范起草、检测方法的开发、标物的研制、设备的计量校准等。公司于1985年被陕西省质监局授权为陕西省有色金属产品质量监督检验站。1987年被中国有色金属工业总公司授权为西北质量监督检验中心，先后被国家质检总局确定为钛及钛合金、铜及铜合金管材生产许可证检验工作实施单位；公司通过CNAS、CMA、国防Di1.AC等认证认可，是陕西省有色金属材料分析检测与评价中心、陕西省稀有金属材料安全评估和失效分析中心、工业（稀有金属）产品质量和技术评价实验室、陕西省核工业用金属材料检测与评价服务平台挂靠单位。公司是国内最早从事有色金属材料及其产品分析检验检测与评价研究的专业机构之一，技术装备水平国内一流、国际先进，在我省优势产业稀有金属材料领域的检测能力和水平处于领先地位；先后承担了国家、省市多项重大课题,目前已建成国内唯一的核电堆芯材料分析检测平台、多层金属复合材料测试和评价平台、钛及钛合金专业检测平台。近10年起草有色金属国家/行业规范共80余项、发表论文120余篇、授权专利30余项。先后荣获中国有色金属工业一等奖、二等奖20余次。本单位积极组织编制组各次工作会议，开展相关的校准，有效组织参编单位多次对规范的各版征求意见稿进行认真的讨论和审议，提出大量有益的意见和建议，在编制组中发挥了牵头作用。3 .3成员单位简介4 .主要工作过程西安汉唐分析检测有限公司接到有色金属行业计量技术委员会转发下达的制定任务后，成立了计量规范编制组，对计量技术规范编写工作进行了部署和分工，制定了制定原则及计划工作。2023年7月成立了计量规范编制组，明确编制组成员各自的工作内容及任务，对被校对象的使用单位进行了校准需求调研，收集相关资料。2023年8月2024年2月编制组成员对校准规范中的计量特性及校准方法进行了讨论,确定了校准项目及方法，对关键技术指标提出了修改意见最终行成讨论稿。二、规范编制原则和确定主要内容（一）编制原则本规范是以JJFIO71-2010国家计量校准规范编写规则、JJF1001-2011通用计量术语及定义和JJFlo59.1-2012测量不确定度评定与表示为基础性系列规范进行编写。本规范引用了GB/T16927.2-2013高压电实验技术、GB/T19285-2014埋地钢制管道腐蚀防护工程检验、GB4793.1-2007测量、控制和实验室用电气设备的安全要求第一部分通用要求等相关内容。（二）确定主要内容1范围本规范适用于输出电压为30kV及以下的用于检测导电基材上非导电涂层缺陷的脉冲式电火花检漏仪的校准。2引用文件GB/T16927.2-2013高压电实验技术GB/T19285-2014埋地钢制管道腐蚀防护工程检验GB4793.1-2007测量、控制和实验室用电气设备的安全要求第一部分通用要求3概述电火花检漏仪就用途和使用地域的不同来说可以分为直流电火花检漏仪和交流电火花检漏仪,主要是用来检测金属基材上的厚的非导电基体是否存在针孔，砂眼等缺陷的仪器。该仪器一头接地,另一头是探头,仪器通过高压探头发出高压电，当探头经过有缺陷的涂层表面时，仪器会自动声光报警。主要由稳压电路、脉冲调制电路、升压整流电路和高压发生器等及部分组成，由电源提供工作电压，通过高压发生器产生（030）kV连续脉冲高压信号，并在显示器中显示输出脉冲电压值。4计量特性一般检查、脉冲电压输出误差、脉冲电压输出稳定度、放电距离。5校准条件校准时的环境条件应满足以下要求：a）环境温度：20C±5C;b）相对湿度：80%:c） 电源电压：220V±22V;d） 电源频率：50Hz±0.5Hz；e）应配备保障校准人员安全的绝缘胶垫、绝缘手套和良好的接地。6校准项目和校准方法校准项目包含外观要求、通电检查、绝缘电阻、工频耐压试验、脉冲电压输出误差、脉冲电压输出稳定度、放电距离，以及具体的校准方法。7校准结果表达根据实验室环境要求、校准项目校准结果、测量不确定度评定结果等，按照推荐的校准报告格式,出具校准证书。8复校时间间隔建议检漏仪校准时间间隔为1年；当使用频率较高时，建议用户缩短为半年。9.附录附录主要包含校准原始记录参考格式、校准证书内页参考格式、脉冲电火花检漏仪脉冲电压示值误差测量不确定度评定示例三部分。三、规范水平分析3.1采用国际标准及国外先进规范的程度据查，目前国内外没有针对电火花检漏仪的校准规范，计量检测机构对电火花检漏仪校准项目的选取以及校准方式参照GBfr16927.2-2013高压电实验技术及GB/T19285-2014埋地钢制管道腐蚀防护工程检验。3.2与国际及国外同类标准水平的对比分析目前国外没有相关技术规范，本规范水平达到国外先进水平。四、与有关的现行法律、法规和强制性国家标准的关系本规范所引用的规程及规范均为我国现行有效的计量规程及规范，是本规范的一部分，引用这些规程及规范后，使本规范的要求与现行的相关法律、法规、规章及相关规程规范的关系不矛盾、不冲突,其相互关系非常协调。五、规范中涉及的专利或知识产权说明（无）六、重大分歧意见的处理经过和依据（无）七、规范作为强制性或推荐性国家（或行业）标准的建议建议本规范作为推荐性行业计量技术规范，供相关行业参考采用。八、贯彻规范的要求和措施建议本规范发布后，中国有色金属行业协会和有色金属行业计量技术委员会应加强本规范的宣传力度,促进电火花检漏仪生产厂家按照实际情况合理选用校准规程，以促进我国企业的技术进步和产品质量上档次，提高我国产品在国际国内市场的竞争能力。九,废止现行有关规范的建议（无）。十、预期效果电火花检漏仪校准规范的缺乏，已经无法满足日益增长的应用需求，本规范的制定，具有极大的经济效益和社会效益，填补了有色金属行业领域校准空白，对电火花检漏仪的校准在行业中的校准过程提供了技术支撑。十一、其他应予说明的事项（无）。电火花检漏仪校准规范编制组2024年03月
