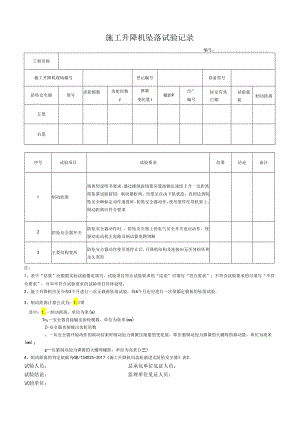

施工升降机坠落试验记录表.docx

施工升降机坠落试验记录编号：工程名称施工升降机现场编号登记编号设备型号防坠安全器型号齿轮模数齿轮齿数Z弹簧变化量I螺距P出厂编号标定有效日期试验载荷制动距离左笼右笼序号试验项目试验要求结果结论备注1制动距离按使用说明书要求，通过操纵按钮使吊笼按额定速度上升一定距离，按坠落试验按钮，制动器松闸，吊笼呈自由下坠状态，直到达到防坠安全标定动作速度时，防坠安全器动作，使吊笼停在导轨架上。制动距离应符合要求2防坠安全器开关防坠安全器动作时.，防坠安全器上的电气安全开关也应动作，使驱动电动机主电路及制动器电路切断3主要结构变形防坠安全器动作使吊笼停止后，升降机结构及连接应无任何损坏和永久变形注：1、表中“结果”应根据实际试验情况填写，试验项目符合试验要求的“结论”可填写“符合要求”；不符合试验要求的可填写“不符合要求”，并对不符合试验要求的试验项目具体说明：2、施工升降机应至少每3个月进行一次无载荷坠落试验，每6个月还应进行一次带额定载荷的坠落试验。3、制动距离计算公式为：1.=谭其中：1.一制动距离，单位为米(m)Tnn一安全器直接输出齿轮模数，单位为亳米(mm)Z-安全器直接输出齿轮齿数，一从安全器开始动作到制动结束时制动加力弹簧压缩量的变化值，即压紧制动加力弹簧的大螺母的移动量，单位为亳米(mm)；p压紧制动加力弹簧的大螺母螺距，单位为亮米(r三)4、制动距离的判定依据为GB/T34025-2017施工升降机用齿轮渐进式防坠安全器表2。试验人员：总承包单位见证人员：试验结论：监理单位见证人员：试验单位：
