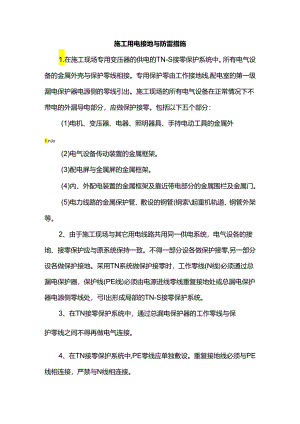

施工用电接地与防雷措施1.在施工现场专用变压器的供电的TN-S接零保护系统中。所有电气设备的金属外壳与保护零线相接。专用保护零由工作接地线,配电室的第一级漏电保护器电源侧的零线引出。施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。包括以下五个部分：(1)电机、变压器、电器、照明器具、手持电动工具的金属外1.nJo(2)电气设备传动装置的金属框架。(3)配电屏与金属屏的金属框架。(4)内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。(5)电力线路的金属保护管、敷设的钢管(钢索起重机轨道、钢管外架等。2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。不得一部分设各做保护接零,另一部分设各做保护接地。采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，弓I出形成局部的TN-S接零保护系统。3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。4、在TN接零保护系统中,PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。5、施工现场的临时用电电力系统严禁利用大地做相线或零线。6、PE线上严禁装设开关或熔断器，严禁通过工作电流，目严禁断线。7、电气设备不带电的外露可导电部分应作保护接零。具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。8、每隔15米设置一个接地，接地电阻不得大于4o9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。I1.不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢,不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。12、施工现场内的起重机、塔吊等机械设备，以及钢管脚手架和正在施工的金属结构，应按规定安装防雷装置。
