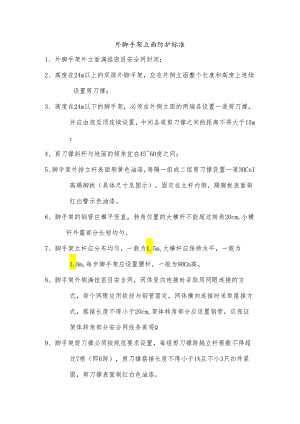

外脚手架立面防护标准.docx
外脚手架立面防护标准1、外脚手架外立面满挂密目安全网封闭；2、高度在24m以上的双排外脚手架，应在外侧立面整个长度和高度上连续设置剪刀撑；3、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置，中间各道剪刀撑之间的距离不得大于15m；4、剪刀撑斜杆与地面的倾角宜在4560度之间；5、脚手架外排立杆表面刷黄色油漆，每隔一组或二组剪刀撑设置一道30CnI高踢脚板（具体尺寸见图示），固定在立杆内侧，踢脚板表面刷红白警示色油漆。6、脚手架的钢管应横平竖直，转角位置的大横杆不能超过转角20cm,小横杆外露部分长短均匀。7、脚手架立杆应分布均匀，一般为1.5m,大横杆应保持水平，一般为1.8m,每步脚手架应设置腰杆，一般为90Cm高。8、脚手架外侧满挂密目安全网，网体竖向连接时采取用网眼连接的方式，每个网眼应用铁丝与钢管固定，网体横向连接时采取搭接方式，搭接长度不得小于20cm,架体转角部分应设置钢管，应保证架体转角部分安全网线条美观Q9、脚手架剪刀撑必须按规范要求设置，每组剪刀撑跨越立杆根数不得超过7根（即6跨），剪刀撑搭接长度不得小于1%且不小3只扣件紧固，剪刀撑表面刷红白色油漆。10、脚手架外排立杆表面刷黄色油漆，每隔一组或二组剪刀撑设置一道30CnI高踢脚板（具体寸见图示），固定在立杆内侧，踢脚板表面刷红白警示色漆，具体尺寸见图示。外脚手架剪刀摔及横向斜撑设置基本要求：1、高度在24m以下的脚手架,必须在外仰立面的两端各设置道剪刀掾,并应由底至顶连续设置.中间各道剪刀撑之间的距离不大于15m.每道剪刀擦宽度不小于4跨，并不小T6m.斜杆与地面的悚角宜在45f0度之间。2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑3、-字型、开口型双排架两新1.l必须设置横向斜撑：24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。4、典刀撞斜杆的接长必须采用搭接,搭接长度不小于加，且不少于三个扣件紧固。
