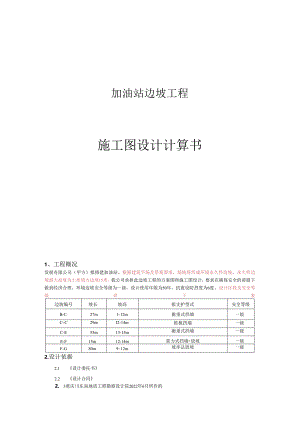

加油站边坡工程施工图设计计算书.docx
加油站边坡工程施工图设计计算书1、工程概况发展有限公司（甲方）拟修建加油站。根据建筑平场及景观要求，场地将形成环境永久性边坡，永久性边坡最大高度为土质填方边坡15米。我公司承担此边坡工程的方案图和施工图设计，要求在确保安全的前提下做到经济合理。环境边坡安全等级为一级，设计使用年限为50年，抗震设防烈度为6度。设计区段及安全等级详下表边坡编号坡长坡高拟支护型式安全等级B-C,27ml12m衡重式挡墙一级C,-C29mI2-14m桩板挡墙一级C-E55m13-15m衡重式挡墙一级E-F15m12-14m重力式挡墙+放坡一级F-G80m912m坡率法放坡一级2.设计依据2.1 设计委托书2.2 设计合同2. 3重庆川东南地质工程勘察设计院2022年6月所作的巴南虎啸外加油站项目工程地质勘察报告（直接详勘）3. 4有关规范建筑边坡工程技术规范GB50330-2013；混凝土结构设计规范GB50010-2010（2015版）；建筑基坑支护技术规程JGJ120-2012；地质灾害防治工程设计规范DBJ50/T-029-2019；建筑地基基础设计规范GB5OOO7-2O11；建筑结构荷载规范GB50009-2012：建筑抗震设计规范GB50011-2010（2016版）建筑桩基技术规范JGJ94-2008；公路路基设计规范JTGD30-2015；建筑基坑工程监测技术规范GB50497-2019；建筑边坡工程施工质量验收标准GB/T51351-2019；建筑高边坡工程施工安全技术标准DBJ50/T-344-2019;山地建筑结构设计标准JGJ/T472-2020;工程结构通用规范GB55001-2021;建筑与市政工程抗震通用规范GB55002-2021;建筑与市政地基基础通用规范GB55003-2021;混凝土结构通用规范GB55008-2021;工程勘察通用规范GB55017-202104. 5方案通过相关文件渝建发（2010）166号文5. 设计参数设计参数根据审查通过的巴南虎啸外加油站项目工程地质勘察报告（直接详勘）。所给参数及有关规范，确定如下:项目素填土粉质粘土泥岩砂岩岩土体重度（KNm3）天然20.0*19.6/饱和21.0*20.1/岩石单轴抗压标准值（MPa）天然/7.636.3饱和/4.828.0岩体软化系数/0.630.78岩石抗拉强度标准值(MPa)/岩体抗拉强度值(MPa)/岩、土体抗剪强度标准值C(MPa)天然：5*饱和:3*天然：20.0饱和：13.8/(0)天然:22*饱和：15*天然：16.4饱和：11.5/岩体破裂角0(°)/地基承载力特征值(KPa)土层现场荷载测试150*/强风化/300*500*中风化/2759(天然)11088(饱和)基底摩擦系数土层0.25*0.25*/强风化/0.30*0.40*中等风化/0.40*0.60*岩土体水平抗力系数土比例系数(MNm4)10*14*/岩体(MNm3)/60*420*锚固体与岩土极限粘结强度标准值(kPa)130*45*320*950*极限侧阻力qsik(kpa)土层20*55*/强风化/140*160*负摩阻力系数0.20*/6. 边坡破坏模式及支挡方案(1) BC段土质边坡，边坡高112米，长约12米，边坡土体可能延土体内部圆弧滑动破坏。设计采用衡重式挡墙进行支护处理，衡重式挡墙选取图集17J008第109页HJB系列，挡墙采用扩展基础，地基持力层为岩层，地基承载不低于300kpao边坡坡顶及坡底设置截排水沟。(2)CC段土质边坡，边坡高1274米，长约29米，边坡土体可能延岩土分界面滑动破坏，为控制边坡变形及稳定性，设计采用桩板挡墙进行支护，桩截面为2.0m×3m,桩心间距为4米,边坡坡顶及坡底设置截排水沟。(3) CE段土质边坡，边坡高1315米，长约55米，边坡土体可能延土体内部圆弧滑动破坏，设计采用衡重式挡墙进行支护处理，挡墙持力层为岩层，地基承载不低于2700kpa,边坡坡顶及坡底设置截排水沟。(4) E-F段土质边坡，边坡高1214米，长约15米，边坡土体可能延土体内部圆弧滑动破坏。设计采用重力式挡墙结合坡顶放坡的形式进行处理，挡墙高度为812米时选取图集17J(X)8】第119页HDB12,地基开挖至中风化基岩面，地基承载不低于2700kpa,基底与基岩面之间采用换填C25毛石混凝土进行处理；挡墙高度为58米时选取图集17J008第91页FDB系列，地基开挖至中风化基岩面，地基承载不低于2700kpa,基底与基岩面之间采用换填C25毛石混凝土进行处理，边坡放坡坡度不陡于1：2,坡顶坡底设置截排水沟。(5) F-G段土质边坡，边坡高912米，总长约80米，边坡为土质边坡，设计采用坡率法放坡处理，采用分阶放坡处理，每阶坡率不陡于1：2,坡脚采用C25毛石混凝土护脚挡墙,护脚挡墙地基持力层为土层，地基承载力budiyul20kpa0坡顶坡底设置截排水沟。5、边坡各区段边坡验算(1)44剖面5-5剖面边坡稳定性,剩余下滑力计算及桩板挡墙计算滑坡剩余下滑力计算计算项目：滑坡推力计算4-4剖面滑坡剩余下滑力计算计算项目：滑坡推力计算1原始条件：分析方法=R/K法滑动体重度=20.000(kNm3)滑动体饱和重度=20.500(kNm3)安全系数=1.350不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地宸力坡面线段数：1,起始点标高15.086(In)段号投影Dx(m)投影Dy(m)附加力数143.7510.0000水面线段数：1,起始点标高0.000(m)段号投影DX(In)投影Dy(m)10.0000.000滑动面线段数：6,起始点标高0.000(m)段号投影DX(m)投影Dy(m)粘聚力(kPa)摩擦角(度)12.9661.19013.80011.50023.2342.13713.80011.50038.5313.62913.80011.50010.18910.1898.6422.0422.0422.54613.80013.80013.80011.50011.50011.500计算目标：按指定滑面计算推力第1块滑体上块传递推力=0.000(kN)推力角度=0.000(度)剩余下滑力传递系数=1.017本块滑面粘聚力=13.800(kPa)滑面摩擦角=11.500(度)本块总面积=23.964(m2)浸水部分面积=0.000(m2)本块总重=479.285(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)有效的滑动面长度=9.009(m)下滑力=135.446(kN)滑床反力R=459.749(kN)滑面抗滑力=93.537(kN)粘聚力抗滑力=124.327(kN)本块剩余下滑力=-25.935(kN)本块下滑力角度=16.415(度)第2块滑体上块传递推力=0.000(kN)推力角度=16.415(度)剩余下滑力传递系数=0.978本块滑面粘聚力=13.800(kPa)滑面摩擦角=11.500(度)本块总面积=51.628(m2)浸水部分面积=0.000(m2)本块总重=1032.553(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)有效的滑动面长度=10.392(m)下滑力=202.902(kN)滑床反力R=1012.422(kN)滑面抗滑力=205.980(kN)粘聚力抗滑力=143.404(kN)本块剩余下滑力=-55.901(kN)本块下滑力角度=11.333(度)第3块滑体上块传递推力=0.000(kN)推力角度=11.333(度)剩余下滑力传递系数=1.000本块滑面粘聚力=13.800(kPa)滑面摩擦角=11.500(度)本块总面积=72.434(m2)浸水部分面积=0.000(m2)本块总重=1448.672(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)有效的滑动面长度=10.392(m)下滑力=284.671(kN)滑床反力R=1420.427(kN)滑面抗滑力=288.989(kN)粘聚力抗滑力=143.404(kN)本块剩余下滑力=-35.620(kN)本块下滑力角度=I1.333(度)第4块滑体上块传递推力=0.000(kN)推力角度=11.333(度)剩余下滑力传递系数=1.020本块滑面粘聚力=13.800(kPa)滑面摩擦角=11.500(度)本块总面积=84.837(m2)浸水部分面积=0.000(m2)本块总重=1696.731(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)有效的滑动面长度=9.271(m)下滑力=664.176(kN)滑床反力R=1561.335(kN)滑面抗滑力=317.657(kN)粘聚力抗滑力=127.937(kN)本块剩余下滑力=334.106(kN)本块下滑力角度=23.044(度)第5块滑体上块传递推力=334.106(kN)推力角度=23.044(度)剩余下滑力传递系数=1.020本块滑面粘聚力=13.800(kPa)滑面摩擦角=11.500(度)本块总面积=41.484(m2)浸水部分面积=0.000(m2)本块总重=829.683(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)有效的滑动面长度=3.876(m)下滑力=786.010(kN)滑床反力R=631.828(kN)滑面抗滑力=128.547(kN)粘聚力抗滑力=53.493(kN)本块剩余下滑力=651.166(kN)本块下滑力角度=33.456(度)第6块滑体上块传递推力=651.166(kN)推力角度=33.456(度)剩余下滑力传递系数=0.939本块滑面粘聚力=13.800(kPa)滑面摩擦角=11.500(度)本块总面积=42.980(m2)浸水部分面积=0.000(m2)本块总重=859.606(kN)浸水部分重=0.000(kN)本块总附加力Px=0.
