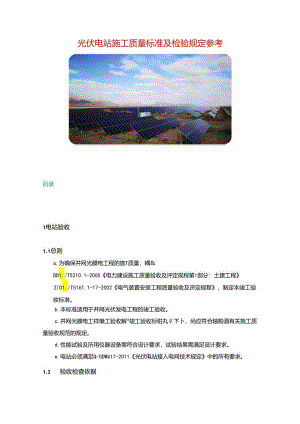

光伏电站施工质量标准及检验规定参考.docx

光伏电站施工质量标准及检验规定参考目录1电站验收41.1.总则41.2. 验收检查依据41.3. 竣工验收检查应具备的条件51.4. 验收检查范围51.5. 竣工验收检查的内容61.6. 1.土建和支架施工质量检查内容61.5.2. 电气安装施工质量检查内容71.5.3. 交流系统检查101.5.4. 公用系统检查111.5.5. 通用设备检查121.6.电气设备试验结果检查131.6.1. 高压电气设备现场试验项目131.6. 2.变压器、电抗器现场试验项目141.6.3. 母线装置（绝缘子）现场试验项目141.6.4. 电力电缆现场试验项目141.6.5. 接地试验项目141.6.6. 盘、柜及二次回路接线现场试验项目151.6.7. 蓄电池组现场试验项目151.6.8. 继电保护与自动装置现场测试项目151.7. 分系统测试结果检查151.7.3. 测试种类151.7. 2.测试要求161.8. 3.测试结果检查161.9. 消防系统检查验收161.10. 输电线路工程质量检查171.11. 标签与标识171. 10.1.检查项目171.11. 应移交的资料181.11.1. 工程图纸181.11.2.工程施工费料191.11.3. 调试资料191.11.4. 设备资料191.12.电站性能试验检查202质保期202.1.设备质保202.2.建筑工程质保202.3.安装工程质保211电站验收1.1总则a.为确保并网光膜电工程的施T质量，耦&DD1./T5210.1-2005电力建设施工质量验收及评定规程第1部分：土建工程2)D1./T5161.1-17-2002电气装置安装工程质量验收及评定规程，制定本竣工验收标准。b.本标准适用于并网光伏发电工程的竣工验收。c.并网光膜电工样懒工验收解*竣工验收标钳丸彳下卜，尚应符合轴购酒有关施工质量验收规范的规定。d.性能试验及所用仪器设备需符合设计要求，试验结果需满足设计要求。e.电站必须满足Q/GDW617-2011光伏电站接入电网技术规定中的所有要求。1.2 验收检查依据GB50300-2001建筑工程施工质量验收统一标准GB50202-2002建筑地基基虹程施工质量验收规范GB50303-2002建筑电气安装工程质量睑收规范D1./T5210.1-2005电力建设施工质量验收及评定规程第1部分：士工榻D1./T5161.1-17-2002电气装置安装工程质量验收及评定规程GB/T16895.6-2000建筑物电气装置第5部分电气设备的选择和安装第52章：布线系统GB/T16895.32-2008建筑物电气装置第7712部邠热装置或场所的要求：太阳能光伏(PV)电源供电系统GB50147-2010电气装置安装工程高压电器施工及验收规范GB50148-2010电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50149-2010电气装置安装工程母线装置施工及验收规范GB50150-2006电气装置安装工程电气设备交接试验标准GB50168-2006电气装置安装工程电缆线路施工及验收规范GB50169-2006电气装置安装工程接地装置施工及验收规范GB50171-1992电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50172-1992电气装置安装工程蓄电池施工及验收规范GB50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50233-2005110500kV及以下架空电力线路施工及验收规范GB50255-1996电气装置安装工程电力变流设备施工及验收规范D1./T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程GB14285-1993继电保护和安全自动装置技术规程GB50229-1996火力发电厂与变电所设计防火规范D1.5027-1993电力设备典型消防规程GB50166-1992火灾自动报警系统施工及验收规范IEC61730-1-2004光电(PV)模件安全合格鉴定第一部分：施工要求IEC61215-2005地面用晶体硅光伏组件一设计鉴定和定型IEC61646-2008薄膜地面光电(PV)模数一设计质量和型号核准IEC62108-2007聚光组件检测标准继电保护及安全自动装置检验条例防止电力生重大产事故的二十五项重点要求国家电网公司十八项电网重大反事故措施国家建设管理文件汇编的有关制度规定。经批准的工程设计文件(含设计变更通知单)1.3 竣工验收检查应具备的条件a.工程施工承包合同及设计要求全部施工完毕。b.土建工程全部质量到攵已的束，并办理了质量到嫡证。个另腿留问题穆响电蝌进行。c.电气安装、调试工程已经结束，按照验收规范的规定已能满足电站运彳亍的要求。d.电站各个阵列及公用系统已经全部投运，且试运彳亍达到15天,试运行期间的所有缺陷已全部消除。e.技术文件资料、施工记录、质量检验评定记录完整、齐全并签证完备。f.厨里单位对工程进行了竣工预验收和消缺验证，已具备满负荷运行条件。g.电站并网调度协议已签订，电力业务许可证已批复。h.工稗和躺护、水土保持和;醐麴诠懒过相关监管部门播剑攵；送出线路工程通过电网验收。1.4 验收检查范围初步设计审批文件及设计图纸界定的全部工程范围。1.5 竣工验收检查的内容1.5.1 土建和支架施工质量检查内容1.5.1.1 .竣工资料审查审查资料是否齐全、正确、完整、真实。按档案移交规定达到标准要求，电站土建工程竣工资料主要应包括但不限于以下内容：a.已签证的施工技术记录；b.电站土建工程施工质量检验及评级记录；c.原材料的化验单、试验报告、质保书和合格证；d.材料清单及签证；e.工程试验报告及试验记录；f.分项、分部工程消缺单及晒图；g.工程遗留问题记录；h.隐蔽工程检查验收记录及签证、中间验收检查记录及签证；i.大型及筋江程的施工方案；j工程联系单、变更单；k.设计审查文件及设计修改通知单；1 .支架设计图及强度校核报告；m.支架安装质量检验记录；n.所区道路密实度检验报告和室内地基密实度检验报告；o.竣工图；1.5.1.2 土建施工质量检查a.基础质量检查检查支架基础及建筑物基础的原材料（榴爵心质出厂包商正试验块试验记录基坑深度。b.主要及辅助生产建筑单位工程质量检查应检查内、外墙装饰、楼地面、门窗及玻璃、给扫冰及卫生工程、电气照明、通风及交J滕东!程水霸婀广场及道麻站大电就苴!程隹墙及大门顺曙针工程等。c.支架施工质量检查原材料（棚剑由质量出厂B格证是否按照设骨摩除IJ脩段装，制较御绮到牛及紧固件表面防锈涂镀姐三层得强度。1.5.2 电气安装施工质量检查内容1.5. 2.1技术资料审查资料应按顺序编号、齐全、正确、工S、清洁、数据真实可靠、装订成册并列出目录、签证手续齐全。电站电气安装工程技术资料主要应包括但不限于以下内容：a.施工组织设计、作业指导书及安装工艺要求。b.承装承修承试资质；c.调试设备检验报告；d.调试人员资质；e.设计交底审查文件及设计变更通知单；f生产厂提供的安装使用说明书、试验记录、合格证件及安装图纸等技术文件；g材料、器材出厂合格证及试验报告；h.设备开箱检查记录与缺馅及其处理签证记录；1 .安装技术记录；j.调整试验记录；k根据合同提供的备品、备件清单1 .继电保护整定单及调试记录；m.运动、综合自动化装置调试记录；n.通讯装置安装调试记录；o.监控系统安装调试记录；P,隐蔽工程验收签证记录；q.竣工图及有关资料；r.未按设计施工的项目及附图；s.质量检验评级记录及汇总表；t.重大技术措施及技术革新记录；u.工程遗留问题及永久性缺陷记录；1.5. 2.2发电系统直流部分检查直流系统的检查，包括但不限于如下项目：a.直流系统的设计、说明与安装是否满足GB/T16895.32:2008要求；b.在额定情况下所有直流元器件能够持续运行，并且在最大直流系统电压和最大直流故障电流下能够稳定工作(开路电压的修正值是根据当地的温度变化范围和组件本身性能确定；根据GB/T16895.32:2008规定，故障电流为短路电流的1.25倍)；c.在直流侧保护措施采用II类或等同绝缘强S(GB/T16895.32:2008类安全)；d.光伏组串电缆，光伏方阵电缆和光伏直流主电缆的选择与安装应尽可能阐氐接地和短路时产生的危险(GB/T16895.32:2008)；e.酉啜系统的选择和安装要求能够抵抗外在因素的影响，比如风速、覆冰、温度和太阳辐射(GB/T16895.32:2008)；f.对于没有装设过电流保护装置的系统：组件的反向额定电流值(Ir)应大于可能产生的反向电流，同样组串电缆载流量应与并联组件的最大故障电流总和相匹配；g.若装设过电流保护装置的系统：应检查组串过电流保护装置的匹配性，并且根据GB/T16895.32:2008关于光伏组件保护说明来检查制造说明书的正确性和详细性;h,直流隔离开关的参数是否与直流侧的逆变器(GB/T16895.32:2008)相匹配;1 .阻塞二极管的反向额定电压至少是光伏组串开路电压的两(GB/T16895.32:2008)；j.如果直流导线中有接地，应确认在直流侧和交流侧设置的分离装置，避免电气设备腐蚀。注1:检查直流系统需要依据最大系统电压和电流。最大系统电压是建立在组串/方阵设计之上的，组件开路电压(Voe)与电压温度系数及光照辐射变化有关。最大故障电流是建立在组串/方阵设计之上的，组件短路电流(ISe)与电流温度系数及光照辐射变化有关(GB/T16895.32:2008)。注2：组件生产商T殳不提供组件反向额定电流(Ir)值，该值视为组件额定过电流保护的135倍。注3：根据IEC61730-1标准要求由生产商提供组件额定过电流保护值。1.5. 2.3太阳光伏组件检查太阳光伏组件的检查应包括但不限于如下项目：a.光伏组件必须选用按EC61215,IEC61646或IEC61730的要求通过产品质量认证的产品；b.材料和元件应选用符合相应的图纸和工艺要求的产品，并经过常规检测、质量才舞IJ与产品验收程序；c.组件产品应是完整的，每个太阳电池组件上的标志应符合IEC61215IEC61646中第4章的要求，标注额定输出功率（或电流）、额定工作电压、开路电压、短路电流；有合格标志；附带制造商的贮运、安装和电路连接½示；d.组件互连应符合方阵电气结构设计；e.对于聚光型光伏发电系统,聚光光伏型组件必须要选用按IEC62108的要求通过产品质量认证的产品；材料和元件应选用符合相应的图纸和工艺要求的产品，并经过常规检测、质量控制与产品验收程序。组件产品应是完整的，每个聚光光伏组件上的标志应额定输出功率雌流、的3便压、开触压、短髓充保楠志;W懒赌铺亚运蟆和电路连接指示。1.5.2.4汇流箱汇流箱检查应包与刮旦不限于如下项目：a.产品质量应安全可靠，通过相关产品质量认证；b.室外使用的汇流箱应采用密封结构，设计应能满足室外使用要求；c.采用
