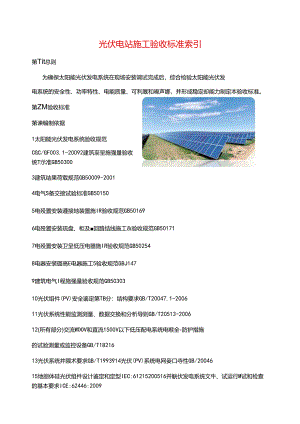

光伏电站施工验收标准索引.docx

光伏电站施工验收标准索引第Tit总则为确保太阳能光伏发电系统在现场安装调试完成后，综合检验太阳能光伏发电系统的安全性、功率特性、电能质量、可利厩和噪声娜，并形成稳定却能力制定本验收标准。第ZM验收标准第谏编制依据1太阳能光伏发电系统验收规范CGC/GF003.1-20092建筑至呈施强量验收统T示准GB503003建筑结果荷载规范GB50009-20014电气S备交接试验标准GB501505电殁置安装遵接地装置施IR验收规范GB501696电殁置安装琉盘、柜及回路结线施工&验收规范GB501717电殁置安装卫呈低压电器施IR验收规范GB502548电器安装璐高E电器施工5验收规范GBJ1479建筑电气I程施强量验收规范GB5030310光伏组件(PV)安全鉴定第TB分：结构要求GB/T20047.1-200611光伏系统性能监测测量、数据交换和分析导则GB/T20513-200612(所有部分)交流WOOV和直流1500V以下低压配电系统电喉全-防护措施的试验测量或监控设备GB/T1821613光伏系统并隈术要求GB/T1993914光伏(PV)系统电网妾口寺性GB/2004615地丽体硅光伏组件设计鉴定和定型IEC:61215200516并觥伏发电系统文牛、试运行M试和检查的基本要求ICE:62446:200917保护装置剩余电流动作的f殳要求ICE/TR60755:200818400V以下低压并网光伏发电专用逆变器技术要求和试验方法CNCA/CTS0004-200919太阳能光伏发电运行程20电力#设施IS验收技术规程D1./T500721太阳能光伏发电系统技术说明书、使用珊和安装珊22太阳能光伏发电系统订货合同中的有关技术性能指标要求23太阳能光伏发电系统基础设计图纸与有关标准第漆验收组织机构太阳能光伏发电卫呈调试完成后,建设单位组建验收领导小组,设组长1名、副组长2名、组员若蟀，由建设、设计、监理、施工安装、调试、空厂家等有关单位负责期有关专业技术原组成。第三条现场应具备条件太阳能光伏发电系统安装理完成后，设备通电前应符合下列要求：1现场清扫整理完毕；2太阳能光伏发电系统安装检查结束并经确认；3太阳能光伏发电系统的电/统的接地装置连接可靠,接地电阻经检测符合设计要求；4测汇流箱、直流配电柜、逆变器、交流配电柜的绝缘电阻，符合系统的设计要求；5直流电缆极性正确并标明，固定牢固，连接紧密；6照明、通讯、安全防护装置齐全。7电气S备孔洞封堵完毕，消防器材配置合理，符合消防要求。8太阳能光伏发电系统启动前应进行S制功能和安全保护功能的检查和试验,确认各项控制功能好安全保护动作准确、可靠。9检查设定太阳能光伏发电系统控制系统的参数，控制系统应能完成太阳能光伏发电系统的正常运行S制。第四条试运行太阳能光伏发电系统经过通电调试后，进行式运行要求试运彳域时间不得小于240时。由太阳能光伏发电系统制造商提供的有效版本的产品说明书、技术文牛、运彳蟹护珊；以太阳能光伏发电设备制造商名义提交的质量证书和经有关质量检验部门认可的产品合格证书，包括必要的检验试验报告。合同条款约定的备品备件、易耗品及运彳海护专用I具已经全部交付建设单位。1试运彳芯具备的条件：a.太阳能光伏发电系统已处于运行英式，所有保护、信号等全部投入不得屏蔽任何保护及信号；b.濠响设备正常运彳资缺陷；C.各阵列必须经过满负荷运行吓殳时间，必须留有记录，在满负荷运彳劫情况下，抽检电缆的部分电气妾头的温度正常，光伏发电系统各部参数正常、建类异常报警，加进邓U试范围。d.升压站、电网集电线路、控制系统满婕求；e.太阳能光伏发电监控系统已正常投2运行后台监视系统的所有资料齐全、完备。光缆标识完善，太阳能光伏发电的后台监视系统运行正常，各远传参数已核对准确、猿；逆变器远方B停试验、限制负荷试验、远型视所有记录正常，各逆变器在后台监视的所有功能正常；逆变器报警编码对照表正确完整；f.太阳能光伏组件空修值班厩和光伏电站运行人员已全部到位且准备完毕；g.试运彳拷验技术资料及相应文牛准备完毕。2试运彳资间应根据太阳能光伏组件修技术挪对系统进行匕、要的调整，并应形成相应的痔资料。240时试运彳资间要详细记录所有情况,缺陷现象、处理方½,停机、启机时间，双瑙字确认有效，保证统计结果真实。3试运行标条件a.太阳能光伏发电系统在无壬何会影响长期安全运行勺缺陷的条件下，实现稳定、连续运彳至40时，光伏发电单元（以逆变器及配套设备为T位光伏发电单元）可利僻不低于95%。b.光伏发电单元出现故障，自如章发牧时，到30分钟后开始，直领障消除，统计为故障时间，故障统计次数不能超过4次（不包括4次），故障时间2时内未排除，光伏发电系统试运彳客止待故障排除后，重新计时开始240小寸试运行C.光伏发电单元，可在规定时间内消除的同一故障重复3次，光伏发电系统试运行»止重新计时进龙40时试运行d,如果在240小寸试运彳湖内，出现满负荷运彳禄件时，太阳能光伏组件应能达到额定输出功率，若没有出现满负荷运彳演件时，则试运行页延120小寸，如果仍然没有出现满负荷运彳源件，机组运行E常，则视为试运行鹿求；e.由于不可抗酒素原因导致的设备停机，如电麻攵障，地震等超过了技术规格书中所规定的环境指标等情况均不应视为光伏发电系统第郊章，由此产生的故障时间不计先40时试运行系统视为正常运行试运应继续进行f.240时试运彳资间,在没有系统故障情况下，光伏组件制造修进座变器室内，必须在电场对厩陪护下进行双方匀藏操作系统，保证发电系统的自动控制运行g.光伏发电系统后台监控系统在试运彳郭间出现两各故障、死机、数据传输不全、后台魅远逑控的故障时，从故障发生O分钟后计算，2时之内未处理好，光伏发电系统试运行止重新计时进取40时试运行h.光伏发电系统低温性能、高昂性能、监控系统性能由于季节问题不能完全体现，240时试运彳通过后，经过冬季运行1口运行K况正常，满胎同要求，则不再单独考核；如不满胎同要求，则另选时间考核该项目i.在240时预验收通过后，如发现与合同规范书要求有差异的部分，则在质保期内，由光伏发电组件制造修整改，直到达到合同技术书标准。第五条预验收光伏发电系统试运彳静满后，确定光伏发电系统的技术指标符合产品技术文件规定时，签署预验收支牛。第六条运傩护应按照保提供的使用兑明书和运彳维护珊的规定和要求，进彳黄伏发电系统的运彳海护班。第七条最终验收在合同规定的质量保证期满后，对光伏发电系统的功率特性、电能质量、可利面及其他约定的内容进行睑证，其结果应能满癖品技术文牛的要求，依据合同规定接受验收结果后，签署最终验收证书。第原验收站应提供足虞的资料，证明验收所要求的全部内容已经达到，验收文牛包括理概况；ZI程施鸣；制造商提供的产品说明书、检查和试验记录、合格证及安装、维护瓠；安装报告、调试报告和试运行艮告；验收报告等。（70呈概况简要说明ZI程概况、ZI程实施与进度及参与单位情况等。（二）卫呈竣殖包括变更设计部分的实际施殖，设计变更的证明文牛等。（三）光伏发电系统质量文牛由制造商提供的有效版本的产品说明书、运彳蟹护珊；以光伏发电系统制造商名义提交的质量证书和经有关质量检验部门认可的产品合格证书，包括必要的检验试验报告。（四）安装施工I程验收文牛光伏发电系统基础施瑶位提交的基础施瓒R佥收资料；安装单位提交的安装卫呈竣ZB佥收资料。（五）光伏发电系统调试、试运彳或牛光伏发电系统制造商提交的调试及试运行艮告。（六）验收试验报告分别列出试验项臣称、条件、原始数据、表格。经整理、修正、计算和处理得出结论，并绘制必要的特性曲线，出具正式试验报告。（七）最终验收结论和建议根据有关试验结果，对光伏发电系统性能指标和技术参数按照技术文牛和合同规定要求进彳认真评价，本着科学、真实、可信原则得出最终验收结论。对工程建设过程中出现的问题进行分析总结，提出改进意见和建议。附表1光伏发电单元现场验收记录ZI程名称:光伏并陲站至呈检查内容施工单位评定结果验收结论1光伏组件1.1组件完好无损、表面无破损1.2组件支架应固定、连接螺栓紧固2汇流箱2.1位置正确、安装牢固、部件齐全、箱门密封严密2.2箱内所有元器件完好无破损2.3箱内电缆接线完好、端子无松动3直流配电柜3.1位置正确、安装牢固、部件齐全、箱门密封严密3.2柜内所有元器件完好无损3.3柜内电缆接线完好、端子无松动4逆变器4.1位置正确、安装牢固、部件齐全4.2柜内所有元器件完好无损4.3柜内电缆接线完好、端子无松动4.4箱门密封严密5电缆连接5.1采用耐寒、耐紫外辐射、阻燃抗老化电缆5.2电缆走向清晰、布局合理、整齐、美观5.3汇流箱与电缆之间连接牢固、布置合理5.4电缆全线没有破损、且远离易摩擦位置5.5电缆中间头位置正确、排列整齐、美观5.6接地装置连接正确、可靠6环境卫生6.1现场无杂物'无异物6.2电池板上清洁、无灰尘、无杂物综合结论同意交调（）不同意交调（）验收单位总包单位年月日调试单位年月日监理单位年月日建设生产单位年月日注：本表F四份，相关单位各存档M附表2光伏发电单元验收记录理名称:序号分部工程验收项目验收标准施工单位自检结果验收意见1光伏发电组件基础基础尺寸、钢筋规格、型号、钢筋网结构及绑扎、混凝土试验报告及浇注工艺等符合设计要求外观质量a.无污染b无破损、裂纹或麻面尺寸无影响结构性能和使用功能的尺寸偏差混凝土查主要结构的依强度资料a.硅试块强度验收合格b.土建试验室资质证明C.碎强度试验报告真实、准确钢筋规格、型号恢复出厂证件和试验报告a.符合设计要求b.资质证明齐全c试验报告真实、准确组件安装时基础的强度不应低于设计强度的75%核查施工记录基础预埋件应与设计相符a.检查出厂证件、钢材品种、质量、级别符合设计要求b.预埋件中心位移符合设计要求C预埋件水平、标高偏差符合设计要求2光伏发电单元系统安装组件选材、元件选用符合合同中的技术要求组件安装位置、各方阵间距、方阵支撑结构、支架防腐处理、组件距离地面高度符合设计要求组件与支架连接、底座与支架之间连接a组件与支架连接牢固、可靠b.底座与支架牢固连接汇流箱a产品质量可靠、选用通过认证产品b.防护等级满足设计要求C.金属箱体可靠接地d接线端子满足设计要求e.进、出线对地绝缘满足设计要求直流配电柜a.防护等级满足设计要求b.可靠接地并有明显接地*斗志c,接线端子满足设计要求d选用负荷开关满足设计要求e.进、出线对地绝缘满足设计要求逆变器a技术参数、规格型号符合合同中的技术要求b.电气连接安全可靠符合要求c.逆变器保护功能正常d与中央监控、远程监控设备符合设计
