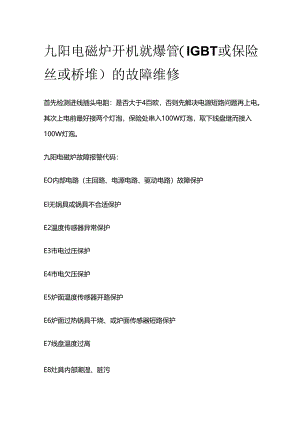

九阳电磁炉开机就爆管（IGBT或保险丝或桥堆）的故障维修全套.docx

九阳电磁炉开机就爆管（IGBT或保险丝或桥堆）的故障维修首先检测进线插头电阻：是否大于4百欧，否则先解决电源短路问题再上电。其次上电前最好接两个灯泡，保险处串入100W灯泡，取下线盘继而接入100W灯泡。九阳电磁炉故障报警代码：EO内部电路（主回路、电源电路、驱动电路）故障保护El无锅具或锅具不合适保护E2温度传感器异常保护E3市电过压保护E4市电欠压保护E5炉面温度传感器开路保护E6炉面过热锅具干烧、或炉面传感器短路保护E7线盘温度过高E8灶具内部潮湿、脏污开机就爆管（IGBT或保险丝或桥堆）不要再轻易装新IGBT管了，在IGBT的空电路板的对应焊点测G、C、E三个极对应电压G:控制极（栅极）待机OV,工作24V。大大超过4V就是失控，定爆管，重点测。C:集电极（漏极）也就是中间那个极，300V从桥堆整流来的直流高压。E:发射极（源极）直接接桥堆负极，也就是地线。如何判断线盘接头：电磁线盘的内圈头接DC300V,外圈头接IGBT的C极。测DC300Vz18Vz5V是否正常。风扇能转动说明18V正常，面板显示说明5V正常。CPU排线接口符号含义：（九阳JYC-20BS2为例）+5V:供电+5VGND:地线PAN:驱动风扇输出【也是捡锅信号输入端,OV正常加热，大于0.3V无锅捡锅状态】INT:浪潮保护信号输入，兼IGBT温度采样信号入OPE:(OPEN)启动信号输出，也叫IGBT-EN功率管使能控制输出。高：启动IGBTIAD:电流采样信号输入【电压高于1.22V或低于0.65V都保护】1.AD:TMINA炉面主温度采样信号输入【正常4.7V,低于2.6V超温保护】VAD:市电电压采样信号输入【正常高于2V,欠压1.75V过压1.26V都保护】GAD:IGBT温度采样信号输入【正常OV,高于2.6V高温保护】PWM:脉宽调制信号输出【！所有以上保护都将停止该端口的功率输出驱动】。BUZ:驱动蜂鸣器输出1 .电路板用焊接引线的方法，移到机壳外进行检测修理，便于操作。2 .接假负载法。拆去加热线盘接线，用60100W灯泡接在加热线盘的接线端上，接着开机观察灯泡发亮状况来判断故障的情况，如果不亮或一亮一灭，说明机内无短路故障；灯泡发亮，则说明机内存在短路。在修理或检测的过程中接假负载来试机，可防止故障的进一步扩大。3 .如果要调换相关的集成电路，脱卸下原集成电路后，最好能焊上相对应的集成电路插座，这样方便调换对比，有利于测试分析。4 .在带电检测的过程中要注意防止触电，因为此类电路大多是由220V市电直接整流、滤波和用开关电源芯片来产生各种直流电压供电路使用，虽说是地线（电路板上人为的地端），但对于市电网来说，同样存在触电的危险性，不要随意触摸。修理时最好用带双联开关，电流IOA以上的专用排插。平时使用时，也最好用带开关，电流IOA以上的排插，不用时由开关切断电源，不要用插拔插头的方法，因插拔过程中，往往容易因接触不良打火，引起高压或大电流冲击而损坏用电器，现实中也不乏此类现象，往往有人诉说：昨天还用得好好的，怎么今天插上就不能用了。
