专用技术规范-220kV三相三绕组电力变压器.docx

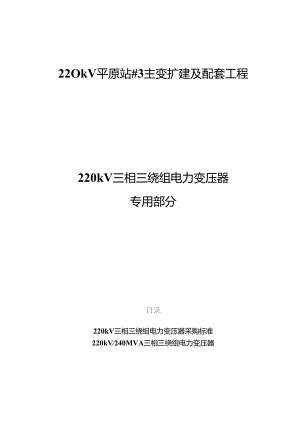

22OkV平原站#3主变扩建及配套工程220kV三相三绕组电力变压器专用部分目录1范围22规范性引用文件23术语和定义24标准技术参数25组件材料96使用环境117产品预设方案和有关说明11220kV三相三绕组电力变压器采购标准220kV240MVA三相三绕组电力变压器(高一中阻抗14%、高一低阻抗44%,低压31%,有载)，专用技术规范1范围本部分规定了22OkV三相三绕组电力变压器招标的标准技术参数、项目需求及投标人响应的相关内容。本部分适用于22OkV三相三绕组电力变压器招标。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。3术语和定义下列术语和定义适用于本文件。3.1招标人bidder依照中华人民共和国招标投标法的规定，提出招标项目，进行招标的法人或其他组织。3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。3.3卖方seller提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。3.4买方buyer购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。4标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应依据招标文件，对技术参数特性表中标准参数值进行响应。220kV2400MVA三相三绕组电力变压器(高一中阻抗14%、高一低阻抗44%,低压10.5,有我)的技术参数特性见表1。采购的物资应满足Q/GDW13009.1的要求。表1技术参数特性表序号名称项目标准参数值1额定值变压器型式或型号SSZ20-240000/220a.额定电压(kV)高压绕组220中压绕组121低压绕组10.5b.额定频率(Hz)50C.额定容量(MVA)高压绕组240中压绕组240低压绕组80d.相数3e.调压方式有载£调压位置高压中性点g调压范围±8x1.25%h.主分接的短路阻抗和允许偏差（全容量下）短路阻抗（）允许偏差（）高压一中压14.20+3高压一低压44±5中压T氐压31±5i.冷却方式ONANj.联结组标号YNyndll2绝缘水平a.雷电全波冲击电压（kV,峰值）高压线端950中压线端480低压线端75高压中性点端子400中压中性点端子325b.雷电截波冲击电压（kV,峰值）高压线端1050中压线端530低压线端85C.操作冲击电压（kV,峰值）高压线端（对地）750d.短时工频耐受电压（kV,方均根值）高压线端395中压线端2低压线端35高压中性点端子200中压中性点端子1403温升限值（K）顶层油55绕组（平均）65绕组（热点）78油箱、铁心及金属结构件表面754极限分接下短路阻抗和允许偏差（全容量下）a.最大分接短路阻抗（）允许偏差（）高压一中压（投标人提供）±7.5高压一低压（投标人提供）+10中压一低压（投标人提供）±10b.最小分接短路阻抗（）允许偏差（）高压一中压（投标人提供）±7.5高压一低压（投标人提供）±10中压T氐压5绕组电阻（,75,C）a.高压绕组主分接（投标人提供）最大分接（投标人提供）最小分接（投标人提供）b.中压绕组（投标人提供）C.低压绕组（投标人提供）6电流密度（Amm2）a.高压绕组（投标人提供）b.中压绕组（投标人提供）C.低压绕组（投标人提供）d.调压绕组（投标人提供）7匝间最大工作场强（kVmm）设计值（投标人提供）8铁心参数铁心柱磁通密度（额定电压、额定频率时，T）（投标人提供）睢钢片比损耗（Wkg）（投标人提供）铁心计算总质量（t）（投标人提供）9空载损耗（kW）额定频率额定电压时空载损耗100额定频率1.1倍额定电压时空载损耗（投标人提供）10空载电流（%）a.100%额定电压时035b.110%额定电压时（投标人提供）11负我损耗(kW,75C)高压中压主分接<667其中杂散损耗（投标人提供）最大分接（投标人提供）其中杂散损耗（投标人提供）最小分接（投标人提供）其中杂散损耗（投标人提供）11负载损耗(kW,75'C)高压一低压主分接（投标人提供）其中杂散损耗（投标人提供）最大分接（投标人提供）其中杂散损耗（投标人提供）最小分接（投标人提供）其中杂散损耗（投标人提供）中压一低压损耗（投标人提供）其中杂散损耗（投标人提供）12声级水平dB（八）（声压级）风冷却设备退出运行（0.3m）<65风冷却设备投入运行（2m）<6513可承受的2s出口对称短路电流值（kA,忽略系统阻抗）高压绕组（投标人提供）中压绕组（投标人提供）低压绕组（投标人提供）短路2s后绕组平均温度计算值（eC）<25014变压器负载能力（%）采用ONAN/ONAF冷却的变压器，风扇停运时的持续运行能力（%额定容量）一15在1.58XWJjkV下局部放电水平（pC）高压绕组Wloo中压绕组1低压绕组（投标人提供）16绕组连同套管的tan（%）高压绕组05中压绕组05低压绕组0517无线电干扰水平在,1×uJJlV下无线电干扰水平（V）<50018质量和尺寸（如有限值招标人需填写）a.安装尺寸（长X宽X高，mxmxm）（投标人提供）b.运输尺寸（长X宽X高，mxmxm）（投标人提供，并满足运输要求）c.重心高度（m）（投标人提供）d.安装质量（t）器身质量（投标人提供）上节油箱质量（投标人提供）油质量（不含备用）（投标人提供）总质量（投标人提供）e.运输质量（t）（投标人提供）f.变压器运输时允许的最大倾斜度（°）1519套管型号规格a.高压套管（投标人提供）b.中压套管（投标人提供）C.低压套管（投标人提供）d.高压中性点套管（投标人提供）e.中压中性点套管（投标人提供）额定电流（八）a.高压套管>1.2倍相应绕组线端额定电流b.中压套管1.2倍相应绕组线端额定电流C.低压套管>1.2倍相应绕组线端额定电流d高压中性点套管相应绕组额定电流e.中压中性点套管相应绕组额定电流绝缘水平(1.IAC,kV)a.高压套管1050/460b.中压套管550/230C.低压套管125/58d.高压中性点套管400/200e.中压中性点套管325/147套管在1.58XU/CkV下局部放电水平（PC）a.高压套管10b.中压套管10C.低压套管10d.高压中性点套管10电容式套管tan（%）及电容量（PF）tan电容量a.高压套管0.4（投标人提供）b.中压套管0.4（投标人提供）C.高压中性点套管0.4（投标人提供）d.中压中性点套管0.4（投标人提供）20套管套管的弯曲耐受负荷（kN）水平纵向水平横向垂直a.高压套管21.51.25b.中压套管21.51.25C.低压套管3215d.高压中性点套管1.51e.中压中性点套管1.51套管的爬距（等于标准爬距乘以H径系数K11,mm）a.高压套管27812-b.中压套管23906KdC低压套管744Kdd.高压中性点套管23906Kde.中压中性点套管22248&套管的干弧距离（应乘以海拔修正系数KH,mm）a.高压套管>1800×b.中压套管>900XKHc.低压套管>300×Khd.高压中性点套管>900XKHe.中压中性点套管>650XKH套管的爬距/干弧距离W4套管平均直径<mm）a.高压套管（投标人提供）b.中压套管（投标人提供）C.低压套管（投标人提供）d.中性点套管（投标人提供）21套管式电流互感器装设在高压侧绕组数3准确级0.55P305P30电流比500100O2000/5A二次容量（VA）15(40)A1.F103030装设在中压侧绕组数3准确级0.55P305P3O电流比1600/5A二次容量（VA）15(40)R或4尸10303022分接开关（真空）型号贵州长征、上海华明、MR等优质产品额定电流（八）>1.2倍相应绕组额定电流级电压（kV）（投标人提供）有载分接开关电气寿命（万次）20有载分接开关机械寿命（万次）N80绝缘水平(1.IAC,kV)（投标人提供）有载分接开关的驱动电机功率（kW）（投标人提供）相数（投标人提供）电压（V）（投标人提供）23压力释放装置型号（投标人提供）台数2释放压力（MPa）0.05524工频电压升高倍数和持续时间工频电压升高倍数（相一地）空载持续时间满载持续时间1.05连续连续1.1连续20min1.2520s20s1.9Is2.00.1s工频电压升高倍数（相一相）空载持续时间满载持续时间1.05连续连续1.1连续20min1.2520s20s15Is1.580.1s25绝缘油（25*）新油过滤后应达到油的击穿电压（kV）355tan(90,%)0.3含水量(mg1.)15表2变压器本体保护表序号保护名称接点内容电源及接点容量接点数量备注1主油箱气体继电器重瓦斯跳闸轻瓦斯报警DC220V21A重瓦斯跳闸2对轻瓦斯报警1对2压力突变继电器报警或跳闸DC220VNIA报警信号1对3主油箱油位计报警DC220V1A高油位报警1对低油位报警1对4主油箱压力释放装置报警或跳闸DC220
