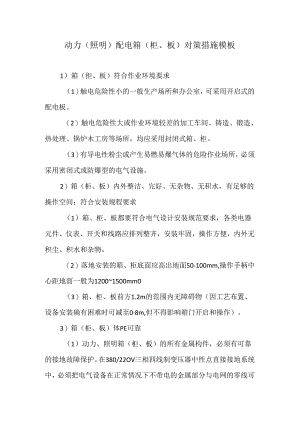

动力（照明）配电箱（柜、板）对策措施模板1）箱（拒、板）符合作业环境要求（1）触电危险性小的一般生产场所和办公室，可采用开启式的配电板。（2）触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉木工房等场所，均应采用封闭式箱、柜。（3）有导电性粉尘或产生易燃易爆气体的危险作业场所，必须采用密闭式或防爆型的电气设施。2）箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间；符合安装规程要求（1）箱、柜、板都要符合电气设计安装规范要求，各类电器元件、仪表、开关和线路应排列整齐，安装牢固，操作方便，内外无积尘、积水和杂物。（2）落地安装的箱、柜底面应高出地面50-100mm,操作手柄中心距地面一般为12001500mm0（3）箱、柜、板前方1.2m的范围内无障碍物（因工艺布置、设备安装确有困难时可减至08m,但不得影响箱门开启和操作）。3）箱（柜、板）体PE可靠（1）动力、照明箱（柜、板）的所有金属构件，必须有可靠的接地故障保护。在380/22OV三相四线制变压器中性点直接接地系统中，必须把电气设备在正常情况下不带电的金属部分与电网的零线可靠地连接起来；在对地绝缘系统中必须将电气设备在正常情况下不带电的金属部分与大地可靠的连接起来。（2）由同一台变压器供电的系统中，只允许采用同一种接地故障保护方式，而且应构成一个保护网。（3）必须保持导电的连续性，不得有任何脱节现象。（4）电气设备的接地或接零支线应单独与接地或接零干线相连接，接地或接零支线之间不准串连。（5）PE线必须有足够的机械强度和防松脱措施，有足够的导电能力和热稳定性。（6）采取保护接地要有一个符合最大允许接地电阻值要求的接地体，并要定期检测其接地电阻值。4）各种电器元件及线路接触良好，连接可靠，无严重发热、烧损现象5）箱（拒、板）内插座接线正确，并配有漏电保护器（1）插座安装必须符合下列要求：单相两孔插座，面对插座右极接相线，左极接零线；单相两孔插座必须上下安装时，零线在下方，相线在上方；单相三孔插座，面对插座上孔接PE线，右极接相线，左极接工作零钱；四孔插座只准用于380V电源，上孔接PE线。（2）交流、直流或不同电压的插座在同一场所时，应有明显区别或标志。6）保护装置齐全，与负载匹配合理一般熔断元件的额定工作电流应不大于导线允许载流量的2.5倍。如按负荷计算，熔断元件短路保护额定电流可在1.52.5倍负荷的额定工作电流选择；对于自动开关，单相短路电流不应小于脱扣器整定电流的1.5倍。7）外露带电部分屏护完好要求箱、柜以外不得有裸带电体外露。必须装设在箱、柜外表面或配电板上的电气元件，必须有可靠的屏护。8）编号、识别标记齐全、醒目箱、柜、板都应有设施本身的编号，企业可根据有利于管理的实际情况确定编号形式和内容；箱、柜、板上每一处开关，每一组熔断器，都应有表明控制对象的名称、标记及对应图示，并与实际情况相符。
