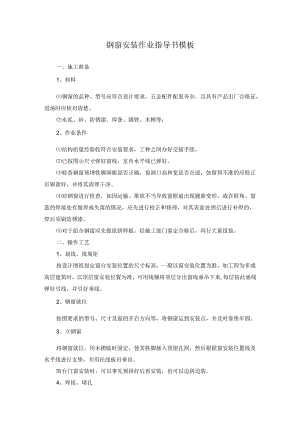

钢窗安装作业指导书模板.docx

钢窗安装作业指导书模板一、施工准备1、材料钢窗的品种、型号应符合设计要求，五金配件配套齐全，且具有产品出厂合格证，进场时应核对清楚。水泥、砂、防锈漆、焊条、圆铁、木楔等；2、作业条件结构质量经验收符合安装要求，工种之间办好交接手续。已按图示尺寸弹好窗线，室内水平线已弹好。检查钢窗预埋铁脚洞眼是否正确，窗洞口高和宽是否合适，如留得不准的应校正后剔凿好，并将其清理干净。对钢窗进行检查，如因运输、堆放不当导致窗框扇出现翘曲变形，或在框角、窗蕊的焊接处有脱焊或失落的情况，应先进行校正和修理，对其表面处理后进行补焊的，焊后须刷防锈漆。对于组合钢窗应先做组拼样板，经施工部门鉴定合格后，再行大量组装。二、操作工艺1、划线、找规矩按设计图纸划定窗台安装位置的尺寸标高，一般以窗安装位置为准。如工程为多或高层建筑时，以顶层窗安装位置为准，可用线锤将顶层分出窗线垂吊下来,每层按此垂线弹好引线，并引好垂线。2、钢窗就位按图要求的型号、尺寸及窗的开启方向等，将钢窗运到安装点，并及时靠垫牢固。3、立钢窗将钢窗就位，用木楔临时固定，使其铁脚插入预留孔洞，然后根据窗安装位置线及水平线进行支垫，并用托线板吊垂直。阳台门窗安装时，可以事先预拼好后再安装，也可以边拼边装。4、焊接、堵孔钢窗立好后，校正水平和侧垂直后，即可将上框铁脚与过梁预埋铁焊牢，框两侧铁脚插入洞内用水将洞内淋湿，采用1:3水泥砂浆，将其堵塞密实，洒水养护，过3天之后方可将四周木楔取出。5、安装五金配件钢窗五金安装一般应在安装玻璃前进行。三、质量标准.1、保证项目钢窗及其附件的质量必须符合设计要求和有关标准的规定。钢窗安装的位置、开启方向，必须符合设计要求。钢窗的安装必须牢固，预埋铁件的数量、位置、埋设连接方法必须符合设计要求。框与墙体预埋铁件及焊接点数做好检查隐蔽记录。2、基本项目钢窗扇的安装应关闭严密，开关灵活，无阻滞、回弹和倒翘。钢窗附件齐全，位置正确，安装牢固、端正、启闭灵活适用。钢窗框与砌体的缝隙填嵌应饱满密实，表面平整，嵌填材料、方法符合设计要求。3、允许偏差钢窗安装时的允许偏差值见下表：钢窗安装的允许偏差值项允许偏差（mm）检验方法窗框两对角2000mm5用钢卷尺检查、量里角线长度差>200011un6窗框扇配合较链面2用2X50塞片检查，量较链面间隙的限值执手面1.5用1.5X50塞片检查，量框大面窗框扇搭接实腹窗22用钢针划线和深度尺检查量的限值空腹窗24窗框（含拼橙料）JjE侧垂直度3用IM托线板检查窗框（含拼槿料）的水平度3用水平尺和楔形塞尺检查双层窗内外框挺（含拼槿料）的中心距5用钢板尺检查四、施工注意事项.1、避免工程质量通病翘曲和窜角：钢窗加工质量有个别扇不符合标准,在运输、装卸和堆放不注意，保管不善，安装时垂直平整自检不够。安装前应认真进行检查，发现翘曲和窜角及时校正处理，修好后才安装。铁脚固定不符合要求:原预留洞与脚位置不符，安装前又没有检查和加固,在安装时位置不符而不用铁脚或铁脚打弯后勉强塞入孔内，严重影响钢窗的安装牢固。上、下钢窗不顺直，左、右钢窗标高不一致：没按操作工艺的施工要点进行，施工前没找好规矩。开关不灵活:抹灰时吃影响窗的灵活，在钢窗安装后应进行开关，看是否灵活，对其影响开关的抹灰层剔去重新补抹，对窗棱及窜角的应调整。关闭阻滞回弹:残留在钢窗框扇间隙的砂浆、水泥等未清理干净。钢窗安装玻璃前应进行关闭，看有否阻滞，对其粘附在间隙部位的异物，应予以剔除。开启方向不到位:抹灰的边角不方正或窗楣下垂，窗台凸起，直接影响窗的开启，要求抹灰时严格按检评标准验收，对不合格的点要重新修好。钢窗披水不全:安装时使用错误的钢窗编号，安装前应认真核对窗号，符合要求后再安装，并在堆放时注意对披水保护，发现有松动离脱要及时补焊。五金配件安装不牢：抹灰后残留在钢窗孔槽的水泥、砂浆等物，填塞螺纹间间隙，安装时螺丝不到位，应在安玻璃前清除杂物及重新攻丝，收紧螺丝使螺头紧贴五金件。钢窗在安装玻璃前应认真检查每扇关闭无阻滞、回弹和倒翘，如有上述情况应进行修理。2、产品保护钢窗运输时要轻拿轻放，并采取保护措施，避免碰撞、摔压，防止损坏变形。钢窗进场后，应按规格、型号分类堆放，底层应垫平、垫高，露天堆放应用塑料布遮盖好，严防乱堆乱放，防止钢窗变形及生锈。严禁以钢窗为支点，在钢窗框和窗扇上支承桥杨、桥架，防止钢窗移位和变形。拆架子时，应将开启的窗关好，再落架子，防止撞坏钢窗。墙体粉刷完毕后，应及时清除残留在钢窗框、扇上的砂浆，并清理干净。
