HG_T2643-2023非金属化工设备丙烯腈-丁二烯-苯乙烯、聚氯乙烯、均聚聚丙烯、聚偏氟乙烯和玻璃纤维增强聚丙烯隔膜阀.docx

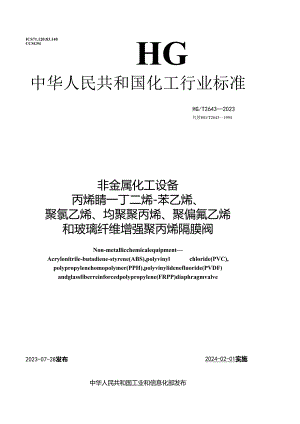

ICS71.120:83.140CCSG94HG中华人民共和国化工行业标准HG/T26432023代替HG/T26431994非金属化工设备丙烯睛一丁二烯-苯乙烯、聚氯乙烯、均聚聚丙烯、聚偏氟乙烯和玻璃纤维增强聚丙烯隔膜阀Non-metallicchemicalequipmentAcrylonitrile-butadiene-styrene(ABS),polyvinylchloride(PVC),polypropylenehomopolymer(PPH),polyvinylidenefluoride(PVDF)andglassfiberreinforcedpolypropylene(FRPP)diaphragmvalve2023-07-28发布2024-02-01实施中华人民共和国工业和信息化部发布目次前言III1范围12规范性引用文件13术语和定义24材料25设计36要求137试验方法138检验规则149标志、包装、运输和贮存15本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替HG/T2643-1994玻璃纤维增强聚丙烯隔膜阀，与HG/T26431994相比，除结构调整和编辑性改动外，主要技术变化如下：a）文件名称由“玻璃纤维增强聚丙烯隔膜阀”修订为“非金属化工设备丙烯腊-丁二烯-苯乙烯、聚氯乙烯、均聚聚丙烯、聚偏氟乙烯和玻璃纤维增强聚丙烯隔膜阀”（见封面）；b）增加了丙烯腊-丁二烯-苯乙烯、聚氯乙烯、均聚聚丙烯和聚偏氟乙烯四种材料的隔膜阀和相对应的使用温度范围、连接方式（见第1章）；c）将隔膜阀的公称压力由0.6MPa提高到1.0MPa（见第1章，1994年版的第1章）；d）增加了“术语和定义”，对“温度折减系数”进行了定义（见第3章）；e）修订原标准，将拉伸强度指标由“241MPa”修订为“254MPa”，将弯曲强度指标由“250MPa”修订为“265MPa”，将冲击强度指标由“24.0kJ112”修订为“26.0kjm2”，将“马丁耐热”修订为“维卡软化温度”且其指标由“2105C”修订为“2130”，将“硬度（HB）”修订为“邵氏硬度（HD）"且其指标由“49.857.8”修订为“6775”（见表2,1994年版的4.1.4、表2）;D增加了均聚聚丙烯质量性能指标（见4.3、表1）;g）增加了聚四氟乙烯、氨橡胶和三元乙丙橡胶3种隔膜的材料质量要求（见4.4）;h）增加了氟橡胶和三元乙丙橡胶2种密封垫圈的材料质量要求（见4.5）;i）增加了“对接式隔膜阀”的3种结构型式，增加了结构图、规格尺寸、公称压力（见5.1.2）;j）修改了标记中对主体材料的表达，使用SI、S2、S3、S4、S5和S6代表6种不同的主体材料，并增加了“对接式隔膜阀”结构型式的符号，增加了橡胶材料隔膜“X”的表述（见5.1.2、5.2）;k）增加了“温度折减系数”和“设计”内容（见5.3、5.4）;D删除了原标准“隔膜阀的零部件材质均应有合格证书并符合相应标准规定”（见1994年版的4.1.3）;m）修改了静压寿命及其试验规定（见6.5、7.5,1994年版的4.2.5）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国石油和化学工业联合会提出。本文件由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。本文件起草单位：浙江申南塑胶有限公司、宁波宝蒂塑胶阀门有限公司、广州特种承压设备检测研究院、嘉兴南艺管业股份有限公司、江苏省特种设备安全监督检验研究院、佑利控股集团有限公司、联科阀门有限公司、天华化工机械及自动化研究设计院有限公司。本文件主要起草人：吴荣根、陈力源、李茂东、顾文超、史建涛、肖庆武、南雷、计秋林、钱超杰、李建华、陈光辉、肖丽娟、桑临春。本文件及其所代替文件的历次版本发布情况为：1994年首次发布为HG/T26431994;本次为第一次修订。非金属化工设备丙烯脂一丁二烯-苯乙烯、聚氯乙烯、均聚聚丙烯、聚偏氟乙烯和玻璃纤维增强聚丙烯隔膜阀1«S本文件规定了丙烯腊-丁二烯-苯乙烯(ABS)、聚氯乙烯(PVC-UFVC-C),均聚聚丙烯(PPH),聚偏氟乙烯(PVDF)和玻璃纤维增强聚丙烯(FRPP)屋脊式隔膜阀的材料、设计、要求、试验方法、检验规则、标志、包装、运输和贮存。本文件适用于公称压力小于或等于1.oMPa,使用温度ABS隔膜阀为-4(TC70°C、PVC-U隔膜阀为-5“60C、PVC-C隔膜阀为-595、PPH隔膜阀为-Ioe90°C、PVDF隔膜阀为一40120、FRPP隔膜阀为-14C100°C,公称通径大于或等于DN15mm至DN250mm的法兰连接式和对接连接式隔膜阀(以下简称“隔膜阀”)。公称通径大于DN250mm的隔膜阀可参照使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T193普通螺纹直径与螺距系列GB/T1184形状和位置公差未注公差值GB/T1447纤维增强塑料拉伸性能试验方法GB/T1448纤维增强塑料压缩性能试验方法GB/T1449纤维增强塑料弯曲性能试验方法GB/T1451纤维增强塑料简支梁式冲击韧性试验方法GB/T1463纤维增强塑料密度和相对密度试验方法GB/T1633热塑性塑料维卡软化温度(VST)的测定GB/T2411塑料和硬橡胶使用硬度计测定压痕硬度(邵氏硬度)GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQ1.)检索的逐批检验抽样计划GB/T8806塑料管道系统塑料部件尺寸的测定GB/T18369玻璃纤维无捻粗纱GB/T27726热塑性塑料阀门压力试验方法及要求GB/T30308氟橡胶通用规范和评价方法GB/T35974.3塑料及其衬里制压力容器第3部分：设计GJB5180ENB型三元乙丙橡胶规范HG/T2902模塑用聚四氟乙烯树脂HG/T2904模塑和挤塑用聚全氟乙丙烯树脂JB/T308阀门型号编制方法JB/T8859截止阀静压寿命试验规程ISO10931:2005工业用塑料管道系统聚偏氟乙烯(PVDF)部件和系统规范Plasticspipingsystemsforindustrialapplications-Poly(vinylidenefluoride)(PVDF)-SpecificationsforcomponentsandthesystemISO15493:2003工业用塑料管道系统丙烯懵-丁二烯-苯乙烯(ABS).未增塑聚氯乙烯(PVC-U)和氯化聚氯乙烯(PVC-C)部件和系统规范公制系列Plasticspipingsystemsforindustrialapplication-Acr),lonitrile-butadiene-styrene(ABS),Unplasticiedpoly(vinylchloride)(PVC-U)andchlorinatedpoly(vinylchloride)(PVC-C)-Specificationsforcomponentsandthesystem-MetricseriesISO15494:2015工业用塑料管道系统聚丁烯(PB)、聚乙烯(PE)、耐热聚乙烯(PE-RT)、交联聚乙烯(PE-X)和聚丙烯(PP)部件和系统的公制系列规范Plasticspipingsystemsforindustrialapplication-Polybutene(PB),polyethylene(PE),polyethyleneofraisedtemperaturere-sistance(PE-RT),crosslinkedpolyethylene(PE-X),polypropylene(PP)-Metricseriesforspecificationsforcomponentsandthesystem3术语和定义下列术语和定义适用于本文件。3.1温度折减系数f,t11peraturederatingfactor不同使用温度下最大允许工作压力与公称压力(PN)的换算系数。4材料4.1 制作隔膜阀阀体、阀盖等主体部件的丙烯晴-丁二烯-苯乙烯(ABS)、未增塑聚氯乙烯(PVC-U)和氯化聚氯乙烯(PVC-C)原料质量应符合ISO15493:2003的规定；聚偏氨乙烯(PVDF)原料质量应符合ISO10931:2005的规定；玻璃纤维增强聚丙烯(FRPP)和均聚聚丙烯(PPH)中的聚丙烯(PP)原料质量应符合ISO15494:2015的规定。4.2 用作增强材料的玻璃纤维质量应符合GB/T18369的规定。4.3 均聚聚丙烯(PPH)材料的理化性能应符合表1的规定；玻璃纤维与聚丙烯复合后形成的玻璃纤维增强聚丙烯(FRPP)复合材料的理化性能应符合表2的规定。制作复合材料测试试样的原材料配比、成型工艺应与制造阀门的一致，经检验合格后方可用于生产。*1均聚聚丙烯（PPH）材料的理化性能项目技术指标拉伸强度/MPa228GB/T1447弯曲强度/MPaN50GB/T1449压缩强度/MPa25GB/T1448简支梁冲击强度（缺口）（kjl112）26.5GB/T1451密度/(g/cm3)0.8950.915GB/T1463维卡软化温度（AS。法）C>120GB/T1633邵氏硬度（HD）6268GB/T2411*2玻璃纤维增强聚丙烯（FRPP）材料的理化性能项目技术指标检测方法拉伸强度/MPa254GB/T1447弯曲强度/MPa265GB/T1449压缩强度/MPa25GB/T1448简支梁冲击强度（缺口）（kjn）£6.0GB/T1451密度/(gc11?)0.961.03GB/T1463维卡软化温度（AS。法）C>130GB/T1633邵氏硬度（HD）67-75GB/T24114.4 隔膜阀的隔膜材料选用氨塑料F46时，其质量应符合HG/T2904的规定；选用聚四氟乙烯时，其质量应符合HG/T2902的规定；选用叙橡胶时，其质量应符合GB/T30308的规定；选用三元乙丙橡胶时，其质量应符合GJB5180的规定。4.5 隔膜阀密封垫片或O形垫圈选用氟橡胶时，其质量应符合GB/T30308的规定：选用三元乙丙橡胶时，其质量应符合GJB5180的规定。4.6 隔膜阀阀杆、紧固件、嵌件和法兰刚度加强板宜采用金属材料，其质量应符合相关标准规定。4.7 隔膜阀的其他零部件材料的选择应确保隔膜阀的性能符合第6章规定的要求，这些材料应不对隔膜阀性能产生不利影响。5设计5.1 结构型式和主要结构尺寸5.1.1 本文件规定的隔膜阀的结构型式为屋脊式（也叫堰式）。连接方式有法兰连接方式和对接连接方式。对接连接方式分为由令接管式和直接对接式。由令接管式又分为由令接管对接式和由令接管承口式；直接对接式又分为粘接连接、承插焊接、热熔焊接和螺纹连接，粘接连接适用于ABS、PVC-U.PVC-C材料，承插焊接适用于FRPP、PPH、PVDF材料，热熔焊接适用
