HB8753-2023飞机杆端自润滑关节轴承通用规范.docx

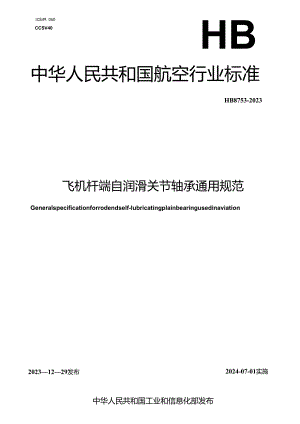

ICS49.060CCSV40HB中华人民共和国航空行业标准HB8753-2023飞机杆端自润滑关节轴承通用规范Generalspecificationforrodendself-lubricatingplainbearingusedinaviation20231229发布2024-07-01实施中华人民共和国工业和信息化部发布目次前言IH1范围12规范性引用文件13术语和定义14技术要求14.1 配装轴承14.2 杆端体14.3 外观24.4 尺寸及公差24.5 杆端体表面粗糙度24.6 杆端体硬度24.7 重量24.8 不连续性34.9 性能44.10 标识55质量保证规定55.1 检验分类55.2 检验条件55.3 鉴定检验55.4 质量一致性检验65.5 检验方法76交货准备96.1 防护和包装96.2 贮存106.3 装箱和运输106.4 包装标志107说明事项107.1 预定用途107.2 订购文件应明确的内容IO前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国航空工业集团有限公司提出。本文件由中国航空综合技术研究所归口。本文件起草单位：中国航空综合技术研究所、上海市轴承技术研究所有限公司、福建龙溪轴承（集团）股份有限公司、航空工业第一飞机设计研究院、航空工业沈阳飞机设计研究所。本文件主要起草人：赵拓、苏文文、卢越、王兆昌、贾忠宁、王守财、孙品、李如琰、段宏瑜、任超。Il飞机杆端自润滑关节轴承通用规范1范围本文件规定了采用含PTFE的自润滑衬垫的杆端自润滑关节轴承的技术要求、质量保证及交货准备。本文件适用于飞机杆端自润滑关节轴承的生产、检验和用户验收。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注Fl期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T307.2滚动轴承测量和检验的原则及方法GB/T3944关节轴承词汇GB/T8597滚动轴承防锈包装GJB3.1MJ螺纹第1部分：通用要求GJB3.2MJ螺纹第2部分：螺栓和螺母螺纹的极限尺寸GJB52MJ螺纹首尾HB6827MJ螺纹检验方法HB/Z72磁粉检验JB/T7051滚动轴承零件表面粗糙度测量和评定方法JB/T7361滚动轴承零件硬度试验方法3术语和定义GB/T3944界定的术语和定义适用于本文件。4技术要求4.1 配装轴承配装轴承采用自润滑向心关节轴承，应符合相应产品标准的要求，且通过相关规范的鉴定检验。4.2 杆端体4.2.1 材料杆端体材料可与用户协商确定，推荐使用锻件。4.2.2表面处理可在配装轴承和杆端体的配合表面之间使用防腐蚀和防磨损处理。4.3 外观轴承的表面不应有裂纹、毛刺、刮伤、凹痕或其他机械损伤。4.4 尺寸及公差4.4.1 轴承轴承的尺寸及公差应符合产品标准或客户要求。4 .4.2轴承杆端头几何形状轴承杆端体的杆端头几何形状应符合产品标准要求。承制方可自行选择按照圆锥形结构（图1a）或椭圆形结构（图Ib）进行生产。轴承杆端体杆端头几何形状鉴定检验后不得随意更改。标引序号说明：1不大于35°2建议直径为D的球与直径为1.5D的球相切。图1轴承杆端头几何形状5 .4.3杆端体螺纹杆端体螺纹可采用MJ螺纹标准，其中：外螺纹按GJB3.1和GJB3.2的规定，螺纹首尾按GJB52的规定。外螺纹应在最终热处理后一次性滚压成形。内螺纹按GJB3.2的规定，螺纹首尾按GJB52的规定。杆端体螺纹也可根据客户要求选用其他螺纹。4.5 杆端体表面粗糙度杆端体表面粗糙度应符合产品标准或客户要求。4.6 杆端体硬度杆端体硬度应符合产品标准或客户要求。4.7轴承重量应产品标准或客户要求。4.8 不连续性4.8.1 裂纹轴承杆端体所有部位均不应出现裂纹。4. 8.2发纹和折叠轴承的发纹和折登应满足以下要求：a） 杆端头的如图2所示的“0°到180°方向”及环柄交接处圆角部分应无发纹和折叠。杆端头的“180°到360°方向”存在的发纹和折叠尺寸应不超过表1中规定的极限值；b） 螺纹根部或侧面不允许有折魂（图3a）。螺纹牙顶深度未超过25%螺纹高度（图3b）或中径外侧（图3C）允许存在折直，其深度不应超过表1中的规定值；c） 除非另有规定，在4.8.2a）和b）范围外存在的发纹和折叠深度不应超过表1中的规定值。表1发纹和折费深度单位为亳米螺纹发纹、折卷最大深度MJ80.12MJlO0.15MJ120.17MJM及以上0.20注：采用其他螺纹的杆端体在3.8.2a）和b）范围外存在的发纹和折叠深度最大深度根据客户要求或按表中要求执行。4.8.3表面夹杂物而不应有夹杂物。杆端体其他位置允许存在微小夹杂物，但Ra）外螺纹杆端标引序号说明：，符合原材料标准的相关规定270，§iiii4-（Ijl）b）内螺纹杆端杆端体螺纹根部、杆端头与杆端柄过渡的圆角、杆端头“0°到180°方向"（见图2）的表面和次表1外螺纹杆端体外侧；2外螺纹杆端体侧面；3内螺纹杆端体外侧：4内螺纹杆端体侧面。图2杆端轴承位置示意标引序号说明：1大径；2中径；3小径；4不允许的发纹和折叠。2b）螺纹牙顶的发纹和折趣标引序号说明：1允许的发纹和折叠：2不允许的发纹和折叠；A-一螺纹高度；B一25%螺纹高度。c）允许的发纹和折叠标引序号说明：1大径：2中径：3小径：4允许的发纹和折登。图3发纹和折叠要求4.9性能4.9.1 自调心轴承应具备自调心功能，并满足规定的调心角要求。4.9.2 无载旋转启动力矩轴承无载旋转启动力矩值应符合产品标准或客户要求。4.9.3 径向极限静载荷按照产品标准或与客户协商确定的径向极限静载荷下，轴承不允许断裂。4.9.4 9.4轴向推出力按照产品标准或与客户协商确定的轴向推出力下，配装轴承外圈不应从杆端体内孔脱出。4.9.5疲劳载荷按照产品标准或与客户协商确定的疲劳载荷下，轴承疲劳寿命不低于50000次。4.10标识轴承上应有永久性标识，包括轴承型号、承制方代号、生产批号、产品编号等。产品标识应印制在杆端体上，条件允许时应印制在杆端体的侧面，其他情况下可印制在杆端体的外侧，如图2所示。轴承标识不允许金属模冲压制印。5质保证规定5.1 检验分类本标准规定的检验分类如下：a）鉴定检验：b）质量一致性检验。5.2 检蛉条件除另有规定外，应按GB/T307.2及本文件相应部分规定的条件进行所有检验。5.3 鉴定检验5.3.1检验时机凡属下述情况之一时，应进行鉴定检验：a）新产品或老产品转厂生产的试制定型：b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时;c）产品长期停产后，恢复生产时；d）质量一致性检验结果与上次鉴定检验结果有较大差异时；e）合格鉴定管理机构认为必要时；f）每五年进行一次周期性重新鉴定，检验项目同5.3.2。5.3.2检验项目鉴定检验项目按表2的规定。表2检验项目序号检验项目鉴定检验质量一致性检验要求章条号检验方法章条号A组B组C组1杆端体材料4.2.15.5.12表面处理4.2.25.5.23外观-4.35.5.34尺寸及公差-4.45.5.45杆端体表面粗糙度4.55.5.56杆端体硬度4.65.5.67重量4.75.5.7*2检验项目（续）序号检验项目鉴定检验质量一致性检验要求章条号检验方法章条号A组B组C组8不连续性-4.85.5.89自调心4.9.15.5.910无载旋转启动力矩4.9.25.5.1011径向极限静载荷O4.9.35.5.1112轴向推出力4.9.45.5.1213疲劳载荷-O4.9.55.5.1314标识-4.105.5.3注：必检项目：0与用户协商后确定的检验项目；一表示不检项目。5.3.3检验样品规格鉴定检验仅检验表3中鉴定检验典型规格中的轴承，其性能验证结果可拓展、沿用于等同规格产品。表3样品规格序号鉴定检验典型规格等同规格1杆端螺纹为MJlO的轴承杆端螺纹为MJ8、MJIo的轴承2杆端螺纹为MJM的轴承杆端螺纹为MJI2、MJl4、MJI6的轴承3杆端螺纹为MJ20的轴承杆端螺纹为MJ20、MJ24、MJ33的轴承注：其他螺纹的鉴定检验典型规格可参考表中的样品规格。5.3.4受检样品数除另有规定外，表2中的非破坏性检验应100%检验，破坏性检验受检样品的数量为3套。5.3.5合格判据若全部符合要求，则鉴定检验合格。若有任意一项不符合要求，则鉴定检验不合格，承制方应采取纠正措施，重新提交检验。5.4质一致性检鞋5.4.1 概述质量一致性检验分为A组检验、B组检验和C组检验。5.4.2 检验项目质量一致性检验项目按表2规定。5.4.3 抽样方案5.4.4 3.1组批规则由同炉批材料，在相同工艺条件下连续制造的同规格轴承为一个交付批。5.4.3.2A组检验A组检验为100%检验。5.4.3.3B组检验B组检验为逐批检验。从A组检验合格的产品中抽样进行B组检验。轴承推出力试验件数量为3件。表面粗糙度检测按表4进行抽样。材料、表面处理、不连续性和硬度检测按表5进行抽样。相同规格轴承前10批进行100%硬度检验，若均合格，之后可按GJB179A规定，采用一般检验水平II,AQ1.I.0,随机抽取样品。破坏性检验的受检样品不允许交付。表4表面粗糙度抽祥批次件数样件数AR5502O1511503O1>1505O1注：A为可接收数，R为拒收数。表5材料、表面处理、不连续性和硬度批次件数样件数AR5-1503O1>1505O1注：A为可接收数，R为拒收数。5.4.3.4C组检验C组检验时机由订购方和承制方协商确定。从B组检验合格的产品中抽取样品进行C组检验，做过C组检验的产品不允许交付。5.4.4合格判据在A组检验中，如果所有产品检验合格，则A组检验合格；如果任何一件产品的任何一个项目不合格，则该件产品不
