GB_T10067.101-2023电热和电磁处理装置基本技术条件第101部分：真空电热和电磁处理装置的通用要求.docx

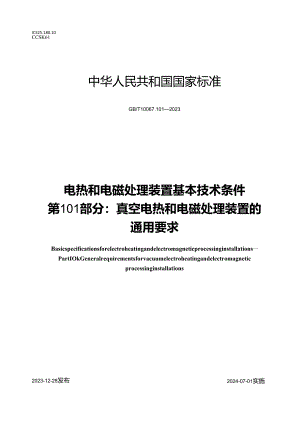

ICS25.180.10CCSK61中华人民共和国国家标准GB/T10067.1012023电热和电磁处理装置基本技术条件第101部分：真空电热和电磁处理装置的通用要求Basicspecificationsforelectroheatingandelectromagneticprocessinginstallations一PartIOkGeneralrequirementsforvacuumelectroheatingandelectromagneticprocessinginstallations2024-07-01实施2023-12-28发布国家市场监督管理总局国家标准化管理委员会目次前言I引言III1范围12规范性引用文件13术语和定义14产品分类35技术要求46试验方法107检验规则和技术分级128标志、包装、运输和贮存139订购与供货13附录A（规范性）真空系统14附录B（资料性）巴申定律和VEHEMPE的真空弧光放电24附录C（资料性）真空系统举例25附录D（资料性）抽气系统操作程序举例26附录E（资料性）真空检漏方法分类与实践28参考文献33本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T10067电热和电磁处理装置基本技术条件的第101部分。GB/T10067已经发布了以下部分：第1部分：通用部分：第101部分：真空电热和电磁处理装置的通用要求；一第2部分：电弧加热装置；第21部分：大型交流电弧炉；第3部分：感应电热装置：一第31部分：中频无心感应炉；一一第32部分：电压型变频多台中频无心感应炉成套装置；第33部分：工频无心感应熔铜炉；一一第34部分：晶体管式高频感应加热装置；一一第35部分：中频真空感应熔炼炉； 第36部分：感应透热装置； 第4部分：间接电阻炉；一一第41部分：网带式电阻加热机组； 第42部分：推送式电阻加热机组； 第43部分：强迫对流井式电阻炉； 第44部分：箱式电阻炉； 第45部分：真空淬火炉；第46部分：罩式电阻炉；一一第47部分：真空热处理和钎焊炉；一一第48部分：台车式电阻炉； 第49部分：自然对流井式电阻炉；第410部分：单晶炉；一第411部分：电热浴炉； 第412部分：箱式淬火炉；一一第413部分：实验用电阻炉；一一第414部分：工业宝石炉；一一第415部分：铝材退火炉； 第416部分：多晶硅铸锭炉；一一第417部分：碳化硅单晶生长装置； 第5部分：高频介质加热设备； 第6部分：工业微波加热装置： 第8部分：电渣重熔炉。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国工业电热设备标准化技术委员会(SAC/TC121)归口。本文件起草单位：西安慧金科技有限公司、西安电炉研究所有限公司、苏州振湖电炉有限公司、物产中大(浙江)储能科技有限公司、厦门业盛电气有限公司、湖南顶立科技股份有限公司、陕西能源职业技术学院、辽宁嘉顺科技有限公司、株洲瑞德尔智能装备有限公司、西安福莱特热处理有限公司、广东鸣帆能源技术有限公司、湖南钟鼎热工科技股份有限公司。本文件主要起草人：余维江、朱兴发、葛华山、李琨、李廉明、戴煜、叶钦赐、张建华、张永武、王继奇、倪晶、李应新、杨佳、俞燕、杨祯、李/J法、陈仲捷、马永庆、游述怀、史生川、高斌、胡江。电热和电磁处理装置是国民经济各工业部门的重要热工艺装备。该装置主要按不同电加热方式和电磁处理分类，也可按不同应用、不同工作频率和不同工作气氛等分类。为了保证该装置的开发、生产、使用和销售有序进行，促进其技术进步和产品质量的提高，更好满足热工艺的要求，有必要制定该装置的基本技术条件，这也为制定其安全和试验方法标准提供了必要条件。在这方面，我国已建立了GB/T10067电热和电磁处理装置基本技术条件系列标准，由通用部分及其补充（本文件）和按上述分类的各专用部分组成。GB/T10067旨在规定电热和电磁处理装置的产品分类以及在设计、制造、安全、节能和环保、性能和成套等方面需要满足的要求并且描述用于判定该要求是否得到满足的证实方法，拟由以下40个部分构成。 第1部分：通用部分。目的在于规定各类电热和电磁处理装置的通用技术要求。 第101部分：真空电热和电磁处理装置的通用要求。目的在于规定各类真空电热和电磁处理装置的通用技术要求。 第102部分：具有保护和反应性气氛的电热和电磁处理装置的通用要求。目的在于规定各类该装置的通用技术要求。 第2部分：电弧加热装置。目的在于规定电弧加热装置的特殊技术要求。一第21部分：大型交流电弧炉。目的在于规定大型交流电弧炉的特殊技术要求。 一第22部分：真空重熔电弧炉。目的在于规定真空重熔电弧炉的特殊技术要求。 一第3部分：感应电热装置。目的在于规定感应电热装置的特殊技术要求。一第31部分：中频无心感应炉。目的在于规定中频无心感应炉的特殊技术要求。一第32部分：电压型变频多台中频无心感应炉成套装置。目的在于规定电压型变频多台中频无心感应炉成套装置的特殊技术要求。第33部分：工频无心感应熔铜炉。目的在于规定工频无心感应熔铜炉的特殊技术要求。第34部分：晶体管式高频感应加热装置。目的在于规定晶体管式高频感应加热装置的特殊技术要求。 第35部分：中频真空感应熔炼炉。目的在于规定中频真空感应熔炼炉的特殊技术要求。 第36部分：感应透热装置。目的在于规定感应透热装置的特殊技术要求。 第37部分：超导直流感应透热装置。目的在于规定超导直流感应透热装置的特殊技术要求。一第4部分：间接电阻炉。目的在于规定间接电阻炉的特殊技术要求。第41部分：网带式电阻加热机组。目的在于规定网带式电阻加热机组的特殊技术要求。 第42部分：推送式电阻加热机组。目的在于规定推送式电阻加热机组的特殊技术要求。 第43部分：强迫对流井式电阻炉。目的在于规定强迫对流井式电阻炉的特殊技术要求。 第44部分：箱式电阻炉。目的在于规定箱式电阻炉的特殊技术要求。 第45部分：真空淬火炉。目的在于规定真空淬火炉的特殊技术要求。 第46部分：罩式电阻炉。目的在于规定罩式电阻炉的特殊技术要求。第47部分：真空热处理和钎焊炉。目的在于规定真空热处理和钎焊炉的特殊技术要求。第48部分：台车式电阻炉。目的在于规定台车式电阻炉的特殊技术要求。一第49部分：自然对流井式电阻炉。目的在于规定自然对流井式电阻炉的特殊技术要求。第410部分：单晶炉。目的在于规定单晶炉的特殊技术要求。一一第411部分：电热浴炉。目的在于规定电热浴炉的特殊技术要求。一一第412部分：箱式淬火炉。目的在于规定箱式淬火炉的特殊技术要求。 第413部分：实验用电阻炉。目的在于规定实验用电阻炉的特殊技术要求。一一第414部分：工业宝石炉。目的在于规定工业宝石炉的特殊技术要求。一一第415部分：铝材退火炉。目的在于规定铝材退火炉的特殊技术要求。 第416部分：多晶硅铸锭炉。目的在于规定多晶硅铸锭炉的特殊技术要求。 第417部分：碳化硅单晶生长装置。目的在于规定碳化硅单晶生长装置的特殊技术要求。 第5部分：电热和电化学用等离子体设备。目的在于规定电热和电化学用等离子体设备的特殊技术要求。 第6部分：工业微波加热装置。目的在于规定工业微波加热装置的特殊技术要求。一第7部分：具有电子枪的电热装置。目的在于规定具有电子枪的电热装置的特殊技术要求。 第8部分：电渣重熔炉。目的在于规定电渣重熔炉的特殊技术要求。第9部分：高频介质加热设备。目的在于规定高频介质加热设备的特殊技术要求。一第10部分：伴热系统。目的在于规定伴热系统的特殊技术要求。第U部分：电磁处理装置。目的在于规定电磁处理装置的特殊技术要求。第12部分：红外电热装置。目的在于规定红外电热装置的特殊技术要求。本文件根据GB/T10067.1-2019制定，针对真空状态下运行的各类电热和电磁处理装置的通用特点对GB/T10067.12019的有关规定进行完善和补充。在真空状态下运行的各类电热和电磁处理装置的专用部分可根据本文件制定，针对各类装置的特点分别对本文件的有关规定进行完善和补充。电热和电磁处理装置基本技术条件第101部分：真空电热和电磁处理装置的通用要求1范围本文件规定了各类真空电热和电磁处理装置（VEHEMPl）通用的产品分类、技术要求、检验规则、标志、包装、运输、贮存、订购与供货，并描述了对应的试验方法。本文件适用于在低、中和高真空气氛中对工作负荷进行熔炼、热处理、钎焊、烧结、晶体生长、成型和干燥等热工艺的工业用电热和电磁处理装置，包括： 真空感应炉； 真空电阻炉；一真空重熔电弧炉；一一真空电渣重熔炉； 具有电子枪的电热装置； 真空等离子炉； 真空微波加热装置；一一真空电磁处理装置等。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于木文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T150.1-150.42011压力容器GB/T5959.12019电热和电磁处理装置的安全第1部分：通用要求GB/T10066.12019电热和电磁处理装置的试验方法第1部分：通用部分GB/T10067.1-2019电热和电磁处理装置基本技术条件第1部分：通用部分GB/T10067.35-2015电热装置基本技术条件第35部分：中频真空感应熔炼炉JB/T9691电热设备产品型号编制方法ISO1609:2020真空技术非刀口法兰的尺寸（VaCUUmtechnologyDimensionsofnon-knifeedgeflanges)ISO9803(所有部分)真空技术管道配件的安装尺寸(VaCUUmtechnologyMountingdimensionsofpipelinefittings)3术语和定义GBT10067.1-2019界定的以及下列术语和定义适用于本文件。3.1真空电热设备vacuumelectroheatingequipment;VEHE具有密闭真空室，在真空状态下工作的电热设备。3.2真空电热袋vacuumClcctroheatinginstallation;VEHl由真空电热设备及其在操作和使用中所必需的，包括真空系统在内的电气和机械附属设备所组成的成套装置。3.3真空电磁处理设备VaCUUmelectromagneticprocessingequipment:VEMPE具有密闭真空室，在真空状态下对材料进行电磁处理的设备。3.4真空电磁处理装置vacuumelectromagneticprocessinginstallation;VEMPI由真空电磁处理设备及其在操作和使用中所必需的，包括真空系统在内的电气和机械附属设备所组成的成套装置。3.5真空系统（真空电热和电磁处理装置）vacuumsystem（ofvacuumEHandEMPinstallation）;VEHEMPI为VEHE
