GB_T 40096.6-2024 就地化继电保护装置技术规范 第6部分：母线保护.docx

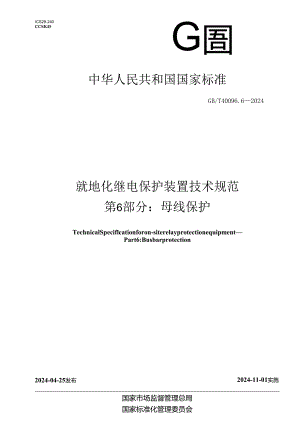

ICS29.240CCSK45G圄中华人民共和国国家标准GB/T40096.62024就地化继电保护装置技术规范第6部分：母线保护TechnicalSpeciflcationforon-siterelayprotectionequipmentPart6:Busbarprotection2024-04-25发布2024-11-01实施国家市场监督管理总局国家标准化管理委员会目次前言IIl引言IN1范围12规范性引用文件13术语和定义24技术要求24.1 环境条件24.2 额定电气参数34.3 准确度和变差34.4 一般要求34.5 技术原则54.6 技术要求74.7 对相关设备的要求74.8 功率消耗84.9 过载能力84.10 绝缘要求84.11 耐湿热性能84.12 保护联结阻抗84.13 机械要求84.14 电磁兼容性能84.15 连续通电104.16 结构及外观要求104.17 外壳防护104.18 安全要求104.19 动态模拟1()5试验方法115.1 试验条件115.2 结构和外观检查115.3 气候环境试验115.4 直流电源影响试验125.5 准确度和变差检查125.6 装置功能及性能试验125.7 动态模拟试验125.8 功率消耗试验125.9 过载能力试验125.10 绝缘性能试验125.11 耐湿热性能试验135.12 保护联结阻抗试验135.13 机械性能试验135.14 电磁兼容性能试验145.15 连续通电试验145.16 外壳防护试验145.17 安全要求试验145.18 通信接口试验146检验规则146.1 检验分类146.2 出厂检验146.3 型式检验157标志和随行文件167.1 标志167.2 随行文件168包装、运输和贮存168.1 包装168.2 运输和贮存17附录A（资料性）双母线接线和双母双分段接线母线保护装置信息18附录B（资料性）双母单分段接线母线保护装置信息24附录C（规范性）就地化母线保护装置环网通信26附录D（资料性）就地化母线保护装置子机配置29附录E（资料性）就地化母线保护装置尺寸及专用连接器布局31附录F（资料性）就地化母线保护装置中间节点逻辑32本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T40096就地化继电保护装置技术规范的第6部分。GB/T40096已经发布了以下部分：第1部分：通用技术条件；第2部分：连接器及预制缆；第3部分：就地操作箱；第4部分：智能管理单元；一第5部分：线路保护；第6部分：母线保护；一一第7部分：变压器保护。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出并归口。本文件起草单位：国家电网有限公司国家电力调度控制中心、国网浙江省电力有限公司、国网浙江省电力有限公司绍兴供电公司、国电南京自动化股份有限公司、中国电力科学研究院有限公司、广东电网有限责任公司、国网江苏省电力有限公司、国网重庆市电力有限公司、国网湖南省电力有限公司、国网河南省电力公司、国网新疆电力有限公司、国网浙江省电力有限公司电力科学研究院、浙江浙能技术研究院有限公司、国网江苏省电力有限公司电力科学研究院、国网河南省电力公司电力科学研究院、许昌开普检测研究院股份有限公司、南京南瑞继保电气有限公司、国电南瑞科技股份有限公司、北京四方继保工程技术有限公司、许继电气股份有限公司、长园深瑞继保自动化有限公司、国网浙江省电力有限公司湖州供电公司、国网浙江省电力有限公司宁波供电公司、国网浙江省电力有限公司嘉善县供电公司、国网浙江省电力有限公司舟山供电公司、电子科技大学长三角研究院（湖州）、中航光电科技股份有限公司、中国华能集团有限公司、中海油研究总院有限责任公司、中国能源建设集团华东电力试验研究院有限公司、中国能源建设集团浙江省电力设计院有限公司。本文件主要起草人：裘愉涛、陈国平、王德林、徐凯、陈琦、吕鹏飞、方愉冬、李康毅、阮思烽、张晓莉、索江镭、朱峻永、陈水耀、杨晓丰、黄翔、孙晓勇、黄勇、田宝江、张良武、吴佳毅、窦竟铭、詹智华、张锋明、凌刚、王松、张浙波、卜强生、韩伟、银庆伟、陈福锋、王风光、戴魏、彭世宽、王智勇、陆兆言、赵寿生、黄志华、沈浩、徐勇明、虞伟、林先其、崔丰随、马晋辉、魏澈、徐金兵、文I宏波、杜伟。随着设备制造水平的提升，尤其是芯片技术的发展，就地化保护装置将贴近一次设备就地化布置或与一次设备集成，以提升保护性能。现有基于室内安装的保护装置技术标准的内容和深度已不再适用。GB/T40096拟由以下部分构成。一第1部分：通用技术条件。目的在于规范就地化继电保护装置的技术要求、试验方法、检验规则及对标志、包装、运输、贮存等的通用要求。第2部分：连接器及预制缆。目的在于规范连接器及预制缆的产品要求。一一第3部分：就地操作箱。目的在于规范就地操作箱的产品要求。 第4部分：智能管理单元。目的在于规范智能管理单元的产品要求。 第5部分：线路保护。目的在于规范线路保护的功能规范和技术要求。 第6部分：母线保护。目的在于规范母线保护的功能规范和技术要求。 第7部分：变压器保护。目的在于规范变压器保护的功能规范和技术要求。就地化继电保护装置技术规范第6部分：母线保护1范围本文件规定了就地化母线保护装置及其相关设备的技术要求、试验方法、检验规则和标志、包装、运输、贮存等。本文件适用于110kV及以下电压等级就地化母线保护装置（以下简称装置）的研制、设计、制造、试验、检验和应用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka:盐雾GB/T2423.22环境试验第2部分：试验方法试验N:温度变化GB/T2423.24环境试验第2部分：试验方法试验S:模拟地面上的太阳辐射及太阳辐射试验和气候老化试验导则GB/T28872011计算机场地通用规范GB/T42082017外壳防护等级（IP代码）GB/T4798.1环境条件分类环境参数组分类及其严酷程度分级第1部分：贮存GB/T4798.2环境条件分类环境参数组分类及其严酷程度分级第2部分：运输和装卸GB/T72612016继电保护和安全自动装置基本试验方法GB/T11287电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T12357（所有部分）通信用多模光纤GB/T13384机电产品包装通用技术条件GB/T14285继电保护和安全自动装置技术规程GB/T14537量度继电器和保护装置的冲击与碰撞试验GB/T14598.2-2011量度继电器和保护装置第1部分：通用要求GB/T14598.262015量度继电器和保护装置第26部分：电磁兼容要求GB/T14598.272017量度继电器和保护装置第27部分：产品安全要求GB/T17626.92011电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10-2017电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.18-2016电磁兼容试验和测量技术阻尼振荡波抗扰度试验GB/T26864电力系统继电保护产品动模试验GB/T328902016继电保护IEC61850工程应用模型GB/T329012016智能变电站继电保护通用技术条件GB/T378802019就地化环网母线保护技术导则GB/T40096.1-2021就地化继电保护装置技术规范第1部分：通用技术条件D1./T478-2013继电保护和安全自动装置通用技术条件D1./T6702010母线保护装置通用技术条件D1./T860(所有部分)变电站通信网络和系统D1./T860.92电力自动化通信网络和系统第9-2部分：特定通信服务映射(SCSM)-基于ISO/IEC8802-3的采样值D1./T1782变电站继电保护信息规范3术语和定义GB/T40096.12021界定的以及下列术语和定义适用于本文件。3.1就地化母线保护子机on-sitebusbarprotectibayunit就地化母线保护中承担若干个间隔模拟量与开关量采集，并通过光纤环网通信接收其余间隔采集信息，完成全部保护逻辑运算及对应间隔分相跳闸出口，且可接入就地化保护专网对外通信的装置。注：就地化母线保护子机简称子机。子机根据设计需求设置是否承担管理功能。3.2就地化母线保护on-sitebusbarprotection由一台或多台子机组成的母线保护装置。各子机通过光纤环网通信共享信息，共同实现完整的母线保护功能。3.3环网管理有主模式ringnetworkwithmajormanagementmode装置的所有子机通过光纤环网通信，环网中所有子机均实现保护功能，选择一台子机实现装置的管理功能。实现管理功能的子机(简称管理子机)整合整套保护各子机信息上送到智能管理单元和监控系统，并接收智能管理单元和监控系统操作指令，对整套保护进行修改定值、投退压板等管理操作。3.4环网管理无主模式ringnetworkwithoutmajormanagementmode装置的所有子机通过光纤环网通信，环网中所有子机均实现保护功能，并与智能管理单元和监控系统通信，上送各自的事件和状态，独立接受智能管理单元和监控系统修改定值、投退压板等管理操作。4技术要求4.1 环境条件4.1.1 正常环境条件4.1.1.1 正常工作大气条件装置使用地点大气条件应符合下列要求：a) 环境温度：-40°C+70C;b) 相对湿度：0%100%;c) 大气压力：61.6kPa106kPa。4.1.1.2 周国环境装置使用地点周围环境应符合下列要求:a）电磁环境低于表3（除辐射发射和传导发射外）规定的装置抗扰度水平要求；b）使用地点不出现超过GB/T11287规定的严酷等级为2级的振动；c）使用地点无爆炸危险的物质，无严重的霉菌；d）接地符合GB/T28872011中5.8的要求。4.1.2 相环境条件装置使用地点特殊环境条件应符合下列要求：a）装置具备抗盐雾腐蚀能力，满足5.3.2规定的盐雾腐蚀试验要求；b）装置具备耐受太阳光辐射能力，满足5.3.4规定的太阳光辐射试验要求；c）其他超出4.1.1规定的环境条件时，由用户与制造厂商定。4.2 额定电气弁数4.2.1 流工作电源装置直流工作电源应符合下列要求：a）额定电压：220V、110V（装置自适应）；b）允许偏差：-20%+15%;c）纹波系数：不大于5%。422三A装置激励量应符合D1./T4782013中4.2.2的规定。4.2.3 开关输入和输出装置的开关量输入和输出应符合下列要求：a）装置的开
