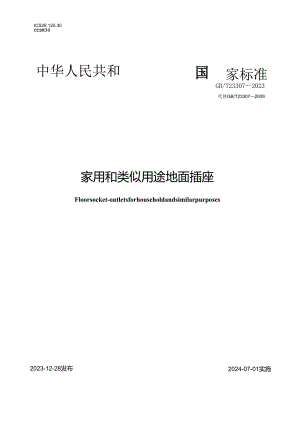

ICS29.120.30CCSK30中华人民共和家标准GB/T233072023代替GB/T233072009家用和类似用途地面插座Floorsocket-outletsforhouseholdandsimilarpurposes2024-07-01实施2023-12-28发布国家市场监督管理总局国家标准化管理委员会目次前言I1 范围12 规范性引用文件13 术语和定义14分类、主要技术参数35 技术要求46 试验方法67 检验规则118 标志、包装、运输和贮存12参考文献14图1地面插座示意图2图2弹开式地面插座的自锁机构3图3弹开式地面插座的开启冲击力试验示意图7图4地面插座外壳冲击试验示意图8图5弹开式地面插座自锁机构静压力试验示意图9图6弹开式地面功能模块锤击试验示意图9图7功能模块压力试验示意图10图8安装盒安装耳强度测试试验示意图10表1检验项目H本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T233072009家用和类似用途地面插座，与GB/T233072009相比，除结构调整和编辑性改动外，主要技术变化如下：一更改了地面插座的定义（见3.1,2009年版的3.1）,增加了地面插座示意图（见图1）;更改了功能模块的定义（见3.2,2009年版的3.2）;一一增加了弹起式地面插座自锁机构的定义（见3.3）;删除了模块固定式地面插座、模块活动式地面插座的定义（见2009年版的3.3、3.4）;一一删除了预埋式地面插座、架空式地面插座的定义（见2009年版的3.5,3.6）;一删除了弹开式地面插座、旋转式地面插座、翻盖式地面插座的定义（见2009年版的3.7、3.8、3.9）;一删除了脱离式地面插座、不可脱离式地面插座的定义（见2009年版的3.10、3.11）;删除了按盖是否可脱离的分类（见2009年版的7.4）;一一增加了主要技术参数（见4.2）;一增加了按产品在使用状态且盖子闭合状态下是否具有防有害进水影响的防护等级分类和按是否带电流（电压）安全保护装置或设备分类的分类（见4.1.7、4.1.8）;一增加了插座、安装盒和外壳、保护器、电视模块、电话模块、USB电源应符合的文件（见5.1.2）;一一增加了地面插座盖子的接地要求及检查方法（见5.2.3、6.3.1）;一一增加了保护装置或设备复位按钮的要求及检查方法（见5.2.4,6.3.1）;一一增加了弹开式地面插座开启冲击力的要求及试验方法（见5.2.6、6.3.3）; 增加了地面插座盖子开启或闭合减速机构的要求及试验方法（见5.2.7、6.3.4）; 增加了地面插座中强电和弱电安装在一起的要求及试验方法（见5.2.8、6.3.5）; 删除了脱离式地面插座盖子打开的要求（见2009年版的13.5）; 增加了地面插座外壳防触电保护要求及试验方法（见5.3、6.4）;更改了弹开式地面插座盖子的耐久性要求及试验要求（见5.4、6.5,2009年版的第21章）；删除了地面插座压缩试验要求（见2009年版的24.1.1、24.1.2）,删除了图1（见2009年版的图1）；一更改了图3冲击试验示意图（见图4,2009年版的图3）;一增加了地面插座插座模块的防撞击保护要求及试验方法（见5.5.3、6.6.3）;一增加了地插座功能模块承受压力的要求及试验方法（见5.5.4、6.6.4）;一增加了地面插座安装盒安装耳强度要求及试验方法（见5.6、6.7）; 删除了由外壳提供的防护要求（见2009年版的16.2）,增加了4.1.7中防有害进水影响的防护等级产品的防有害进水要求及试验方法（见5.7、6.8）; 增加了地面插座表面耐磨性能要求及试验方法（见5.10、6.11）;一一增加了产品外观质量要求及检查方法（见5.11,6.12）; 增加了试验条件、试验用仪器仪表精度的般要求（见6.1.1、6.1.2）; 增加了地面插座的检验规则（见第7章）； 增加了地面插座的标志、包装、运输和贮存（见第8章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国电器附件标准化技术委员会（SAC/TC67）归口。本文件起草单位：飞利富科技股份有限公司、中国电器科学研究院股份有限公司、杭州鸿雁电器有限公司、江苏通领科技有限公司、台州仙科科技服务有限公司、温州正泰智能家居科技有限公司、威凯检测技术有限公司、宁波公牛电器有限公司、浙江德力西国际电工有限公司、广东当家人智能电器有限公司、杭州鸿世电器股份有限公司、西蒙电气（中国）有限公司、飞雕电器集团有限公司、西门子（中国）有限公司上海分公司、浙江锦豪电器有限公司、威海市泓淋电力技术股份有限公司、浙江捷诺电器股份有限公司、施耐德电气（中国）有限公司深圳分公司、罗格朗智能电气（惠州）有限公司、广东联升传导技术有限公司、佛山市质量计量监督检测中心、浙江中讯电子有限公司、成都阿尔刚雷科技有限公司、深圳市创仁科技有限公司、中国质量认证中心、广东中科电工科技有限公司、广东产品质量监督检验研究院、浙江方圆检测集团股份有限公司、浙江省标准化研究院、浙江煤州方圆检测认证有限公司、浙江新诺电工科技有限公司、浙江跃华电讯有限公司、广东雅音科技有限公司、义乌市敞明模具有限公司、广东铭凯科技有限公司、广东康鑫新材料有限公司。本文件主要起草人：骆德元、蔡军、乐志斌、陈彬、南利奔、叶信生、孙婷、周贻朋、龚光辉、柯寒文、蒋惠兴、周加良、刘阳、蔡成龙、乔成、徐益忠、严华、王峰、刘正政、贾海峰、舒云平、郑小锋、黄志文、文轩喜、陈邦波、刘英琪、梁然峰、瞿蘸、周刚、李冬、刘水强、林世峰、何均匀、温永彩、胡威、叫际浦、吴能、朱东锋、杜佳捷、王新燕、赵胜强、王圣、张德军、朱敞明、万青兰、王哲思。本文件及其所代替文件的历次版本发布情况为：2009年首次发布为GB/T233072009;一一本次为第一次修订。家用和类似用途地面插座1范围本文件规定了家用和类似用途地面插座的分类、主要技术参数、技术要求、检验规则、标志、包装、运输和贮存，描述了家用和类似用途地面插座的试验方法。本文件适用于户内使用的家用和类似用途的地面插座（以下简称地面插座）。本文件不适用于工业场所用的地面插座。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注Fl期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1002家用和类似用途单相插头插座型式、基本参数和尺寸GB/T1003家用和类似用途三相插头插座型式、基本参数和尺寸GB/T1768色漆和清漆耐磨性的测定旋转橡胶砂轮法GB/T2099.1-2021家用和类似用途插头插座第1部分：通用要求GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka;盐雾GB/T4208外壳防护等级（IP代码）GB4943.1-2022音视频、信息技术和通信技术设备第1部分：安全要求GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T9254.1信息技术设备、多媒体设备和接收机电磁兼容第1部分：发射要求GB/T11318.1电视和声音信号的电缆分配系统设备与部件第1部分：通用规范GB/T11318.12电视和声音信号的电缆分配系统设备与部件第12部分：系统输出口通用规范GB/T13384机电产品包装通用技术条件GB/T14536.1电自动控制器第1部分：通用要求GB/T168422016外壳对人和设备的防护检验用试具GB/T17466.23家用和类似用途固定式电气装置的电器附件安装盒和外壳第23部分：地面安装盒和外壳的特殊要求GB17625.1电磁兼容限值第1部分：谐波电流发射限值（设备每相输入电流W16A）GB/T17701设备用断路器GB/T28527家用和类似用途的带或不带过电流保护的插座式剩余电流电器（SRCD）YD/T577室内电话机插头座3术语和定义GB/T2099.1-2021.GB/T17466.23界定的以及下列术语和定义适用于本文件。地面插座floorsocket-outlet安装在地面、地板或架空地板上，用于与固定布线和数据线连接的插座。注1：地面插座由功能模块和外壳组成。注2:地面插座示例见图1。e）翻盖式地面插座d）架空式地面插座图1地面插座示意图3.2功能模块functionmodule地面插座中用于实现电气连接、数据传输等功能的模块。注1：电气连接包括供电电源连接、USB充电连接等。注2:数据传输包括网络信号、音视频信号、Wi-Fi信号等传输。3.3弹开式地面插座的自锁机构IOCkingdeviceofbouncefloorsocket-outlets弹开式地面插座中使盖子保持弹开状态或关闭状态的机构，通常包括锁舌、拔动片、弹簧等。注1：自锁机构的示例见图2。注2:自锁机构又称为“开启机构”。图2弹开式地面插座的自锁机构4分类、主要技术参数4.1 分类4.1.1 按安装后闭合状态下外露在地面部分的材料分类：金属材质地面插座：注1:例如铜合金、铝合金、锌合金、不锈钢材质等。一一塑料材质地面插座；混合材质地面插座；注2:例如外露件既有金属部件、又有塑料部件等。其他材质地面插座。4.1.2 按正常使用过程中功能模块活动与否分类：模块固定式地面插座；模块活动式地面插座。4.1.3 按盖子的打开方式分类：弹开式地面插座；旋转式地面插座；翻盖式地面插座；其他类地面插座。4.1.4 按盖子是否带减速机构分类：不带减速机构的地面插座：带减速机构的地面插座。4.1.5 按安装方式分类：预埋式地面插座；架空式地面插座。4.1.6 按安装地面的处理方法分类：预定安装于承受干处理的地面的地面插座；一预定安装于承受湿处理的地面的、且低于IPX4等级的地面插座；一预定安装于承受湿处理的地面的、不低于1PX4等级的地面插座。4.1. 7按产品在使用状态且盖子闭合状态下是否具有防有害进水影响的防护等级分类,没有防有害进水影响的防护等级：有防有害进水影响的防护等级。4.1.8按是否带电流（电压）安全保护装置或设备分类：带保护装置或设备的地面插座；一一不带保护装置或设备的地面插座。4.2主要技术参数地面插座主要技术参数包括：一一额定电压，单位为伏(V);额定电流，单位为安（八）;额定功率(如有)，单位为瓦(W);一一安装尺寸，单位为毫米(mm)。5技术要求5.1 基本要求5. 1.1地面插座的额定电压应不大于交流440V,额定电流不大于82A,装有无螺纹端子的地面插座，额定电流不大于16Ae6. 1.2地面插座的部件(例如：插座、安装盒和外壳)应完全符合这些部件的相关标准。地面插座甲的插座应符合GB/T2099.12021.GB/T1002或GB/T1003的要求。地面插座的安装盒和外壳
