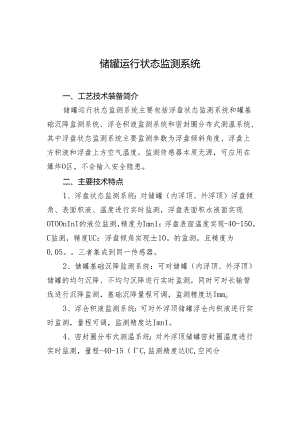

储罐运行状态监测系统.docx

储罐运行状态监测系统一、工艺技术装备简介储罐运行状态监测系统主要包括浮盘状态监测系统和罐基础沉降监测系统、浮仓积液监测系统和密封圈分布式测温系统,其中浮盘状态监测系统主要监测参数为浮盘倾斜角度、浮盘上方积液和浮盘上方空气温度。监测传感器本质无源，可应用在爆炸O区，不会输入安全隐患。二、主要技术特点1、浮盘状态监测系统：对储罐（内浮顶、外浮顶）浮盘倾角、表面积液、温度进行实时监测，浮盘表面积水液面实现OTOOnInI的液位监测，精度为Imn1；浮盘表面温度实现-40-150。C监测，精度UC；浮盘倾角实现±10。的监测，且精度为0.05。三者集成到同一传感器。2、储罐基础沉降监测系统：可对储罐（内浮顶、外浮顶）储罐的均匀沉降、不均匀沉降进行实时监测，同时可对长输管线进行沉降监测，基础沉降量程可调，监测精度达Immo3、浮仓积液监测系统：可对外浮顶储罐浮仓内积液进行实时监测，量程可调，监测精度达Imn1。4、密封圈分布式测温系统：对外浮顶储罐密封圈温度进行实时监测，量程-40-15（C,监测精度达UC,空间分辨率为1m。通过检测浮盘和密封圈温度变化，实现对浮盘表面火灾和密封圈火灾的提前感知。5、所有的传感器均采用光纤光栅无源传感器，实现了传感器的本安防爆，可应用在爆炸O区，不会输入安全隐患。6、维护量少，因检测原理为采用光纤自身特性，出厂前对系统进行了标定与测试，后续使用过程中无需进行维护。7、安装便捷，可对在役储罐进行改造（内浮顶浮盘状态监测除外），工期约7天。三、有关技术资料温度传感器倾角传感强磁铁
