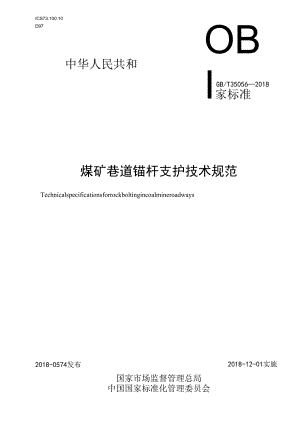

ICS73.100.10D97中华人民共和OBI家标准GB/T350562018煤矿巷道锚杆支护技术规范2018-0574发布Technicalspecificationsforrockboltingincoalmineroadways2018-12-01实施国家市场监督管理总局中国国家标准化管理委员会目次1范围I2规范性引用文件13术语和定义-14技术要求54.1 现场调查与巷道围岩地质力学评估54.2 锚杆支护设计64.3 锚杆支护材料与构件94.4 锚杆支护施工125锚杆支护施工质量检测145.1 检测职责145.2 检测内容-145.3 检测要求145.4 锚杆支护质量评定166锚杆支护监测166.1 监测类型166.2 监测内容166.3 测站安设与保护176.4 绘制测站位置和仪器分布图176.5 综合监测-176.6 日常监测176.7 观测频度176.8 监测信息反馈-186.9 异常情况186.10 监测人员培训186.11 存档制度18附录A（资料性附录）短锚固树脂锚杆拉拔试验19附录B（资料性附录）锚杆拉拔试验25附录C（资料性附录）双高度顶板离层指示仪安装与测读27参考文献30本标准按照GBTI.1-2009给出的规则起草。本标准由中国煤炭工业协会提出并归口。请注意木文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准起草单位：中国煤炭工业协会煤矿支护专业委员会、天地科技股份有限公司、中国煤炭科工集团南京研究所、煤炭科学研究总院建井研究分院、中国矿业大学、煤炭科学研究总院检测分院、兖矿集团有限公司、山东能源新汶矿业集团有限责任公司、山西焦煤西山煤电集团公司、山西潞安矿业（集团）有限责任公司、山西晋城无烟煤矿业集团有限责任公司、江苏中煤矿山设备有限公司、石家庄中煤装备制造股份有限公司。本标准主要起草人：康红普、陈桂娥、刘志强、张农、林健、丁全录、王方荣、吴拥政、王富奇、周明、秦斌青、王强、王俊杰、黄汉财、赵盘胜。煤矿巷道锚杆支护技术规范1范围本标准规定了燥矿巷道锚杆支护技术的术语和定义、技术要求、锚杆支护施工质量检测及锚杆支护监测。本标准适用于煤矿岩巷、煤巷及半煤岩巷的锚杆支护。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于木文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBl75-2007通用硅酸盐水泥GB/T228.1-2010金属材料拉伸试验第1部分：室温试验方法GB/T23561.1-2009煤和岩石物理力学性质测定方法第1部分：采样一般规定GB50086岩土锚固与喷射混凝土支护工程技术规范MTl46.1-2011树脂锚杆第1部分：锚固剂MTI46.22011树脂锚杆第2部分：金属杆体及其附件MT285缝管锚杆MT/T861矿用W型钢带MT/T1061-2008树脂锚杆玻璃纤维增强塑料杆体及其附件3术语和定义GB/T228.1-20IOsMT146.1-2011.MT285界定的以及下列术语和定义适用于本文件。3. 1巷道roadway为煤矿提升、运输、通风、排水、行人、动力供应等而掘进的通道。3.2煤巷coalroadway断面中煤层面积占4/5或4/5以上的巷道。3.3岩巷rockroadway断面中岩石面积占4/5或4/5以上的巷道。3.4半煤岩巷coal-rockroadway断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。3.5锚杆rockbolt安装在围岩中，对围岩实施锚固的杆件系统。一般由杆体、托盘、螺母、垫圈、锚固剂或锚固构件组成。3.6预应力锚杆pretensionedrockbolt在安装过程中施加一定预拉力的锚杆。3.7无预应力锚杆non-pretensionedrockbolt在安装过程中不施加预拉力的锚杆。3.8树脂锚杆resinanchoredbolt采用树脂锚固剂锚固的锚杆。注：改写MT146.12011.定义3.13.9注浆锚杆groutingbolt杆体为中空式，兼做注浆管，对围岩进行注浆加固的锚杆。3.10钻锚注锚杆self-drillingbolt杆体为中空式，自带钻头，集钻孔、锚固、注浆于一体的锚杆。3.11玻璃纤维增强塑料锚杆glassfibrereinforcedplasticbolt杆体主体部分由玻璃纤维和树脂复合而成的锚杆。3.12Si管锚杆splitsetbolt经特殊加工成纵向开缝的钢管及其附件。MT285-1992,术语3.13.13锚索cablebolt安装在围岩中，对围岩实施锚固的索体系统。一般由钢绞线、托盘、锚具及锚固剂组成。3.14锚杆支护rockbolting以锚杆为基本支护形式的支护方式。3.15组合构件straporbeam设置在巷道表面、将锚杆组合在一起的带（梁）状构件。3.16锚杆屈服力yieldloadofboltbar当锚杆杆体拉伸呈现屈服现象时，在试验期间达到塑性变形发生而力不增加的点（上屈服点）对应的力。3.17锚杆拉断力tensileloadofboltbar锚杆杆体所能承受的极限拉力。3.18最大力总延伸率PerCentagetotalextensionatmaximumforce杆体受最大拉力时，原始标距的总延伸（弹性延伸加塑性延伸）与引伸计标距之比的百分率。GB/T228.1-2010,定义3.6.43.19断后伸长率percentageelongationafterfracture杆体受拉断裂时，断后标距的残余伸长与原始标距之比的百分率。GB/T228.1-2010,定义3.4.23. 20冲击吸收功notchimpactwork在常温下进行夏比V形缺口冲击试验时，规定形状和尺寸的试样在冲击试验力一次作用下折断时所吸收的功。3.21粘结强度bondstrength锚固材料与锚杆杆体或围岩单位粘结面上所能承受的最大粘结力。3.22锚杆锚固力pull-outforceofbolt锚杆锚固后，拉拔试验时，锚杆拉断或失效时的极限拉力。3.23设计锚固力designpull-outforce设计时给定的锚杆应能承受的锚固力。3.24锚杆工作载荷workingloadofbolt锚杆安装后，在服务期间所承受的轴向拉力。3.25树脂锚固剂resincartridge起粘结锚固作用的材料称锚固剂。由树脂胶泥与固化剂两部分分隔包装成卷形，混合固化后能使杆体与煤岩体粘结在一起的材料。MT146.1-2011,定义3.23.26锚固长度anchoragelength锚杆的锚固材料或锚固构件与锚杆孔壁的有效结合长度。3.27锚杆外It长度exposedlengthofbolt锚杆安装后，螺母外端面至杆尾端面的距离。3.28端头锚固pointanchorage锚杆的锚固长度不大于锚杆孔长度的1/3。3. 29全长锚固ful1.lengthanchorage锚杆的锚固长度不小于锚杆孔长度的90%。3.30加长锚固partialanchorage锚杆的锚固长度介于端头锚固与全长锚固之间。3.31拉拔试验pull-outtest测试锚杆锚固力的试验。3.32搅拌时间stirringtime安装树脂锚杆时，从开始搅拌树脂锚固剂到停止搅拌所用的时间。3.33等待时间holdtime安装锚杆时，搅拌停止后到可以上紧螺母托盘的时间。注：改写MT146.1-20U,定义3.63.34预紧力pretensionforce安装锚杆、锚索时，通过拧紧螺母或采用张拉方法施加在锚杆、锚索上的拉力。3.35预紧力矩momentofpretension拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。3.36快速安装工艺rapidinstallation使用锚杆钻机连续完成搅拌树脂锚固剂、拧紧螺母的全过程。3.37辅助支护free-standingsupplementarysupport采用锚杆支护时，增加的单体支柱、金属支架等其他支护方式。3.38空顶距unsupportedroofdistance掘进工作面端面至最近一排锚杆的距离。3.39初始设计initialdesign根据己有资料提出的巷道支护形式与参数。3.40信息反馈informationfeedback对支护监测信息进行解释，并据此对支护设计进行验证和修改的过程。3.41正式设计finaldesign根据监测信息，对初始设计进行验证或修改，在技术性、经济性以及安全性等方面均能满足生产要求的支护设计。3. 42顶板离层临界值criticalvalueofroofdelamination支护设计或通过工程实践分析确定的巷道顶板允许的最大离层值。4. 43复杂地段complexsection断层及围岩破碎带、应力集中区、顶板淋水区、裂隙发育区、巷道穿层地段、瓦斯异常区、大断面、大跨度巷道等地段。5. 44异常情况abnormalphenomena巷道位移、离层、锚杆受力等发生突变的情况。4技术要求5.1 现场调查与巷道围岩地质力学评估5.1.1 锚杆支护设计前应进行现场调查与巷道围岩地质力学评估。巷道围岩地质力学评估基础参数见表Io表1巷道围岩地质力学评估基础参数序号参数说明1巷道揭露的岩层厚度掘进工作面端面岩层组成及分层厚度2巷道揭露的岩层倾角在井下直接测取，或由工作面地质说明书给出32倍巷道宽度范围内顶底板岩层层数和厚度由地质综合柱状图或钻孔资料确定4各岩层物理力学参数在井下原位测取，或在实验室内利用岩样测定5各岩层的分层厚度指分层厚度的平均值6各层节理裂隙间距指沿结构面法线方向的平均间距7地质构造巷道周围地质构造的分布情况，由工作面地质说明书给出8水文地质条件巷道涌水量、水质等参照工作面地质说明书；水对围岩物理力学性质的影响通过试验确定。9巷道埋深地表到巷道底板的垂直距离10原岩应力的大小和方向在井下实测11巷道轴线方向与最大水平主应力方向的夹角由工作面巷道布置图与井下最大水平主应力方向实测数据确定12巷道几何形状和尺寸根据煤矿生产与安全的需要确定13巷道掘进方式掘进机掘进、爆破法掘进或其他掘进方法14煤（岩）柱宽度煤（岩）柱的实际宽度15采动应力巷道与周围其它巷道、回采工作面的空间与时间关系，采动影响范围与大小16粘结强度在井下短锚固拉拔试验中，锚杆在不同岩层、煤层中的粘结强度5.1.2 现场调查内容包括巷道工程地质条件和生产条件。5.1.3 巷道工程地质条件包括： 巷道顶板、两帮、底板岩层岩性，岩层厚度及变化，岩层倾角及变化； 巷道周围断层、褶曲、陷落柱及破碎带等地质结构分布情况，围岩内节理、裂隙、层理分布情
