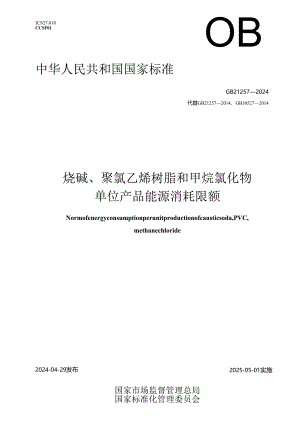

ICS27.010CCSF01OB中华人民共和国国家标准GB212572024代替GB212572014、GB305272014烧碱、聚氯乙烯树脂和甲烷氯化物单位产品能源消耗限额Normofenergyconsumptionperunitproductionofcausticsoda,PVC,methanechloride2025-05-01实施2024-04-29发布国家市场监督管理总局国家标准化管理委员会UlJU-A-刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB212572014烧碱单位产品能源消耗限额和GB30527-2014聚乙烯树脂单位产品能源消耗限额。与GB212572014和GB305272014相比，除结构调整和编辑性改动外，主要技术变化如下：a）删除了隔膜法烧碱装置单位产品能耗限额（见第1章和第4章）；b）删除了“烧碱电解单元单位产品交流电耗”“烧碱电解单元单位产品综合能耗”“聚氯乙烯树脂氯乙烯单元单位产品综合能耗”“聚氯乙烯树脂聚合单元单位产品综合能耗”的术语和定义；更改了术语和定义中“产品综合能耗”和“氯碱行业重点产品单位产品综合能耗”的定义（见第3章，GB212572014的第3章、GB305272014的第3章）；c）增加了能耗限额等级（见第4章）；d）增加了甲烷氯化物单位产品能源消耗限额等级及技术要求（见第4章、第5章）；e）删除了能耗限额先进值（见GB212572014的第4章、GB305272014的第4章）；f）更改了烧碱、聚氯乙烯树脂产品和耗能工质的统计范围（见第6章，GB212572014的第5章、GB305272014的第5章）；g）删除了“烧碱电解单元单位产品交流电耗”指标数值和计算方法（见GB212572014的第4章、第5章）；h）更改了烧碱和聚氯乙烯树脂两个产品单位产品综合能耗的计算方法和计算公式（见第6章，GB212572014的第5章、GB305272014的第5章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家标准化管理委员会提出并归口。本文件及其所代替文件的历次版本发布情况为：GB21257,2007年首次发布，2014年第一次修订；GB30527,2014年首次发布。一一本次为第一次整合修订。烧碱、聚氯乙烯树脂和甲烷氯化物单位产品能源消耗限额1范围本文件规定了烧碱、聚氯乙烯树脂和甲烷氯化物单位产品能源消耗（简称能耗）限额等级、技术要求、统计范围和计算要求。本文件适用于离子膜电解法烧碱、聚氯乙烯树脂和甲烷氯化物生产企业能耗的计算、考核，以及对新建和改、扩建项目的能耗控制。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2589综合能耗计算通则GB/T12723单位产品能源消耗限额编制通则GB/T29116工业企业原材料消耗计算通则3术语和定义GB/T12723界定的以及下列术语和定义适用于本文件。3.1单位产品综合能耗comprehensiveenergyconsumptionforunitoutputofproduct统计报告期内，烧碱、聚氯乙烯树脂或甲烷氯化物产品综合能耗与合格产品产量的比值。注：产品是指合格的最终产品或中间产品。4能耗限额等级4.1 烧腰能耗限额等级烧碱能耗限额等级分为3级，见表1,其中1级能耗最低。«1烧曝能耗限额等级产品名称及规格烧碱单位产品综合能耗kgcet1级2级3级液碱（质量分数）N30.0%308315350液碱（质量分数）N45.0%410420470固碱（质量分数）298.0%600W620W685注1：此表仅适用于离子膜法制烧碱产品注2:烧碱产品名称及规格参照GB/T209o4.2 聚氯乙烯树脂能耗限额等级聚氯乙烯树脂能耗限额等级分为3级，见表2,其中1级能耗最低。衰2聚氯乙烯树脂能耗限额等级生产工艺及产品名称聚氯乙烯树脂单位产品综合能耗kgcet通用型糊用型1级2级3级1级2级3级电石法聚氯乙烯树脂185193270W430W450480乙烯法聚氯乙烯树脂联合法聚氯乙烯树脂姜钟法聚氯乙烯树脂60062063;9009501100单体法聚氯乙烯树脂150175210355W385415注：聚氯乙烯树脂产品名称及规格参照GB/T5761、GB/T155924.3 甲烷氯化物能耗限额等级甲烷氯化物能耗限额等级分为3级，见表3,其中1级能耗最低。«3甲烷敏化物能耗限额等级四氯化碳转化方式甲烷氯化物单位产品综合能耗kgcet1级2级3级四氯化碳转化成其他产品不进入生产系统220250290四氯化碳转化成一氯甲烷并进入生产系统W255W275320四氯化碳转化成三氯甲烷并进入生产系统注1:本文件中甲烷氯化物特指二氯甲烷和三氯甲烷，不包括一氯甲烷和四氯化碳。注2:甲烷氯化物产品名称及规格参照GB/T4U7、GBT4118o5技术要求5.1 能耗限定值现有烧碱、聚氯乙烯树脂和甲烷氯化物生产装置单位产品能耗限定值应分别符合表1、表2和表3中3级要求。5.2 能耗准入值新建和改、扩建烧碱，聚氯乙烯树脂和甲烷氯化物生产装置单位产品能耗准入值应分别符合表1、表2和表3中2级要求。6统计范囹6.1 生产界区生产界区从物料经计量并进入生产单元和工序开始，到成品计量入库为止的整个产品生产过程，由生产系统、辅助生产系统和附属生产系统三部分用能装置和设施组成。6.2 生产系统6.2.1 烧碱生产系统：从原盐或盐卤等原材料和电力、蒸汽等能源经计量进入生产单元和工序以及电解用交流电进入整流变压器前交流电表计量开始，经盐水制备、盐水精制、电解、蒸发、加工熬制到成品烧碱计量入库以及氯气、氢气经处理送出为止的有关生产单元和工序组成的产品生产用能装置、设施和设备。不包括液氯生产、氢气加工、合成盐酸以及合成氯化氢等生产装置。原盐包括符合工业盐标准的工业废盐，工业废盐预处理能耗不计入烧碱单位产品能耗中。6. 2.2聚氯乙烯树脂生产系统根据不同原料和工艺，生产系统分别为：a）电石法聚氯乙烯树脂生产系统：从电石、氯气和氢气等原材料和电力、蒸汽等能源经计量进入生产单元和工序开始，到成品聚氯乙烯树脂计量入库为止的有关生产单元和工序组成的产品生产用能装置、设施和设备；b）乙烯法聚氯乙烯树脂生产系统：从乙烯、氯气等原材料和电力、蒸汽等能源经计量进入生产单元和工序开始，到聚氯乙烯树脂成品计量入库为止的有关生产单元和工序组成的产品生产用能装置、设施和设备；C）联合法聚氯乙烯树脂生产系统：从二氯乙烷、电石等原材料和电力、蒸汽等能源经计量进入生产单元和工序开始，到聚氯乙烯树脂成品计量入库为止的有关生产单元和工序组成的产品生产用能装置、设施和设备；d）单体法聚氯乙烯树脂生产系统：从氯乙烯等原材料和电力、蒸汽等能源经计量进入生产单元和工序开始，到聚氯乙烯树脂成品计量入库为止的有关生产单元和工序组成的产品生产用能装置、设施和设备。注1:聚氯乙烯树脂生产系统不包括合成盐酸生产装置。注2：姜钟法聚氯乙烯树脂生产系统参照联合法聚氯乙烯树脂生产系统。6.2.3甲烷氯化物生产系统：从甲醇、氯气或液氯等原材料和电力、蒸汽等能源经计量进入生产单元和工序开始，经氯化反应到成品二氯甲烷、三氯甲烷计量入库为止的有关生产单元和工序组成的产品生产装置用能系统、设施和设备。注1:氯甲烷作为成品销售时其精制系统的能源消耗不计入甲烷氯化物单位产品能耗中。注2：四氯化碳精制系统的能源消耗不计入甲烷氯化物单位产品能耗中。6.3 辅助生产系统辅助生产系统为生产系统工艺装置配置的工艺过程、设施和设备，包括动力、供电、机修、供水、供汽、采暖、制冷、循环水、压缩空气、氮气、仪表和厂内原料场地以及安全、环保等装置用能系统、设施和设备。6.4 附属生产系统附属生产系统为生产系统专门配置的生产指挥系统（厂部）和厂区内为生产服务的部门和单位，包括办公室、操作室、休息室、更衣室、盥洗室、中控分析、成品检验、维修及维护、实验及修补等用能系统、设施和设备。6.5 生产系统的能耗生产系统能耗量应包括生产界区内实际消耗的一次能源和二次能源等各种能源总量，实际消耗的各种能源，应按照GB/T2589和GB/T29116计算。6.6 回收利用的能耗回收利用生产界区内产生的余热、余能及化学反应热，不应计入能耗量中。供界区外装置回收利用的，应按其实际回收的能源量从本界区内能耗总量中扣除。6.7 能源外供的能耗电解法制烧碱联产品氢气在烧碱生产界区内作为能源使用，不应计入能耗量中；供界区外作为能源使用时，应按实际供应量折成标准煤后从本界区内能耗总量中扣除。6.8 耗能工质的能耗耗能工质消耗的能源应纳入综合能耗计算，耗能工质种类包括新水、软化水、除氧水（纯水）、压缩空气、氧气、氮气。6.9 能耗的分摊未包括在产品生产界区内的辅助生产系统、附属生产系统能耗量和损失量应按消耗比例法分摊到产品生产系统内。7计算要求7.1 单位产品综合能耗按照附录A计算。7.2 能源消耗量的统计、核算应包括各个生产环节和系统，既不应重复，又不应漏计。7.3 各种能源应按照GB/T2589折算为千克标准煤。各种能源的热值以企业在报告期内实测的热值为准，没有实测条件的，可参考附录B中给定的各种能源折标准煤参考系数。7.4 耗能工质可参考附录C中给定的各种能源折标准煤参考系数。附录A(规范性)计算方法A.1烧碱A.1.1概述烧碱单位产品综合能耗是由电解单元电解碱能源消耗和碱加工单元成品碱能源消耗两部分组成，计算烧碱单位产品综合能耗时，按不同规格烧碱折100%进行核算。A.1.2烧碱单位产品综合能耗的计算A.1.2.1某种规格烧碱单位产品综合能耗按公式(A.1)计算：Ezmg=(E×qy+Ejg)Ps(A.1)式中：E报告期内某种规格烧碱单位产品综合能耗，单位为千克标准煤每吨(kgcet);Eu报告期内烧碱电解单元产品能源消耗总量，单位为千克标准煤(kgce);qj报告期内某种规格烧碱合格产品产量占报告期内全部烧碱合格产品总产量的比重系数；Ejg报告期内某种规格烧碱加工单元产品能源消耗总量，单位为千克标准煤(kgce);P一报告期内某种规格烧碱合格产品产量，单位为吨(t)。烧碱产量均以100%氢氧化钠计。A.1.2.2电解单元产品能源消耗总量按公式(A.2)计算：X，11£X，8.、rI(A2)式中：E报告期内烧碱电解单元产品能源消耗总量，单位为千克标准煤(kgce);n能源种类总数；i能源类型；eas报告期内电解单元相关生产系统消耗的各种能源实物量，单位为吨、千瓦时(kWh)或立方米(m3);k;一一某种能源折标准燥系数；eaz报告期内电解单元相关辅助生产系统、附属生产系统消耗的各种能源实物量，单位为吨(t)千瓦时
